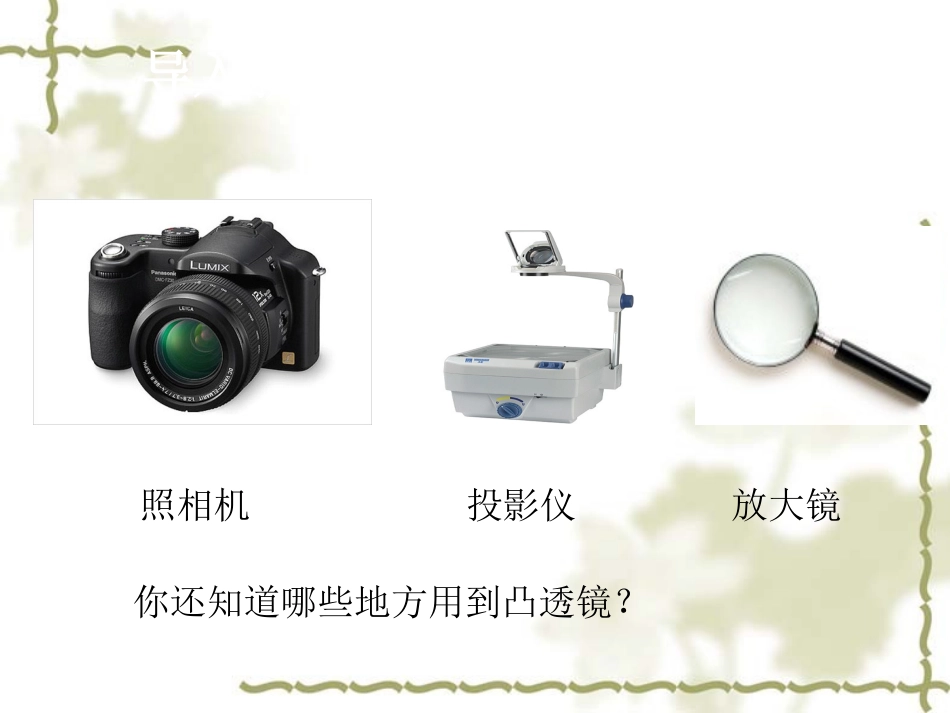

第五章透镜及其应用第2节生活中的透镜投影仪放大镜照相机你还知道哪些地方用到凸透镜？导入新课主要构造1．镜头：相当于一个凸透镜。2．胶片：相当于光屏。3．调节控制系统。①取景窗：观察所拍景物；②光圈环：控制进入镜头的光的多少；③调焦环：调节镜头到胶片间的距离，即像距；④快门：控制曝光时间。照相机物体到凸透镜的距离简称物距，像到凸透镜的距离简称像距。来自物体的光经过照相机镜头（相当于凸透镜）后，在胶片上会聚成被摄物体的像。照相机照相机成像特点：1．照相机成倒立、缩小的像。2．像距小于物距。3．像与物体位于凸透镜的两侧。照相机与物体进行比较：像是缩小还是放大？像是正立还是倒立？像距与物距哪个大？像与物体位于凸透镜的同侧还是两侧？操作并回答：想使薄膜上的像变大些，照相机要离物体近些还是远些？自制模型照相机照相机投影仪把投影仪上的平面镜（反光镜）取下，投影片放到载物台上。调节镜头，在天花板上就能得到投影片上图案清晰的像。观察像的正倒。投影仪投影仪的成像特点：1．投影仪（或幻灯机）成倒立、放大的像。2．像距大于物距。3．像与物体位于凸透镜的两侧。投影仪与物体进行比较：像是缩小还是放大？像是正立还是倒立？像距与物距哪个大？像与物体位于凸透镜的同侧还是两侧？与电脑相连的便携式投影仪也是利用凸透镜成放大实像的原理工作的。投影仪幻灯机的成像特点与投影仪相似，为在银幕上得到正立的像，幻灯片应该倒着插入还是正立放置？投影仪操作并回答：想使屏幕上的字变大些，投影仪要离屏幕近些还是远些？凸透镜离投影片近些还是远些？投影仪放大镜是凸透镜放大镜把放大镜放在物体跟眼睛之间，适当调整距离，我们就能看清物体的细微之处。Ff放大镜像是缩小还是放大？像是正立还是倒立？像与物体位于透镜的同侧还是两侧？放大镜的成像特点：1．放大镜成正立、放大的虚像。2．像与物体位于凸透镜的同侧。放大镜操作并回答：想通过放大镜看到的昆虫变大些，放大镜要离昆虫近些还是远些？放大镜生活中还有哪些能看作放大镜？放大镜实像：由实际光线会聚而成的,能呈现在光屏上，像和物体分别位于凸透镜两侧。实像和虚像虚像：由反射光线或折射光线的反向延长线相交而形成，不能呈现在光屏上。人眼逆着出射光线可以看到虚像。像和物体位于凸透镜同侧。实像和虚像照相机成实像投影仪成实像它们所成的像是虚像还是实像？实像和虚像小孔成像成实像平面镜成虚像放大镜成虚像实像和虚像折射成虚像光屏能否呈现物和像的位置应用举例实像虚像实像与虚像的比较能不能分别位于凸透镜两侧都位于凸透镜同侧照相机、投影仪、小孔成像放大镜、平面镜、岸上看水中鱼实像和虚像1．下列不属于透镜在日常生活中应用的是（）A．照相机B．放大镜C．投影仪D．潜望镜D2．如图所示，S′是物体S经过凸透镜所成的像，那么此图表示什么的成像示意图（）A．照相机B．放大镜C．幻灯机D．投影仪B巩固练习3．照相机镜头相当于一个_________，来自物体的光经过镜头后会聚在胶卷上，形成一个_________（放大、缩小）的像。实际拍摄时，为使远近物体都能成清晰的像，应调节照相机的________到胶片的距离。凸透镜缩小镜头4．清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了______镜的功能，形成了放大的______像，这是由于光的______射现象的结果。放大虚折1．照相机：利用凸透镜成倒立、缩小的实像；2．投影仪：利用凸透镜成倒立、放大的实像；3．放大镜：利用凸透镜成正立、放大的虚像。课堂小结
