三视图-(4)VIP免费

三视图-(4)_第1页
1/12
三视图-(4)_第2页
2/12
三视图-(4)_第3页
3/12

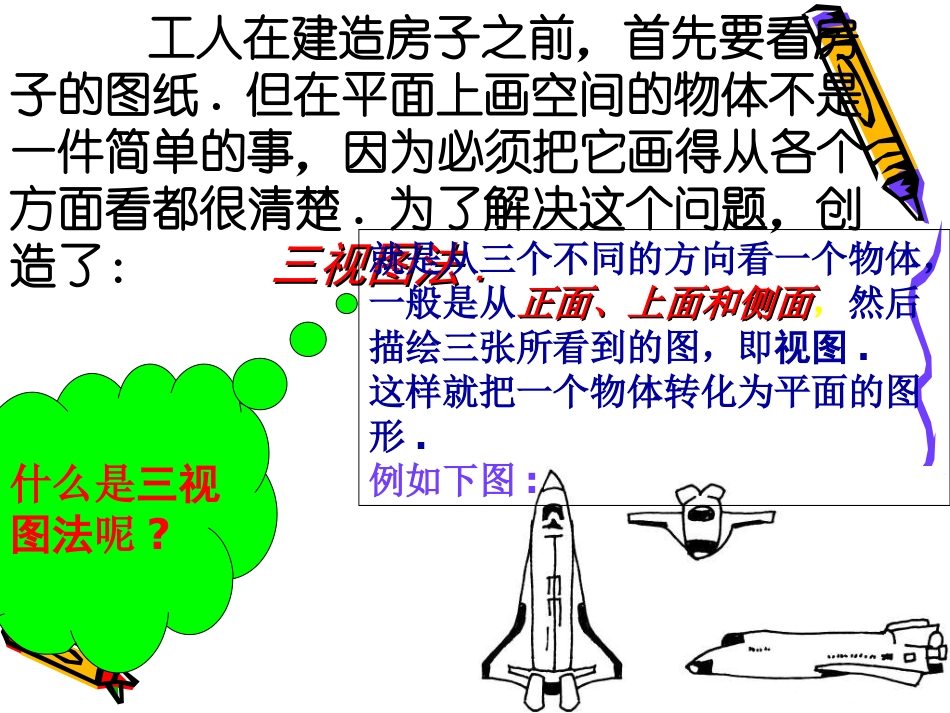

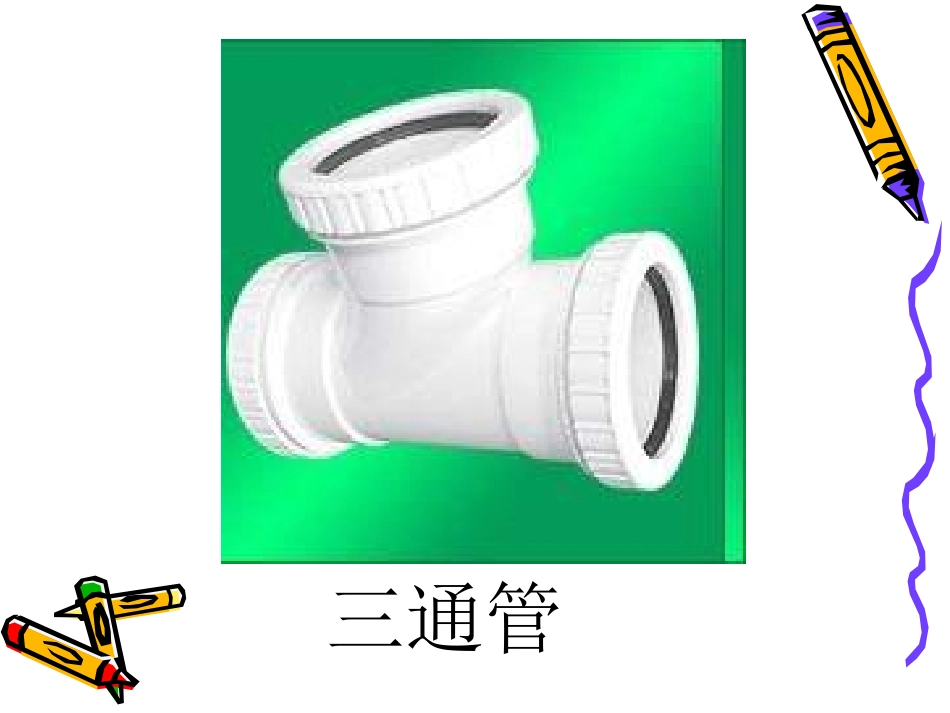

§4.1§4.1画立体图形画立体图形1.1.由立体图形到视图由立体图形到视图工人在建造房子之前,首先要看房子的图纸.但在平面上画空间的物体不是一件简单的事,因为必须把它画得从各个方面看都很清楚.为了解决这个问题,创造了:三视图法三视图法..就是从三个不同的方向看一个物体,一般是从正面、上面和侧面正面、上面和侧面,然后描绘三张所看到的图,即视图.这样就把一个物体转化为平面的图形.例如下图:什么是三视图法呢?三通管如要做一个水管的三叉接头,工人事先看到的不是图1,而是从正面、上面和左面(或右面)看接头的三个平面图形(如图2),然后根据这三个图形制造出水管接头.21从正面看到的图形,称为正视图正视图;从上面看到的图形,称为俯视图俯视图;从侧面看到的图形,称为侧视图侧视图..例题例1画出如图1所示的正方体三视图.1正视图俯视图左视图长方体从正面看从左边看从上面看从正面看从左面看从上面看从正面看到的图形,称为正视图;正视图;从上面看到的图形,称为俯视图;俯视图;从侧面看到的图形,称为侧视图侧视图.例题例2画出如图3所示四棱锥的三视图.解:四棱锥的三视图如下:正视图侧视图俯视图试一试分别画出下列立体图形的三视图。从正面看从左面看从上面看从上面看从左面看从正面看从正面看从左面看从上面看利用骰子,摆成下面的图形,分别从正面、左面、上面观察这个图形,各能得到什么平面图形?从正面看从左面看从上面看
