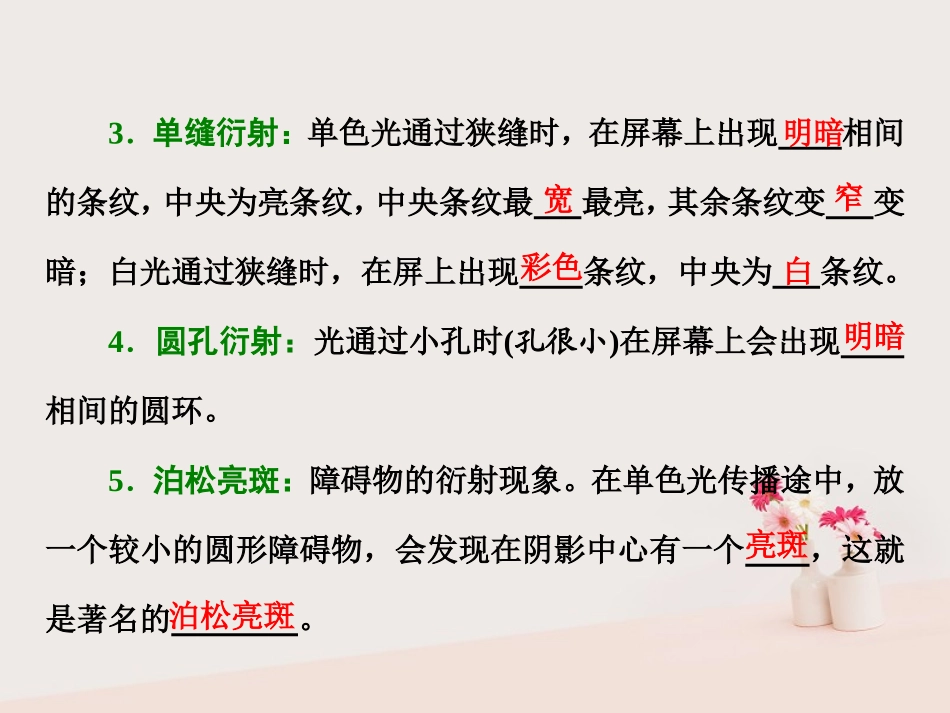

第5、6节光的衍射光的偏振1．衍射条纹是一些明暗相间的条纹，中央条纹最宽、最亮，离中央条纹越远，亮条纹的宽度越小，亮度越低。2．白光的单缝衍射条纹是中央为白色亮纹，两侧为彩色条纹，外侧呈红色，靠近白色亮纹的内侧为紫色。3．偏振光：在垂直于传播方向的平面上，只沿着某个特定的方向振动的光。一、光的衍射1．定义：光通过很小的狭缝(或圆孔)时，明显地偏离了____的方向，在屏上应该出现阴影的区域出现明条纹或亮斑，应该属于亮区的地方也会出现的现象。2．衍射图像：衍射时产生的或光环。直线传播暗条纹或暗斑明暗条纹3．单缝衍射：单色光通过狭缝时，在屏幕上出现相间的条纹，中央为亮条纹，中央条纹最最亮，其余条纹变变暗；白光通过狭缝时，在屏上出现条纹，中央为条纹。4．圆孔衍射：光通过小孔时(孔很小)在屏幕上会出现相间的圆环。5．泊松亮斑：障碍物的衍射现象。在单色光传播途中，放一个较小的圆形障碍物，会发现在阴影中心有一个，这就是著名的。明暗宽窄彩色白明暗亮斑泊松亮斑二、衍射光栅1．衍射光栅的结构由许多的狭缝地排列起来形成的光学仪器。2．衍射图样的特点与单缝衍射相比，衍射条纹的宽度，亮度。3．衍射光栅的种类反射光栅、透射光栅。等宽等距离变窄增加三、光的偏振1．横波与纵波的特点横波中各点的振动方向总与波的传播方向。纵波中，各点的振动方向总与波的传播方向在上。波有偏振现象。2．自然光和偏振光(1)自然光：太阳、电灯等普通光源发出的光，包含着在垂直于方向上沿方向振动的光，沿着各个方向振动的光波的强度都相同。(2)偏振光：在垂直于传播方向的平面上，只沿着某个特定的方向振动的光。垂直同一直线横传播一切3．光的偏振偏振现象只有沿偏振片的“____方向”振动的光波才能通过偏振片结论偏振现象表明，光是一种___波偏振光的形成①自然光通过______后，得到偏振光②自然光在介质表面反射时，____光和____光都是偏振光偏振现象的应用①把偏振片装在照相机镜头前②电子表的液晶显示透射偏振片反射折射横1．自主思考——判一判(1)白光通过盛水的玻璃杯，在适当的角度，可看到彩色光，是光的衍射现象。()(2)菜汤上的油花呈现彩色，是光的折射现象。()(3)用两支圆柱形铅笔并在一起，形成一个狭缝，使狭缝平行于日光灯，会看到彩色的衍射条纹。()(4)凡是波都有偏振现象。()(5)反射可以引起自然光的偏振。()(6)拍摄水中游鱼时，在镜前装一偏振片是利用光的偏振现象。()××√×√√2．合作探究——议一议(1)衍射和干涉条纹都是明暗相间的，两种条纹是否完全一样？提示：不一样。衍射条纹是中间最宽、最亮，从中央向两侧逐渐变窄、变暗；干涉条纹是等间距的条纹，即宽度和亮度相同。(2)自然光和偏振光有什么不同？提示：自然光沿各个方向振动的光波的强度都相同，而偏振光只在垂直于传播方向的平面上，沿着某个特定的方向振动。三种衍射图样的特点比较1．单缝衍射图样(1)中央条纹最亮，越向两边越暗；条纹间距不等，中央条纹最宽，两边条纹宽度变窄。(2)缝变窄通过的光变少，而光分布的范围更宽，所以亮条纹的亮度降低。(3)中央亮条纹的宽度及条纹间距跟入射光的波长及单缝宽度有关，入射光波长越大，单缝越窄，中央亮条纹的宽度及条纹间距就越大。(4)用白光做单缝衍射时，中央亮条纹是白色的，两边是彩色条纹，中央亮条纹仍然最宽最亮。2．圆孔衍射(1)圆孔衍射：如图1351甲所示，当挡板AB上的圆孔较大时，光屏上出现图乙所示的圆形亮斑(光的直线传播)；减小圆孔，光屏上出现光源的像(小孔成像)；当圆孔很小时，光屏上出现图丙所示的亮、暗相间圆环(衍射图样)。图1351(2)圆孔衍射的图样特征：①单色光的圆孔衍射图样：中央亮圆的亮度大，外面是明暗相间的不等距的圆环；越向外，圆(亮)环亮度越低。②白光的圆孔衍射图样：中央亮圆为白色，周围是彩色圆环。3．圆板衍射(1)各种不同形状的障碍物都能使光发生衍射，致使影的轮廓模糊不清，若在单色光(如激光)传播途中放一个较小的圆形障碍物，会发现在影的中心有一个亮斑，这就是著名的泊松亮斑。(2)形成泊松亮斑时，圆板阴影的边缘是模糊的，在阴影外还有不等间距的明暗相间的圆环。(3)周...
