初中三年级物理上册第十二章-探究欧姆定律12.2-探究欧姆定律第一课时课件VIP免费

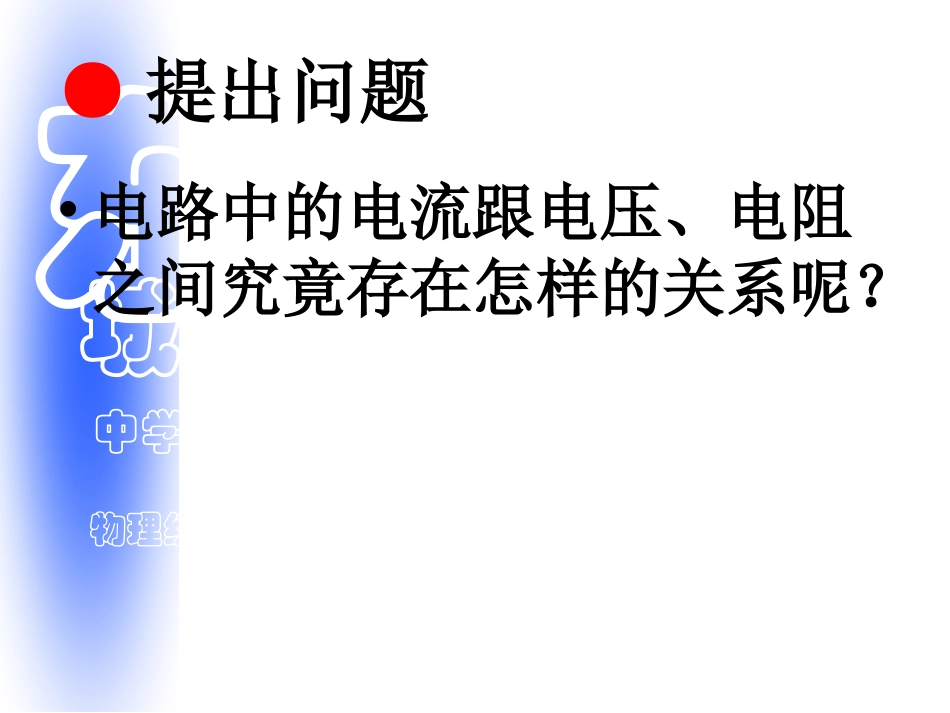

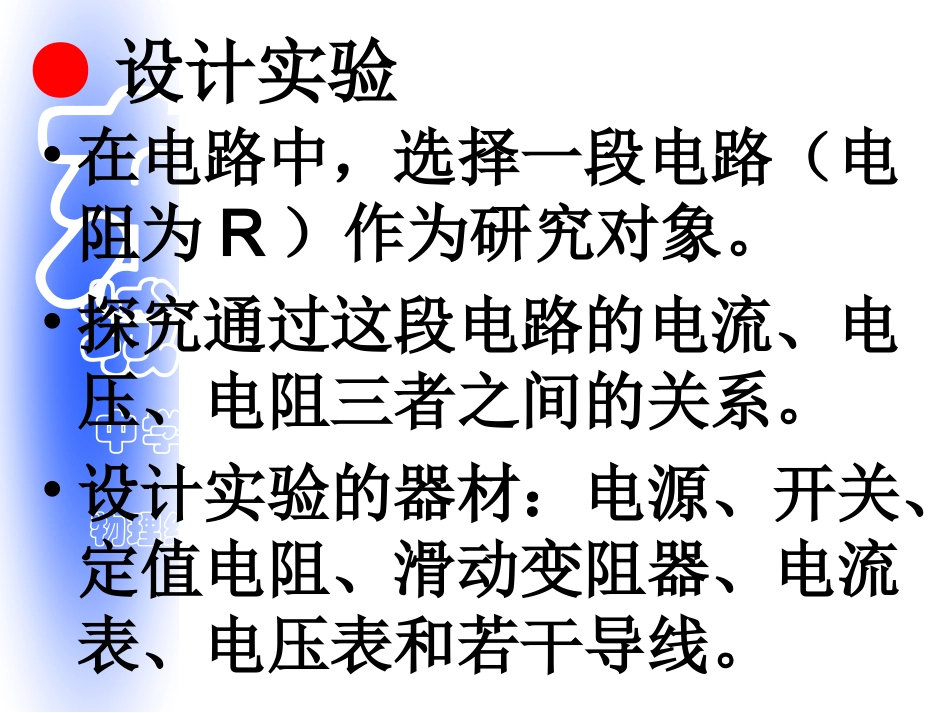

东城中学物理组东城中学物理组东城中学物理组●提出问题•电路中的电流跟电压、电阻之间究竟存在怎样的关系呢？东城中学物理组东城中学物理组东城中学物理组●设计实验•在电路中，选择一段电路（电阻为R）作为研究对象。•探究通过这段电路的电流、电压、电阻三者之间的关系。•设计实验的器材：电源、开关、定值电阻、滑动变阻器、电流表、电压表和若干导线。东城中学物理组东城中学物理组东城中学物理组•设计实验的电路图。•观看视频演示AVRR′东城中学物理组东城中学物理组东城中学物理组●进行实验1.保持电阻R不变，研究电流I随电压U变化的情况。实验电压(V)电流(A)1222.533电阻R=10Ω东城中学物理组东城中学物理组东城中学物理组东城中学物理组东城中学物理组东城中学物理组结论：•保持电阻不变时，电流跟电压成＿＿＿关系。正比东城中学物理组东城中学物理组东城中学物理组2.保持电压U不变，研究电流I随电阻R变化的情况。实验电阻(Ω)电流(A)15210315电压U=1V东城中学物理组东城中学物理组东城中学物理组东城中学物理组东城中学物理组东城中学物理组结论：•保持电压不变时，电流跟电阻成＿＿＿关系。反比东城中学物理组东城中学物理组东城中学物理组●分析与论证•欧姆定律：一段导体中的电流，跟这段导体两端的电压成正比关系，跟这段导体的电阻成反比关系。•欧姆定律的表达式：•式中I、U、R的单位分别为A、V、Ω。I=RU东城中学物理组东城中学物理组东城中学物理组•常用的变换式：•注意：应用欧姆定律时，公式中的I、U、R应是同一段导体上的电流、电压和电阻。R=IUU=IR东城中学物理组东城中学物理组东城中学物理组●例题：车床照明灯的电压是36V，它正常工作时灯丝的电阻是32Ω，试问：通过灯丝的电流是多大？R=32ΩU=36VI=？分析：依题意画出电路图，并标出已知量的符号、数值和未知量的符号，明确巳知量和所求量。然后应用欧姆定律来解题。东城中学物理组东城中学物理组东城中学物理组●解题步骤：•画出电路图；•列出已知量和所求量；•求解。东城中学物理组东城中学物理组东城中学物理组解：•已知：U=36VR=32Ω•求：I•根据得：I=URI=UR=36V32Ω≈1.13V答：东城中学物理组东城中学物理组东城中学物理组●堂上练习1.在某段电路中，通过小灯泡的电流是0.2A，加在它两端电压是2V，求该小灯泡的灯丝电阻为多少？若改变电压，使灯泡两端的电压为4V，这时灯泡的电阻是多少？这时通过该小灯泡的电流是多少？东城中学物理组东城中学物理组东城中学物理组2.如图，电源电压是６V，电压表示数是４V，电阻为R1=８Ω，求：R2两端电压、电路中的电流和电阻R2是多少？VR1R2解：根据串联电路中电压规律：U=U1+U2东城中学物理组东城中学物理组东城中学物理组∴U2=U－U1=6V－4V=2V根据欧姆定律：I1=U1/R1=4V/8Ω=0.5A根据串联电路中电流规律：I2=I1=0.5AR2=U2/I2=2V/0.5A=4Ω答：东城中学物理组东城中学物理组东城中学物理组●作业布置•课本P392、3
