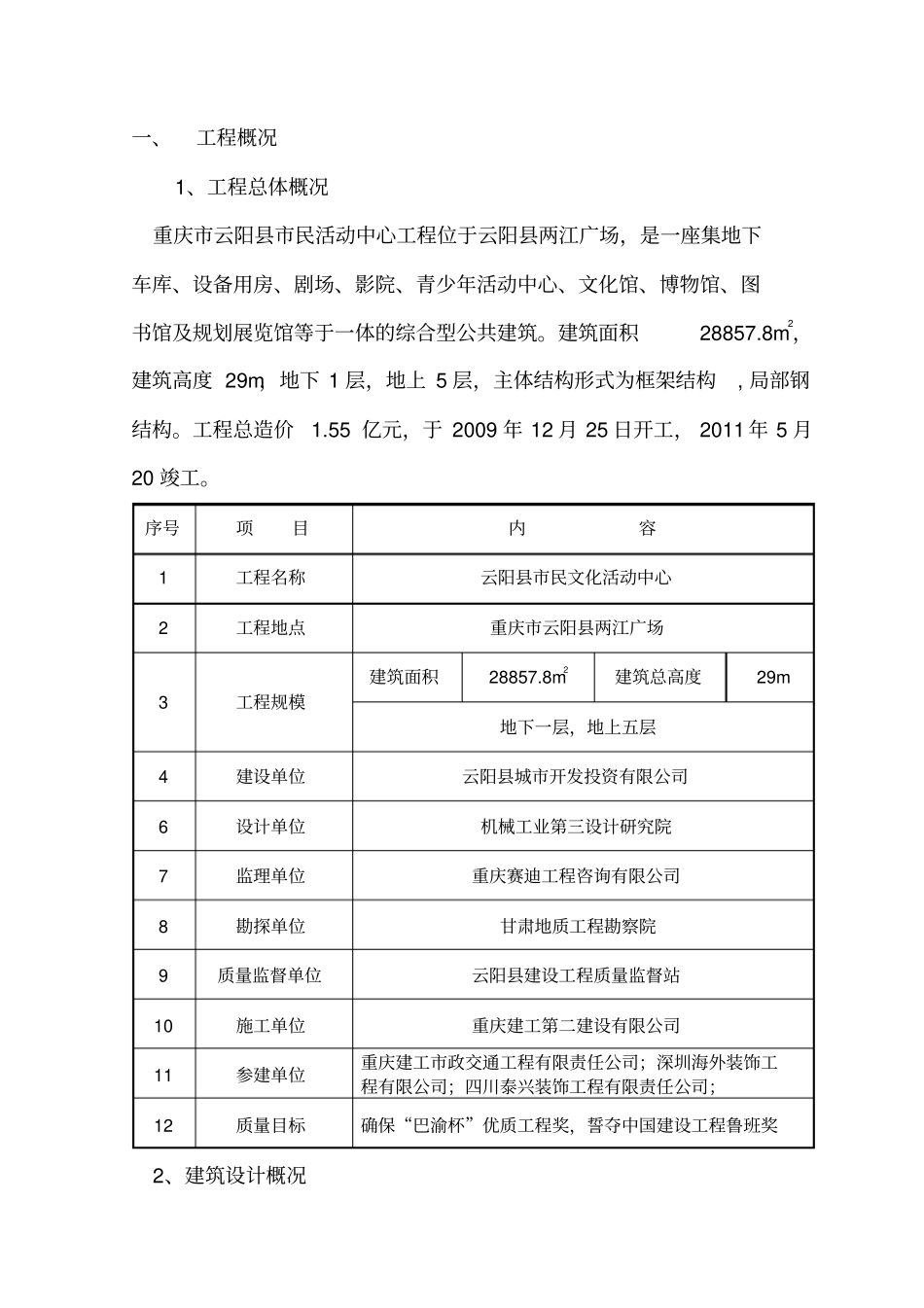

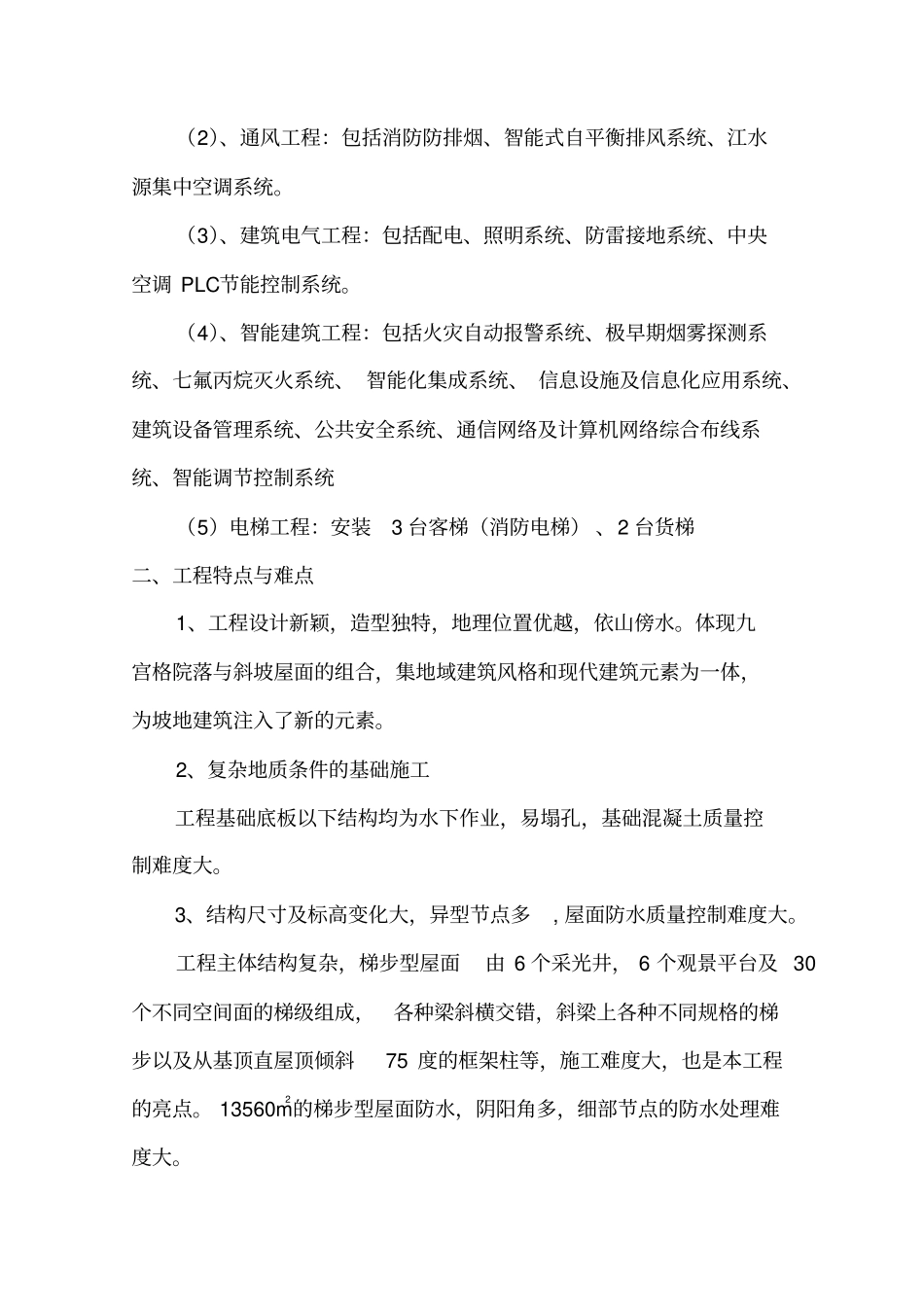

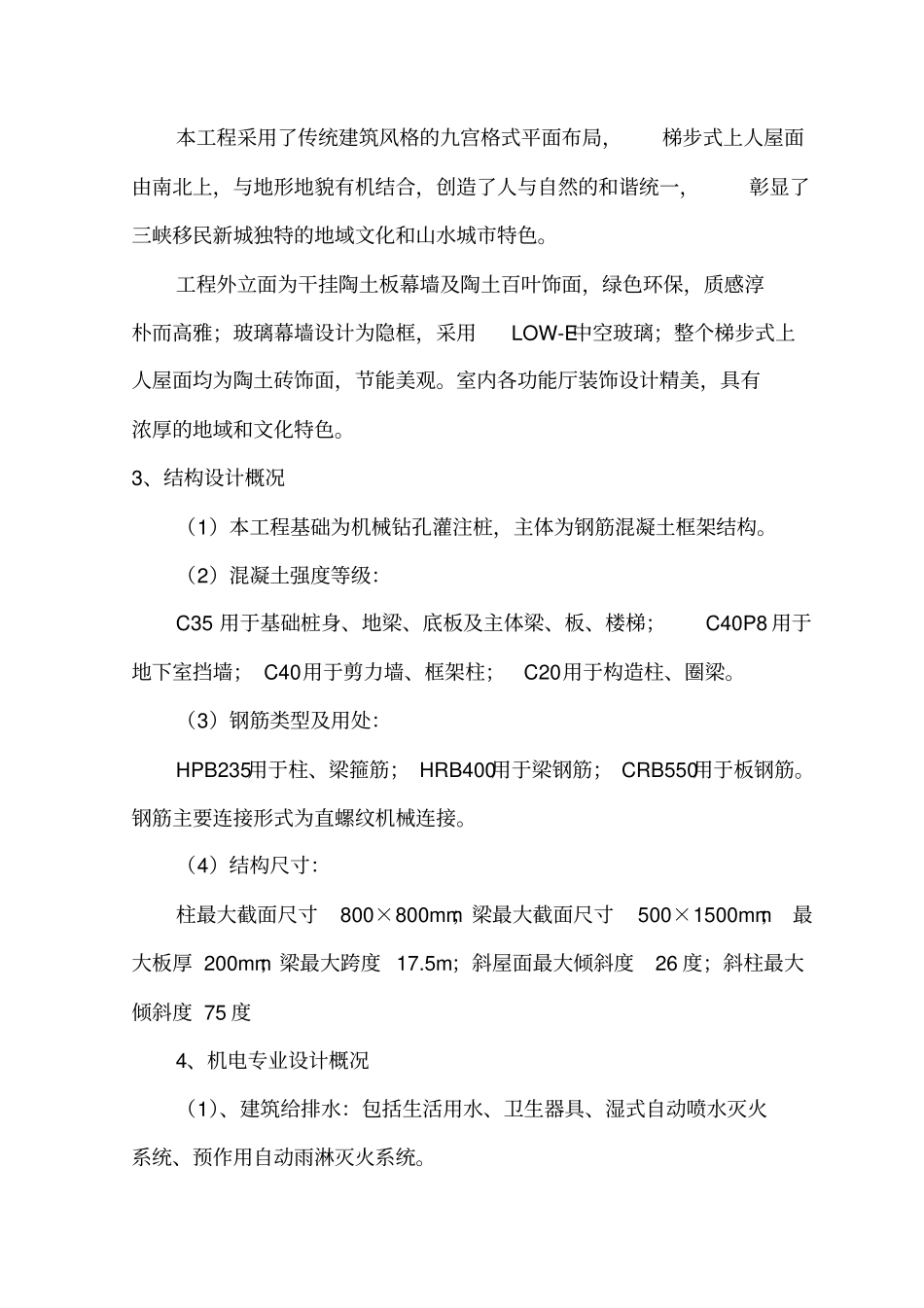

一、工程概况1、工程总体概况重庆市云阳县市民活动中心工程位于云阳县两江广场，是一座集地下车库、设备用房、剧场、影院、青少年活动中心、文化馆、博物馆、图书馆及规划展览馆等于一体的综合型公共建筑。建筑面积28857.8m2，建筑高度29m，地下1层，地上5层，主体结构形式为框架结构,局部钢结构。工程总造价1.55亿元，于2009年12月25日开工，2011年5月20竣工。序号项目内容1工程名称云阳县市民文化活动中心2工程地点重庆市云阳县两江广场3工程规模建筑面积28857.8m2建筑总高度29m地下一层，地上五层4建设单位云阳县城市开发投资有限公司6设计单位机械工业第三设计研究院7监理单位重庆赛迪工程咨询有限公司8勘探单位甘肃地质工程勘察院9质量监督单位云阳县建设工程质量监督站10施工单位重庆建工第二建设有限公司11参建单位重庆建工市政交通工程有限责任公司；深圳海外装饰工程有限公司；四川泰兴装饰工程有限责任公司；12质量目标确保“巴渝杯”优质工程奖，誓夺中国建设工程鲁班奖2、建筑设计概况本工程采用了传统建筑风格的九宫格式平面布局，梯步式上人屋面由南北上，与地形地貌有机结合，创造了人与自然的和谐统一，彰显了三峡移民新城独特的地域文化和山水城市特色。工程外立面为干挂陶土板幕墙及陶土百叶饰面，绿色环保，质感淳朴而高雅；玻璃幕墙设计为隐框，采用LOW-E中空玻璃；整个梯步式上人屋面均为陶土砖饰面，节能美观。室内各功能厅装饰设计精美，具有浓厚的地域和文化特色。3、结构设计概况（1）本工程基础为机械钻孔灌注桩，主体为钢筋混凝土框架结构。（2）混凝土强度等级：C35用于基础桩身、地梁、底板及主体梁、板、楼梯；C40P8用于地下室挡墙；C40用于剪力墙、框架柱；C20用于构造柱、圈梁。（3）钢筋类型及用处：HPB235用于柱、梁箍筋；HRB400用于梁钢筋；CRB550用于板钢筋。钢筋主要连接形式为直螺纹机械连接。（4）结构尺寸：柱最大截面尺寸800×800mm；梁最大截面尺寸500×1500mm；最大板厚200mm；梁最大跨度17.5m；斜屋面最大倾斜度26度；斜柱最大倾斜度75度4、机电专业设计概况（1）、建筑给排水：包括生活用水、卫生器具、湿式自动喷水灭火系统、预作用自动雨淋灭火系统。（2）、通风工程：包括消防防排烟、智能式自平衡排风系统、江水源集中空调系统。（3）、建筑电气工程：包括配电、照明系统、防雷接地系统、中央空调PLC节能控制系统。（4）、智能建筑工程：包括火灾自动报警系统、极早期烟雾探测系统、七氟丙烷灭火系统、智能化集成系统、信息设施及信息化应用系统、建筑设备管理系统、公共安全系统、通信网络及计算机网络综合布线系统、智能调节控制系统（5）电梯工程：安装3台客梯（消防电梯）、2台货梯二、工程特点与难点1、工程设计新颖，造型独特，地理位置优越，依山傍水。体现九宫格院落与斜坡屋面的组合，集地域建筑风格和现代建筑元素为一体，为坡地建筑注入了新的元素。2、复杂地质条件的基础施工工程基础底板以下结构均为水下作业，易塌孔，基础混凝土质量控制难度大。3、结构尺寸及标高变化大，异型节点多,屋面防水质量控制难度大。工程主体结构复杂，梯步型屋面由6个采光井，6个观景平台及30个不同空间面的梯级组成，各种梁斜横交错，斜梁上各种不同规格的梯步以及从基顶直屋顶倾斜75度的框架柱等，施工难度大，也是本工程的亮点。13560m2的梯步型屋面防水，阴阳角多，细部节点的防水处理难度大。4、工程外墙造型独特，装饰线角多工程外墙由13个不同空间面构成，采用网架式钢结构造型，陶土板饰面，主要由1600m2干挂陶土板幕墙和500余根陶土板棍形百叶组成。装饰线角多，施工难度大，也是本工程的亮点。5、先进的江水源空调系统，节能环保。工程采用江水直径机组系统，取水管道紧贴堤坝安装，而取水管道末端必须安装在最恶劣的枯水期水位处，恶劣的环境，倾斜的地面，对工程造成了很大的施工难度。剧场采用下送风系统，风管在钢结构缝隙内交叉安装，圆弧、无规则波浪形高空吊顶，保证风口、灯具排版美观，空调满足使用要求，也是工程一大难点及亮点。6、先进的安防系统，108个视频监控点位，重点保护人身财产安全、信息与通讯安全，达...
