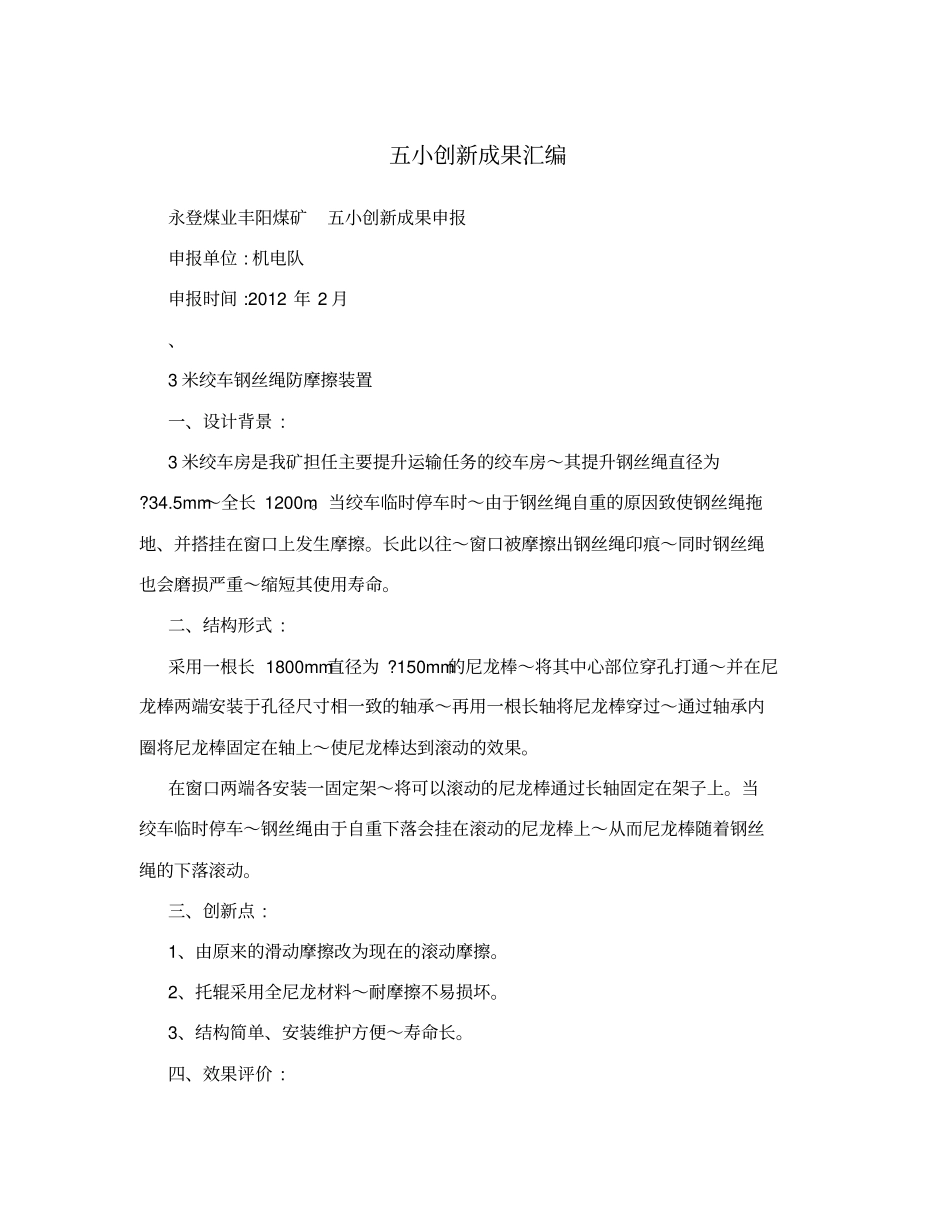

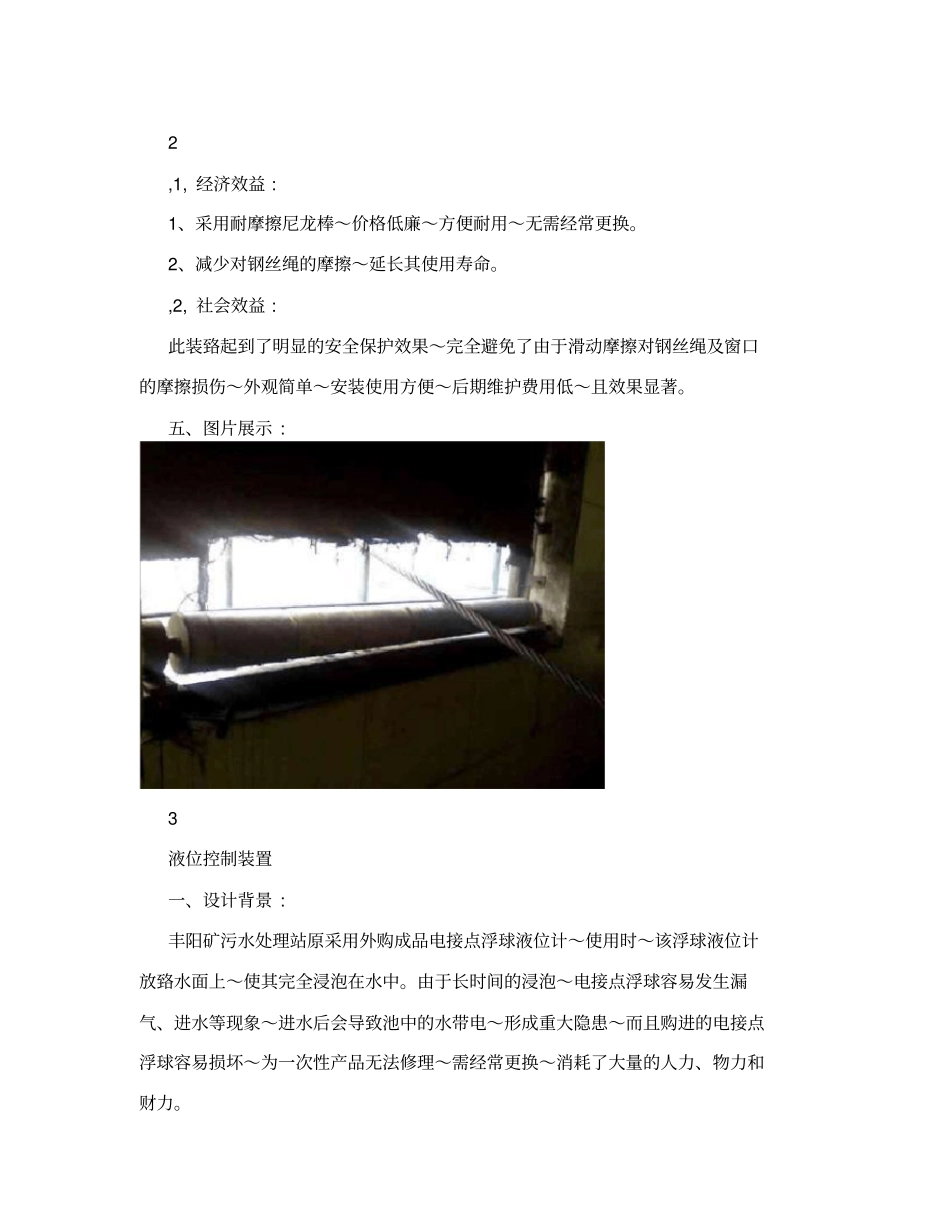

五小创新成果汇编永登煤业丰阳煤矿五小创新成果申报申报单位:机电队申报时间:2012年2月、3米绞车钢丝绳防摩擦装置一、设计背景:3米绞车房是我矿担任主要提升运输任务的绞车房～其提升钢丝绳直径为?34.5mm～全长1200m。当绞车临时停车时～由于钢丝绳自重的原因致使钢丝绳拖地、并搭挂在窗口上发生摩擦。长此以往～窗口被摩擦出钢丝绳印痕～同时钢丝绳也会磨损严重～缩短其使用寿命。二、结构形式:采用一根长1800mm直径为?150mm的尼龙棒～将其中心部位穿孔打通～并在尼龙棒两端安装于孔径尺寸相一致的轴承～再用一根长轴将尼龙棒穿过～通过轴承内圈将尼龙棒固定在轴上～使尼龙棒达到滚动的效果。在窗口两端各安装一固定架～将可以滚动的尼龙棒通过长轴固定在架子上。当绞车临时停车～钢丝绳由于自重下落会挂在滚动的尼龙棒上～从而尼龙棒随着钢丝绳的下落滚动。三、创新点:1、由原来的滑动摩擦改为现在的滚动摩擦。2、托辊采用全尼龙材料～耐摩擦不易损坏。3、结构简单、安装维护方便～寿命长。四、效果评价:2,1,经济效益:1、采用耐摩擦尼龙棒～价格低廉～方便耐用～无需经常更换。2、减少对钢丝绳的摩擦～延长其使用寿命。,2,社会效益:此装臵起到了明显的安全保护效果～完全避免了由于滑动摩擦对钢丝绳及窗口的摩擦损伤～外观简单～安装使用方便～后期维护费用低～且效果显著。五、图片展示:3液位控制装置一、设计背景:丰阳矿污水处理站原采用外购成品电接点浮球液位计～使用时～该浮球液位计放臵水面上～使其完全浸泡在水中。由于长时间的浸泡～电接点浮球容易发生漏气、进水等现象～进水后会导致池中的水带电～形成重大隐患～而且购进的电接点浮球容易损坏～为一次性产品无法修理～需经常更换～消耗了大量的人力、物力和财力。二、设计原理:液位控制装臵由行程开关、浮动杆等组成。行程开关通过连接盘安装于容器顶短～浮动杆依据排开液体体积相等等原理浮于液面～当池内的液位变化时浮动杆也随着上下移动。使用时～行程开关处于常闭状态～当池内水位下降到设定水位时～浮动杆也随之下浮～顶端接触的行程开关自动断开、断电～使水泵停止运行,当水位升高时～浮动杆随之上浮～至顶端形成开关闭合后～使水泵通电运行～从而实现水泵的自动控制。,三,结构方式:1、材料:行程开关一个矿泉水瓶2个PVC水管,?75mm～?15mm各一根,直箍2个2、结构:首先将行程开关固定在一块铝制板上～再将4该铝制板固定在?75mmPVC管的顶端,动作机构,～其次将两个矿泉水瓶通过瓶口的孔隙固定在?15mmPVC管～缝隙用乳胶进行封闭～密封,浮动杆,。将做好的浮动杆套在?75mmPVC管内～底端用铜丝穿过其PVC管中心卡主浮动杆～防止浮动杆掉落,?75mmPVC管顶端用直箍封盖～内部灌入环氧树脂密封～避免空气进入使行程开关触头氧化失效～以延长行程开关的使用寿命。,四,创新点:1、采用全塑料PPR水管～整体不会锈蚀、不会发生漏电现象。2、动作部分用环氧树脂封灌～使其完全封闭～保证不进气、进水～导电～保证行程开关触点不易被氧化。3、结构简单、安装维护方便～动作令灵敏可靠～使用寿命长～可根据池深和水位情况调节长度。,五,效果评价:,1,经济效益:1、此装臵中只有行程开关需要外购～但采用的行程开关价格低廉～采购方便～而且使用中的行程开关用环氧树脂浇灌封闭～不易损坏～减少了维修更换。2、就地取材～简单方便～节约材料并重新利用～从而大大节省了费用。,2,社会效益:5此装臵投入使用后效果显著～经试验动作灵敏可靠。采用废旧的瓶子和废旧的塑胶管为原料～即节省了购买费用也贯彻了我矿修旧利废的指导方针。五、图片展示:6盘型制动器拆卸平台一、设计背景:丰阳煤矿3m绞车房担任着升降人员和物料的双重任务～绞车正常运转是人员、物料升降安全的有力保障。但由于长期运行～绞车盘型制动器频繁出现故障～成为安全隐患。整个盘型制动器,带支座,重达1.3吨～单个制动器也有100多公斤～拆卸检修及为不便、不安全。每次检修都使用大锤、撬杠等～容易损坏、伤害设备～检修时间长～效率低。二、设计原理:通过液压千斤顶的反向压力～推动制动闸盘与外壳的分离。即:限制液压千斤顶液压杆的位移～而不限制千斤顶外壳位移～从而...
