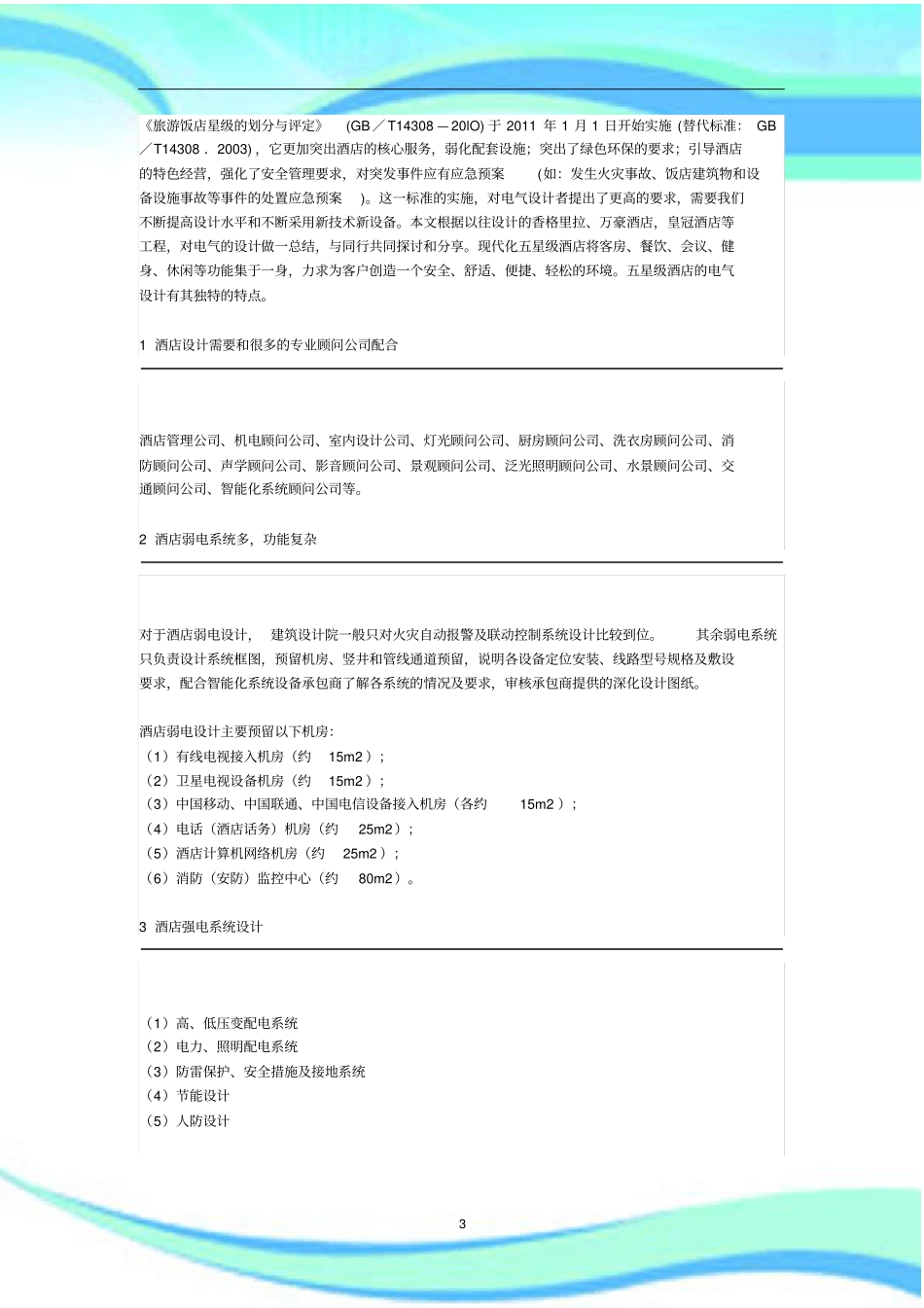

五星级酒店电气设计要点总结2————————————————————————————————作者：————————————————————————————————日期：3《旅游饭店星级的划分与评定》(GB／T14308—20lO)于2011年1月1日开始实施(替代标准：GB／T14308．2003)，它更加突出酒店的核心服务，弱化配套设施；突出了绿色环保的要求；引导酒店的特色经营，强化了安全管理要求，对突发事件应有应急预案(如：发生火灾事故、饭店建筑物和设备设施事故等事件的处置应急预案)。这一标准的实施，对电气设计者提出了更高的要求，需要我们不断提高设计水平和不断采用新技术新设备。本文根据以往设计的香格里拉、万豪酒店，皇冠酒店等工程，对电气的设计做一总结，与同行共同探讨和分享。现代化五星级酒店将客房、餐饮、会议、健身、休闲等功能集于一身，力求为客户创造一个安全、舒适、便捷、轻松的环境。五星级酒店的电气设计有其独特的特点。1酒店设计需要和很多的专业顾问公司配合酒店管理公司、机电顾问公司、室内设计公司、灯光顾问公司、厨房顾问公司、洗衣房顾问公司、消防顾问公司、声学顾问公司、影音顾问公司、景观顾问公司、泛光照明顾问公司、水景顾问公司、交通顾问公司、智能化系统顾问公司等。2酒店弱电系统多，功能复杂对于酒店弱电设计，建筑设计院一般只对火灾自动报警及联动控制系统设计比较到位。其余弱电系统只负责设计系统框图，预留机房、竖井和管线通道预留，说明各设备定位安装、线路型号规格及敷设要求，配合智能化系统设备承包商了解各系统的情况及要求，审核承包商提供的深化设计图纸。酒店弱电设计主要预留以下机房：（1）有线电视接入机房（约15m2）；（2）卫星电视设备机房（约15m2）；（3）中国移动、中国联通、中国电信设备接入机房（各约15m2）；（4）电话（酒店话务）机房（约25m2）；（5）酒店计算机网络机房（约25m2）；（6）消防（安防）监控中心（约80m2）。3酒店强电系统设计（1）高、低压变配电系统（2）电力、照明配电系统（3）防雷保护、安全措施及接地系统（4）节能设计（5）人防设计4针对高档酒店强电设计特点，结合各国际酒店管理公司机电设计技术对酒店电气设计特点进行总结，遇到管理公司技术要求和国家规范相抵触的地方，严格执行国家规范，不抵触处，应和酒店管理公司沟通，按要求严者执行。3.1高、低压变配电系统（1）负荷分级依据《民用建筑电气设计规范》JGJ-2008附录A。一级负荷：1)消防用电设备：火灾自动报警系统、应急照明、疏散指示照明，备用照明、消防控制室用电、消防电梯、消防水泵、喷淋水泵、防火卷帘门、排烟风机、正压送风机等消防设备。2)安防用电设备、通讯机房、卫星接收机房、电子信息设备机房、BA主机房等主要弱电机房用电、计算机(酒店管理，收费)系统用电，服务中心、前台雨棚及车道、公共卫生间、员工更衣室和卫生间、水疗／健身房、工程／维修办公室、行政办公室、停车场等均按一级负荷供配电设计。3)高级套房、总统套房，宴会厅，部分餐厅、冷库及冰箱(包括水冷式制冷设备)、厨房排凤机、备餐／厨房区内的高低温冷库、冷藏设备、制冰机、排风机、鱼池、冰柜、厨房动力插座(如：香格里拉规定：厨房、洗衣机房的设备25％要接入发电机电源)、污水处理机房，排污和，地下排水泵、生活用水机房、所有分体式空调、擦窗机、航空灯、避难层照明、部分普通电梯、排污泵和生活水泵、重要的冷冻机及配套设备等均按照一级负荷供电。二级负荷：四星级及以上旅游饭店部分厨房动力照明，部分排水泵、自动扶梯、电影院照明及动力用电、部分客梯动力、酒店普通客房照明。三级负荷：其余按三级负荷供电。（2）供电电源①市政电源：由于四星级及以上旅游饭店的一二级负荷较多，要求市政提供两路独立10kV中压电源；②UPS电源：消防控制中心设备、经营及设备管理用计算机系统设备等，一般由相应的设备承包商成套提供；③EPS电源：应急照明灯具可设置集中型EPS应急电源，也可以在应急照明灯具内设置蓄电池组件。④柴油发电机组1）为保证火灾时消防用电设备用电以及市电故障停电时，酒店重要保障性负荷的用电，五...
