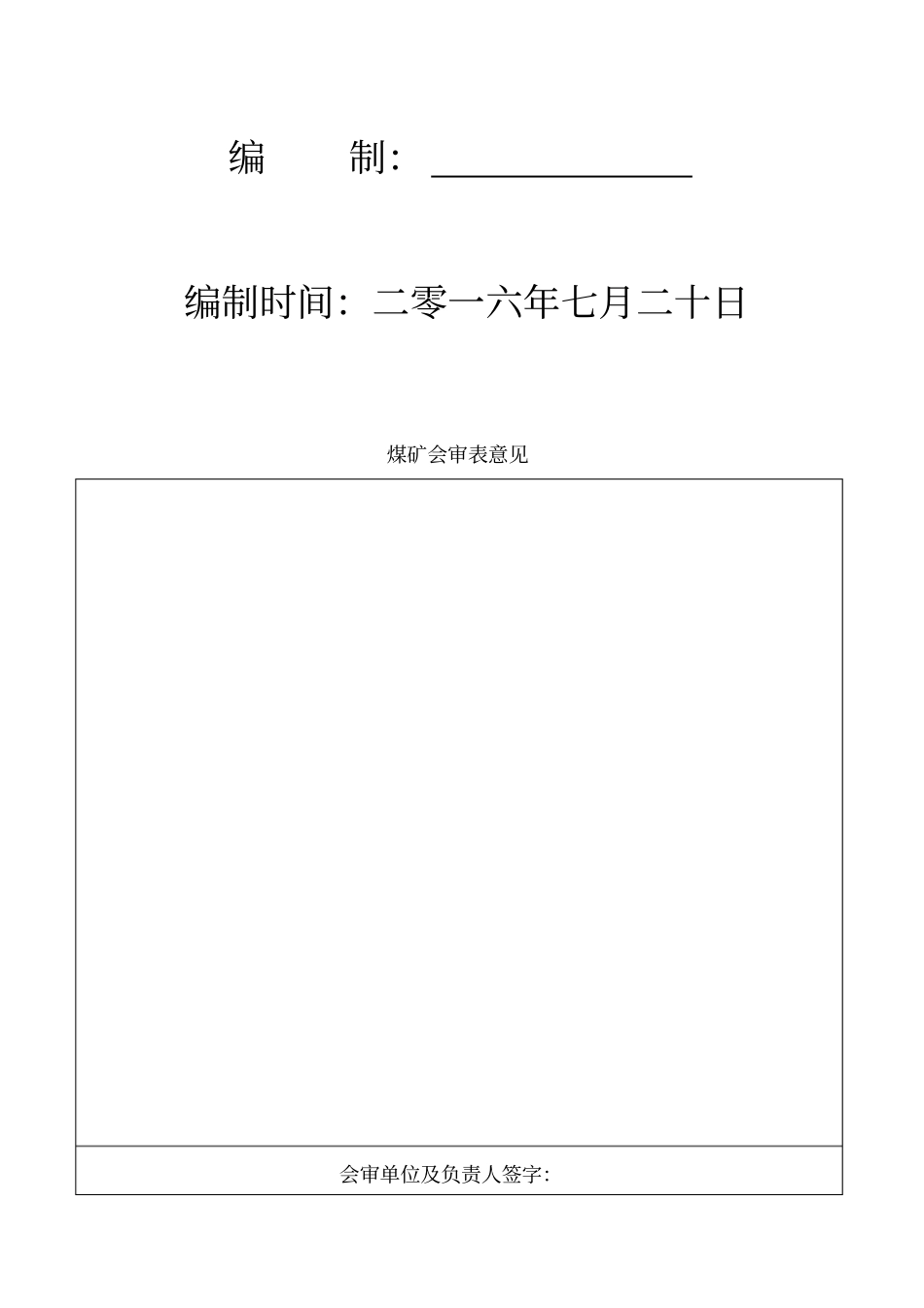

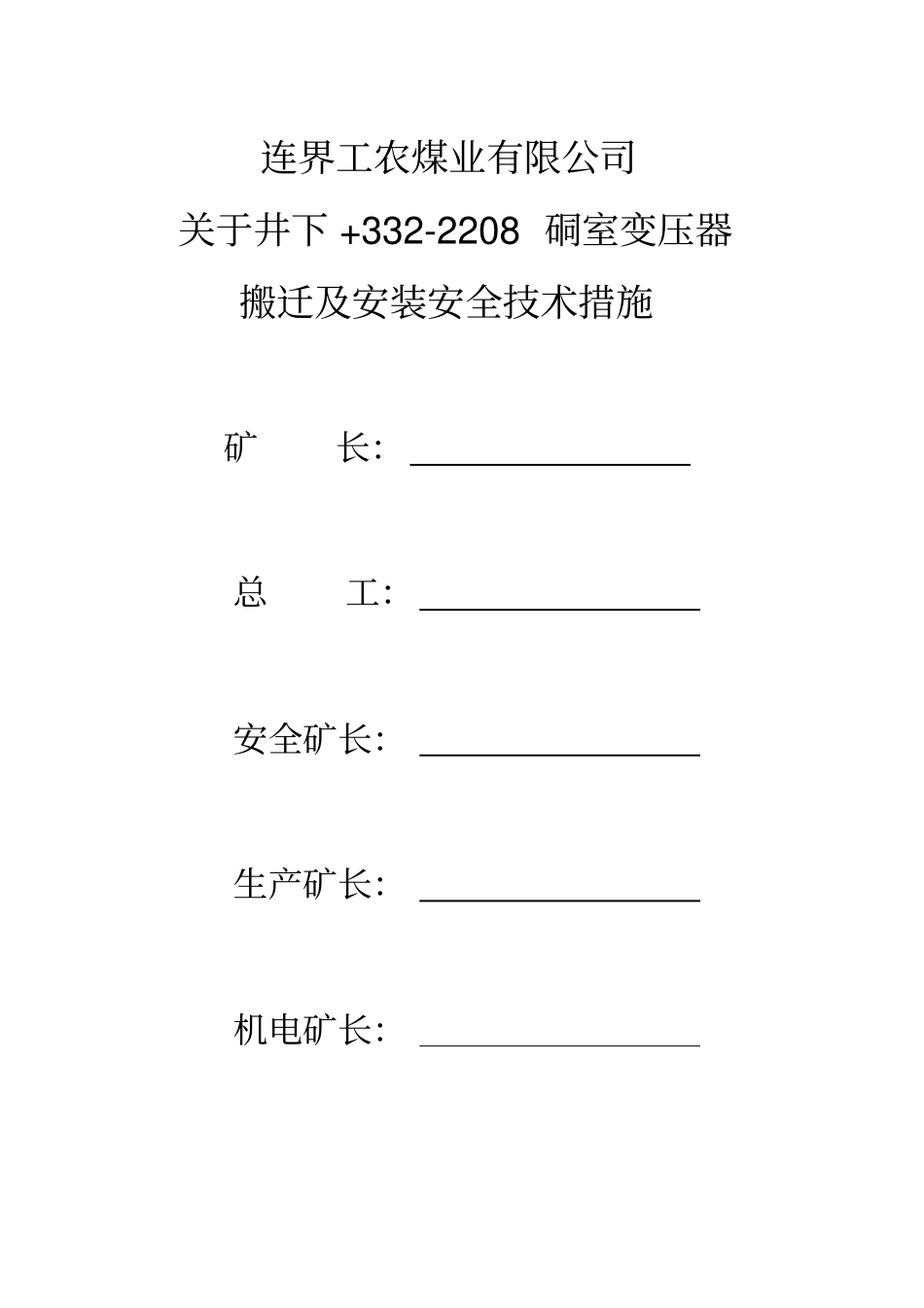

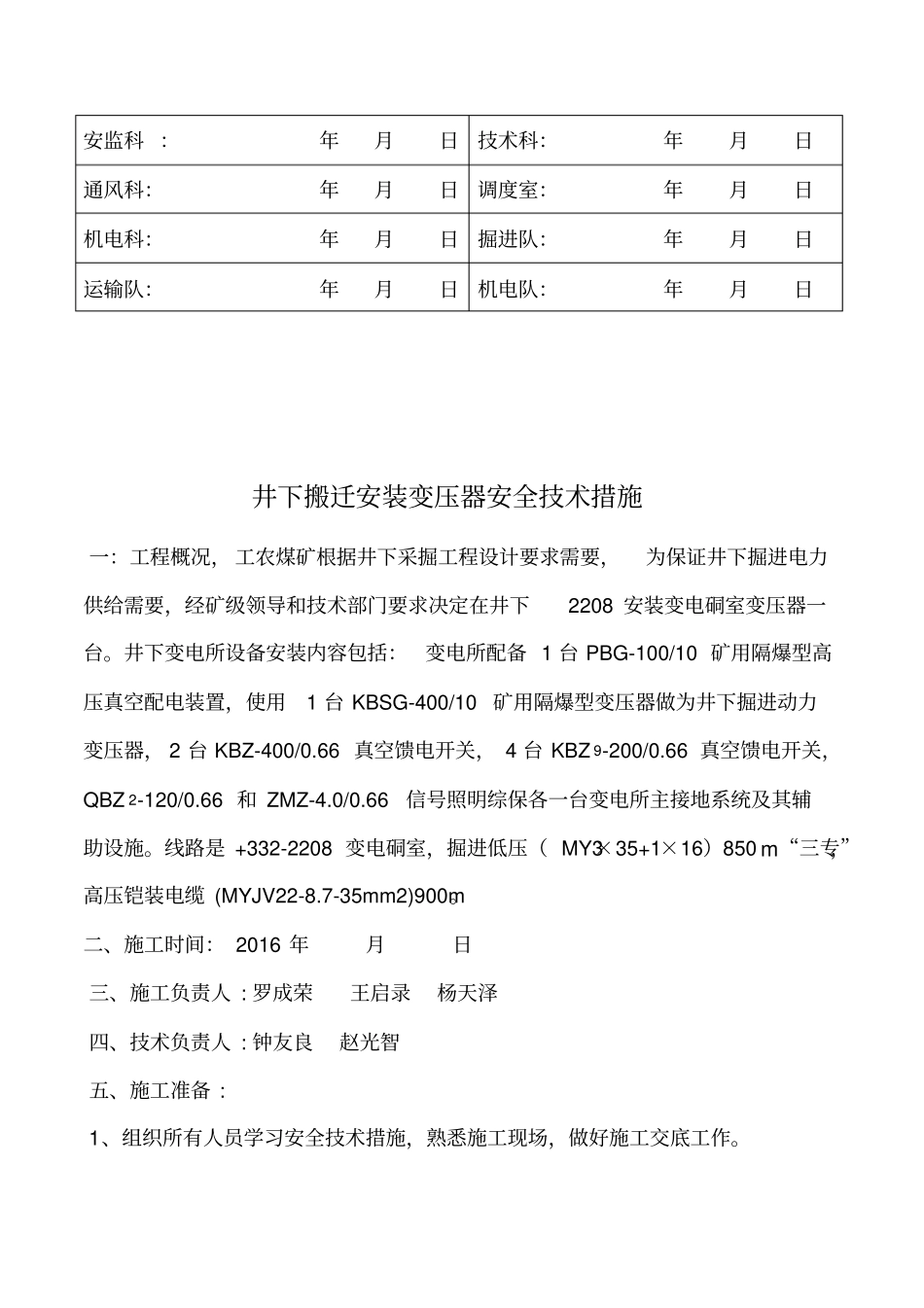

连界工农煤业有限公司关于井下+332-2208硐室变压器搬迁及安装安全技术措施矿长：总工：安全矿长：生产矿长：机电矿长：编制：编制时间：二零一六年七月二十日煤矿会审表意见会审单位及负责人签字：安监科：年月日技术科：年月日通风科：年月日调度室：年月日机电科：年月日掘进队：年月日运输队：年月日机电队：年月日井下搬迁安装变压器安全技术措施一：工程概况，工农煤矿根据井下采掘工程设计要求需要，为保证井下掘进电力供给需要，经矿级领导和技术部门要求决定在井下2208安装变电硐室变压器一台。井下变电所设备安装内容包括：变电所配备1台PBG-100/10矿用隔爆型高压真空配电装置，使用1台KBSG-400/10矿用隔爆型变压器做为井下掘进动力变压器，2台KBZ-400/0.66真空馈电开关，4台KBZ9-200/0.66真空馈电开关，QBZ2-120/0.66和ZMZ-4.0/0.66信号照明综保各一台变电所主接地系统及其辅助设施。线路是+332-2208变电硐室，掘进低压（MY3×35+1×16）850m“三专”，高压铠装电缆(MYJV22-8.7-35mm2)900m。二、施工时间：2016年月日三、施工负责人:罗成荣王启录杨天泽四、技术负责人:钟友良赵光智五、施工准备:1、组织所有人员学习安全技术措施，熟悉施工现场，做好施工交底工作。2、施工所需设备要提前到位，依据相关技术资料要求，对到位的设备进行检查，确保满足施工要求。1）掘进队组织人员提前在地面清理高压铠装电缆(MYJV22-8.7-35mm2)900m，机电科组织对电缆进行检测，符合规定要求方能批准入装车井。2）铠装电缆要用专用制作的材料车装车，用软袋加铁丝进行紧固，装车高度不能错过车架的2/3，宽度不能超过0.2m窜车个数不能超过4-5个，主井龙坡下放速度不得超过0.5m/S。其它要求安装《煤矿规程》标准执行。3）掘进队组织人员将电缆先敷设在+332-2208巷道帮上，严格按照线路敷设标准执行。3、变电所设备布置应按如下顺序进行:高压真空配电装置撤卸及安装→变压器→真空馈电开关→接地装置连接安装→电缆线连接敷设→掘进动力供电→连接掘进风机开关→再搬迁掘进“三专”线路、开关安装→风机开关“主”供电，保证掘进碛头不停风。六、施工方案及方法:1、施工前的准备1）、安装人员认真阅读产品使用说明书，熟知设备性能和安装时安全注意事项2）防爆检查员认真检查设备的防爆性能。3）按照实际施工使用电缆的粗细情况，认真测量设备的进出线喇叭嘴的内径，内径必须大于该喇叭嘴所接电缆的外径。如不大于则应对喇叭嘴进行加工处理。4）设备使用前要进行检查，保证每台设备能够正常使用。5）高压隔爆开关、变压器使用前必须做耐压测试，合格后方可搬迁。4、施工方案1、设备的吊运1）设备吊运前，安装人员必须研究设备布置图，熟知每台设备的安装位置，根据安装位置决定设备的搬迁顺序。2）在施工过程中，施工人员必须具体分工，明确职责。在整个吊装过程中，要切实遵守现场秩序，服从命令听指挥，不得擅自离开工作岗。3）有吊装过程中，应有统一的指挥信号，参加施工的全体人员必须熟悉此信号，以便各操作岗位协调动作。4）吊装时，整个现场由掘进王启录指挥调配，各岗位分指挥应正确执行指挥的命令，做到传递信号迅速、准确，并对自己职责的范围内负责。2、设备是+332采区变电硐室内原掘进动力变压器，电工提前3小时到达硐室，机电科制订停电作业操作票，掘进队根据作业票时间规定进行停电、验电，撤除高低压线路，听从现场统一指挥。搬运变压器设备时可采用在底座下面垫钢管的形式向前移动，操作时要指派一名有经验的人员现场指挥，所有施工人员必须同心协力，保证设备底座下面的钢管不少于2根。出硐室后再用两个5t葫芦吊上专用平板车上。3、设备设备调运至轨道平板车上，用铁丝固定好，用材料运输平板车运输，平板车也要通过使用挡车器或铁丝捆扎形式在车上内固定牢靠。运输到2208变电硐室内，原途运输遵守运输管理规定，运输速度不超过0.1m/s-0.2m/m。严禁“行车不行人”规定，每一个躲硐站一人观察，发现问题及时停车。4、高压配电装置的安装1）位置正确、放置稳固；配电装置应水平放置，如有倾斜度，不应超过15度。2）此次安装设备要按照供电系统图或设备布置图要求就位。3）...
