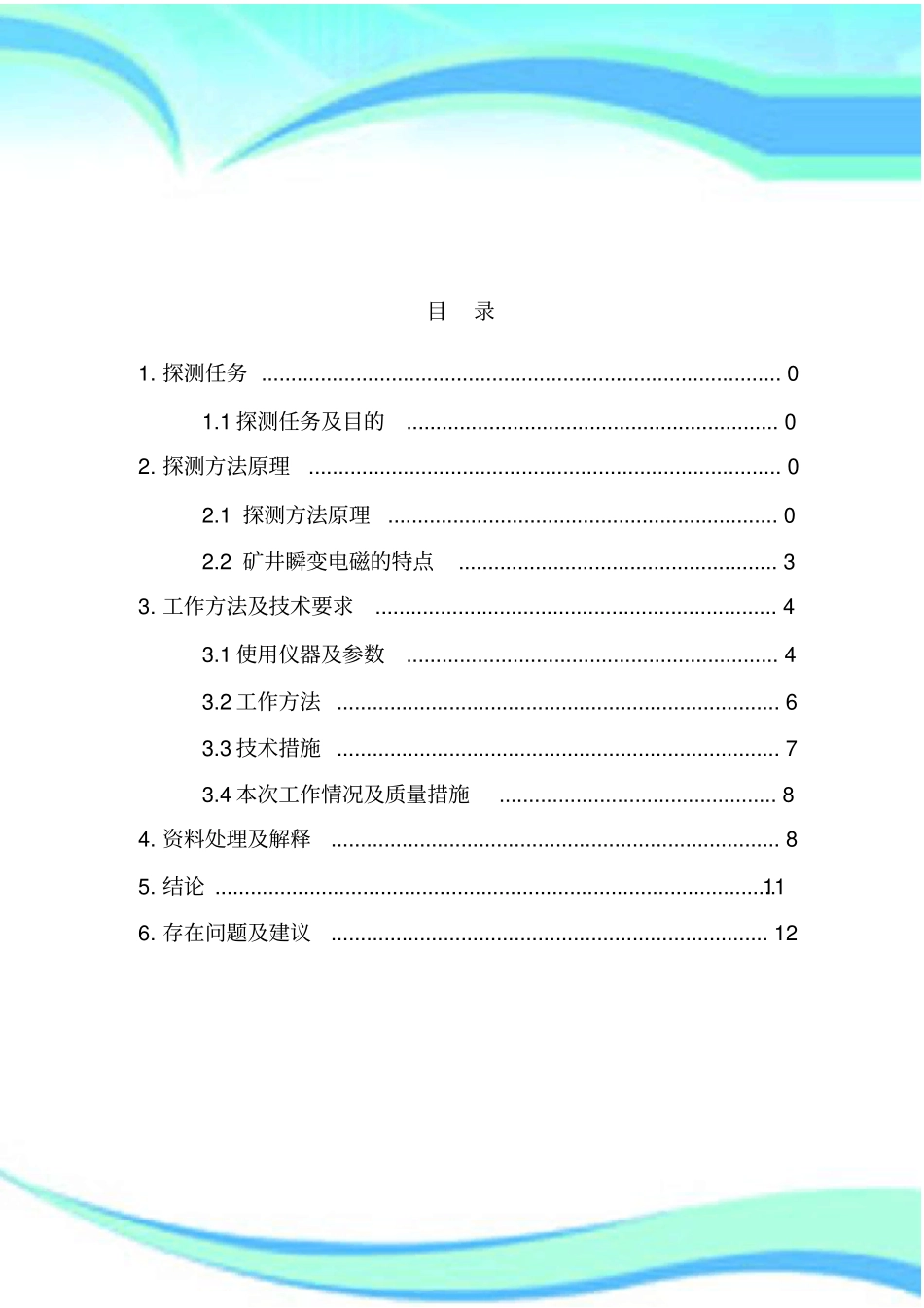

井下瞬变电磁报告2————————————————————————————————作者：————————————————————————————————日期：目录1.探测任务........................................................................................01.1探测任务及目的...............................................................02.探测方法原理................................................................................02.1探测方法原理..................................................................02.2矿井瞬变电磁的特点......................................................33.工作方法及技术要求....................................................................43.1使用仪器及参数...............................................................43.2工作方法...........................................................................63.3技术措施...........................................................................73.4本次工作情况及质量措施...............................................84.资料处理及解释............................................................................85.结论...............................................................................................116.存在问题及建议..........................................................................121同富新煤业有限公司10101辅助运输顺槽开口向里21m处井下物探探测报告山西省地球物理化学勘查院TEL：86525420山西煤业运销集团同富新煤业有限公司为安全生产，按照“有掘必探、有采必探”的原则，委托山西省地球物理化学勘查院（以下简称山西物化院）对该矿10101辅助运输顺槽开口向里21m处前方100米半圆范围地层赋水情况进行井下瞬变电磁探测工作，山西物化院于2013年10月14日进行了井下现场资料采集工作，经认真处理分析，提交本次井下瞬变电磁探测报告。1.探测任务1.1探测任务及目的1）超前探基本测线4条，每条测线11个物理点，2）探测10101辅助运输顺槽开口向里21m处顶板，顺层及底板的前方100米低阻体异常及分布范围。3）为布置探防水钻孔设计提供依据。2.探测方法原理2.1探测方法原理瞬变电磁法属时间域电磁感应方法。其探测原理是：在发送回线上供一个电流脉冲方波，在方波后沿下降的瞬间，产生一个向发射回线法线方向传播的一次磁场，在一次磁场的激励下，地质体将产生涡流(见图2-1)，其大小取决于地质体的导电程度，在一次场消失后，该涡流不会立即消失，它将有一个过渡(衰减)过程(见图2-2)。该过渡过程又产生一个衰减的二次磁场向地质体内传播，由接收回线接收二次磁场，该二次磁场的变化将反映地质体的电性分布情况。如按不同的延迟时间测量二次感生电动势V(t)，就得到了二次磁场随时间衰减的特性曲线。如果没有良导体存在时，将观测到快速衰减的过渡过程(见图2-3)；当存在良导体时，由于电源切断的一瞬间，在导体内部将产生涡流以维持一次场的切断，所观测到的过渡过程衰变速度将变慢，从而发现导体的存在。同富新煤业有限公司10101辅助运输顺槽开口向里21m处井下物探探测报告山西省地球物理化学勘查院TEL：86525421图2-1TEM探测原理图2-2TEM衰减曲线（探测的根据）图2-3半空间中的等效电流环瞬变电磁场在大地中主要以扩散形式传播，在这一过程中，电磁能量直接在同富新煤业有限公司10101辅助运输顺槽开口向里21m处井下物探探测报告山西省地球物理化学勘查院TEL：86525422导电介质由于传播而消耗，由于趋肤效应，高频部分主要集中在地表附近，且其分布范围是源下面的局部，较低频部分传播到深处，且分布范围逐渐扩大。传播深度：0/4td(1)传播速度：ttdvz02(2)t为传播时间，为介质电导率0为真空中的磁导率。瞬变电磁的探测度与发送磁矩覆盖层电阻率及最小可分辨电压有关。由(2)式得：/10227ht(3)时间与表层电阻率，发送磁矩之间的关系为：513120400Mt(4)M为发送磁矩，1为表...
