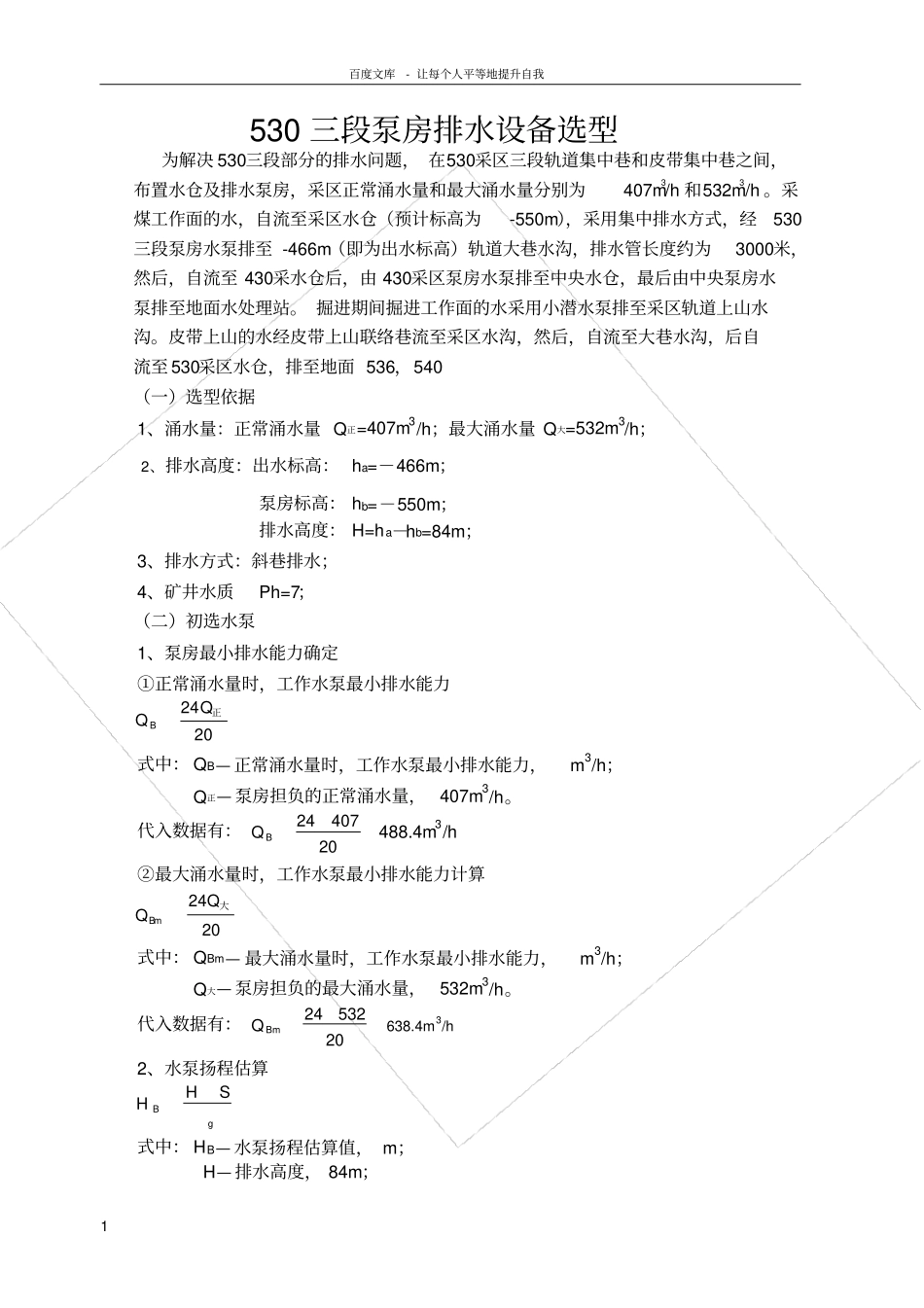

百度文库-让每个人平等地提升自我1530三段泵房排水设备选型为解决530三段部分的排水问题，在530采区三段轨道集中巷和皮带集中巷之间，布置水仓及排水泵房，采区正常涌水量和最大涌水量分别为407m3/h和532m3/h。采煤工作面的水，自流至采区水仓（预计标高为-550m），采用集中排水方式，经530三段泵房水泵排至-466m（即为出水标高）轨道大巷水沟，排水管长度约为3000米，然后，自流至430采水仓后，由430采区泵房水泵排至中央水仓，最后由中央泵房水泵排至地面水处理站。掘进期间掘进工作面的水采用小潜水泵排至采区轨道上山水沟。皮带上山的水经皮带上山联络巷流至采区水沟，然后，自流至大巷水沟，后自流至530采区水仓，排至地面536，540（一）选型依据1、涌水量：正常涌水量Q正=407m3/h；最大涌水量Q大=532m3/h；2、排水高度：出水标高：ha=－466m；泵房标高：hb=－550m；排水高度：H=ha－hb=84m；3、排水方式：斜巷排水；4、矿井水质Ph=7；（二）初选水泵1、泵房最小排水能力确定①正常涌水量时，工作水泵最小排水能力2024正QQB式中：QB—正常涌水量时，工作水泵最小排水能力，m3/h；Q正—泵房担负的正常涌水量，407m3/h。代入数据有：2040724BQ488.4m3/h②最大涌水量时，工作水泵最小排水能力计算2024大QQBm式中：QBm—最大涌水量时，工作水泵最小排水能力，m3/h；Q大—泵房担负的最大涌水量，532m3/h。代入数据有：2053224BmQ638.4m3/h2、水泵扬程估算gBSHH式中：HB—水泵扬程估算值，m；H—排水高度，84m；百度文库-让每个人平等地提升自我2S—吸水高度，5m；ηg—管道效率，。代入数据有：78.0584BH=114m3、水泵型号选择及台数确定根据计算的QB=264m3/h、QBm=414m3/h及HB=114m，初选矿井主排水设备为MD280-43×4型水泵。其技术数据如下：QH=280m3/hHH＝172mPH=200kWnH=1480r/min4、水泵台数确定①工作水泵台数确定HBQQn174.12804.488，取工作水泵2台。②备用水泵台数确定28.174.17.07.012nn，取备用水泵2台。③检修水泵台数确定44.074.125.025.013nn，取检修水泵1台。确定泵房内水泵台数为5台，其中：2台工作，2台备用，1台检修。（三）管路选择1、排水管路数选择根据泵房内水泵的型号及台数，确定敷设3路排水管，2路工作，1路备用，主排水系统图见下图。--正常涌水量:Q正=407m/h最大涌水量:Q大=532m/h水泵型号:MD280-43X4型排水管规格:Ф273X7吸水管规格:Ф299X7.5轨道下山排水系统图2、排水管选择①排水管内径选择百度文库-让每个人平等地提升自我3VQdHp900式中：dp—排水管内径，mm；QH—所选水泵额定流量，280m3/h；V—排水管经济流速，1.5m/s。代入数据有：mdp257.05.114.3900280取排水管规格为Ф273×7无缝钢管，排水管内径为259mm＝ｍ。②排水管路流速21900ppdQV式中：Vp—排水管路流速，m/s；dp—所选排水管内径，0.259m；Q1—所选水泵额定流量，280m3/h。代入数据有：smVp/48.1259.014.390028023、吸水管路选择①吸水管路内径吸水管内径取比排水管内径大25mm。dx=dP+25式中：dx—吸水管内径，mm；dp—所选排水管内径，259mm。代入数据有：dX=259+25=284mm取排水管规格为Ф299×型无缝钢管，吸水管内径284㎜＝ｍ。②吸水管路流速21900xxdQV式中：Vx—吸水管路流速，m/s；dp—所选吸水管内径，0.284m；Q1—所选水泵额定流量，280m3/h。代入数据有：smVx/23.1284.014.39002802（四）水泵工况点、功率百度文库-让每个人平等地提升自我41、吸水管阻力损失（1）吸水管附件等值长度'xL吸水管附件等值长度：弯管2.78m、底阀41.00m、异径管为11.10m（弯管、底阀、异径管各1件）。'xL=1×+1×+1×=54.88m（2）吸水管等值长度LxLx='xL+S式中：Lx—吸水管等值长度，m；'xL—吸水管附件等值长度，54.88m；S—吸水高度，5m。代入数据有：Lx=+5=59.88m（3）吸水管阻力损失)2(7.12gVdLHxxxafx式中：Hafx—吸水管阻力损失，m；—管道淤积的阻力系数；λ—损失系数，；Lx—吸水管等值长度，59.88m；dx—吸水管内径，284mm；Vx—吸水管路流速，1.23m/s。代入数据有：mHafx76.0)81.9223.1284.088.590276.0(7.122、排水管阻力损失（1）排水管附件等值长度'pL排水管附件等值长度：闸阀2.20m...
