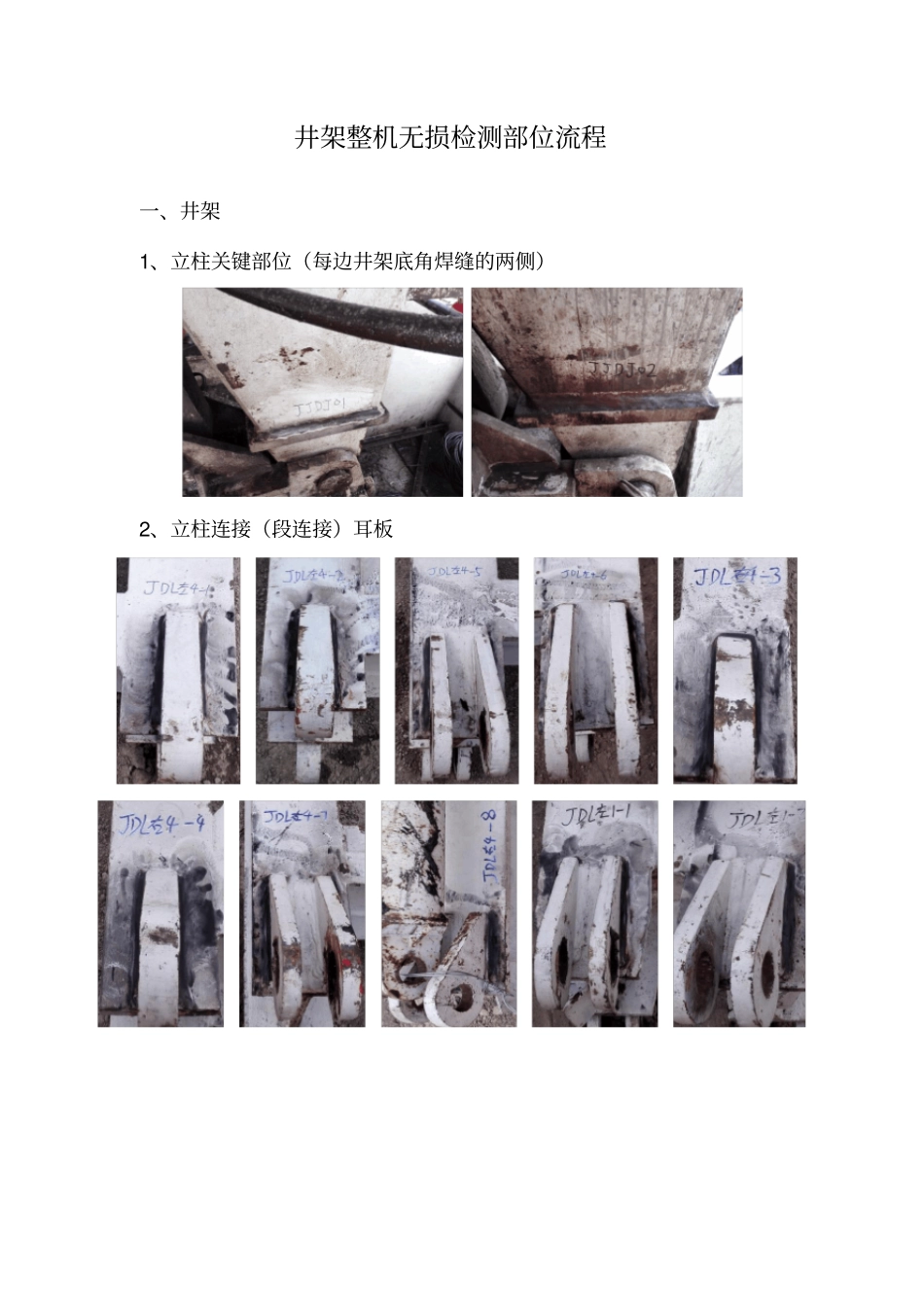

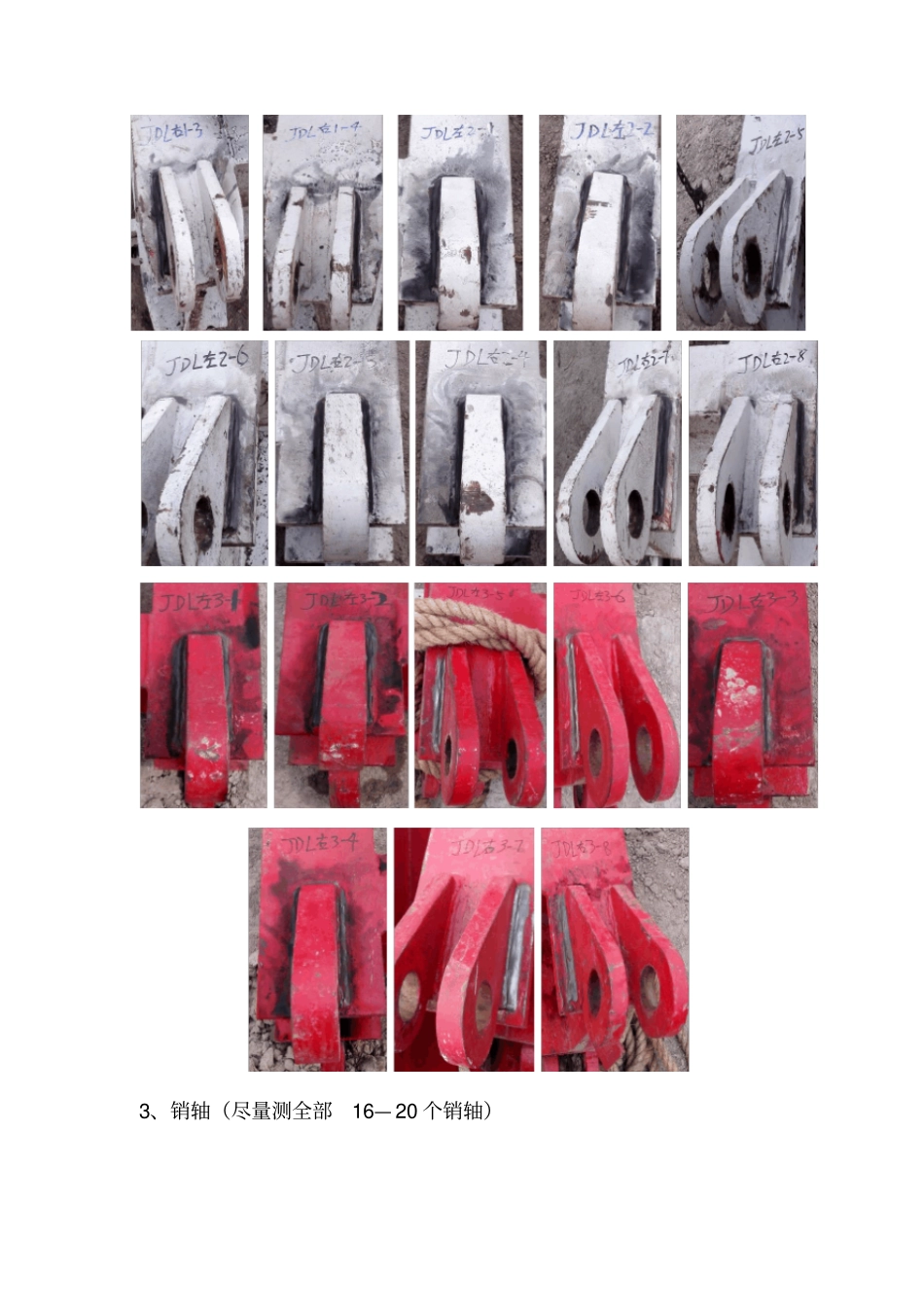

井架整机无损检测部位流程一、井架1、立柱关键部位（每边井架底角焊缝的两侧）2、立柱连接（段连接）耳板3、销轴（尽量测全部16—20个销轴）4、井架主立柱壁厚：应力测试两个截面八条腿的壁厚截面测点厚度mm测点厚度mm测点厚度mm测点厚度mm测点厚度mm12345678910111213141516171819201234567891011121314151617181920二、底座1、底座关键承载部位（两边两侧）2、耳板、销轴（尽量在出发前让井队的人就收集齐全并完成打磨除锈）3、底座主立柱壁厚（左右立根盒支撑体各片架及左右绞车梁支撑体各片架）立根盒支撑架壁厚测试支撑架测点厚度mm测点厚度mm测点厚度mm测点厚度mm测点厚度mm左12345678910右12345678910绞车梁支撑架壁厚测试支撑架测点厚度mm测点厚度mm测点厚度mm测点厚度mm测点厚度mm左1234567891011121314151617181920右12345678910111213141516171819204、底座主要承载梁壁厚(左右底座)承载梁测点厚度mm测点厚度mm测点厚度mm测点厚度mm测点厚度mm左12345678910右12345678910三、井架起放装置1、支架（人字架）焊缝（两边两侧）前支腿后支腿2、人字架耳板（两边两侧）3、起升装置主要构件壁厚（两边两侧）前支腿后支腿支腿测点厚度mm测点厚度mm测点厚度mm测点厚度mm测点厚度mm左12345678910右12345678910四、绞车刹把五、天车1、天车支座2、滑轮轮槽（磨损）六、游车1、游车侧板主承载件（上下焊缝）2、滑轮轮槽磨损滑轮号槽深mm滑轮号槽深mm滑轮号槽深mm滑轮号槽深mm滑轮号槽深mm12345678910七、大钩1、提环或吊臂2、提环或吊臂磨损（磨损后的余量：mm）3、大钩吊耳、钩体、安全锁体4、大钩吊耳、钩体、安全锁体磨损位置余量mm位置余量mm位置余量mm位置余量mm左吊耳右吊耳钩体安全锁体八、吊环1、吊环的无损探伤2、吊环的磨损位置余量mm位置余量mm位置余量mm位置余量mm1号环大孔1号环小孔2号环大孔2号环小孔1号吊环长度mm2号吊环长度mm九、死绳固定器（左右两边底座焊缝）十、水龙头1、提环2、水龙头中心管3、水龙头鹅颈管测厚位置厚度，mm位置厚度，mm位置厚度，mm位置厚度，mm1234十一、高压管汇1、高压管汇关键部位和焊缝（所有焊缝）43212、高压管汇壁厚测试（画好图，标好位置，短节布点一个，长管布点两个，管道拐弯位置必测）十二、泥浆罐壁厚测试测点厚度mm测点厚度mm测点厚度mm测点厚度mm测点厚度mm123456789101112131415十三、井口工具1、吊卡及磨损量(左mm，右mm)2、卡瓦3、安全卡瓦
