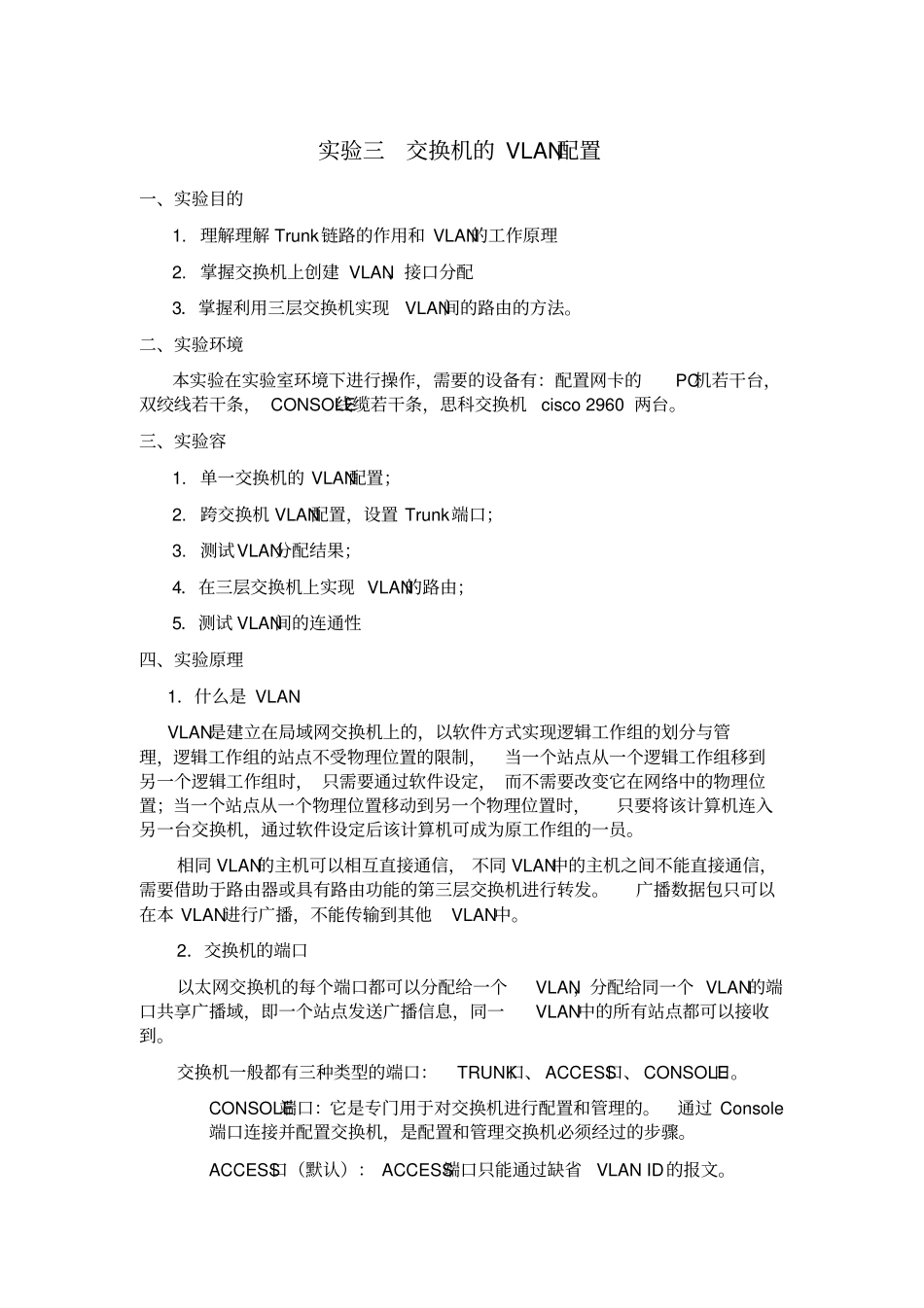

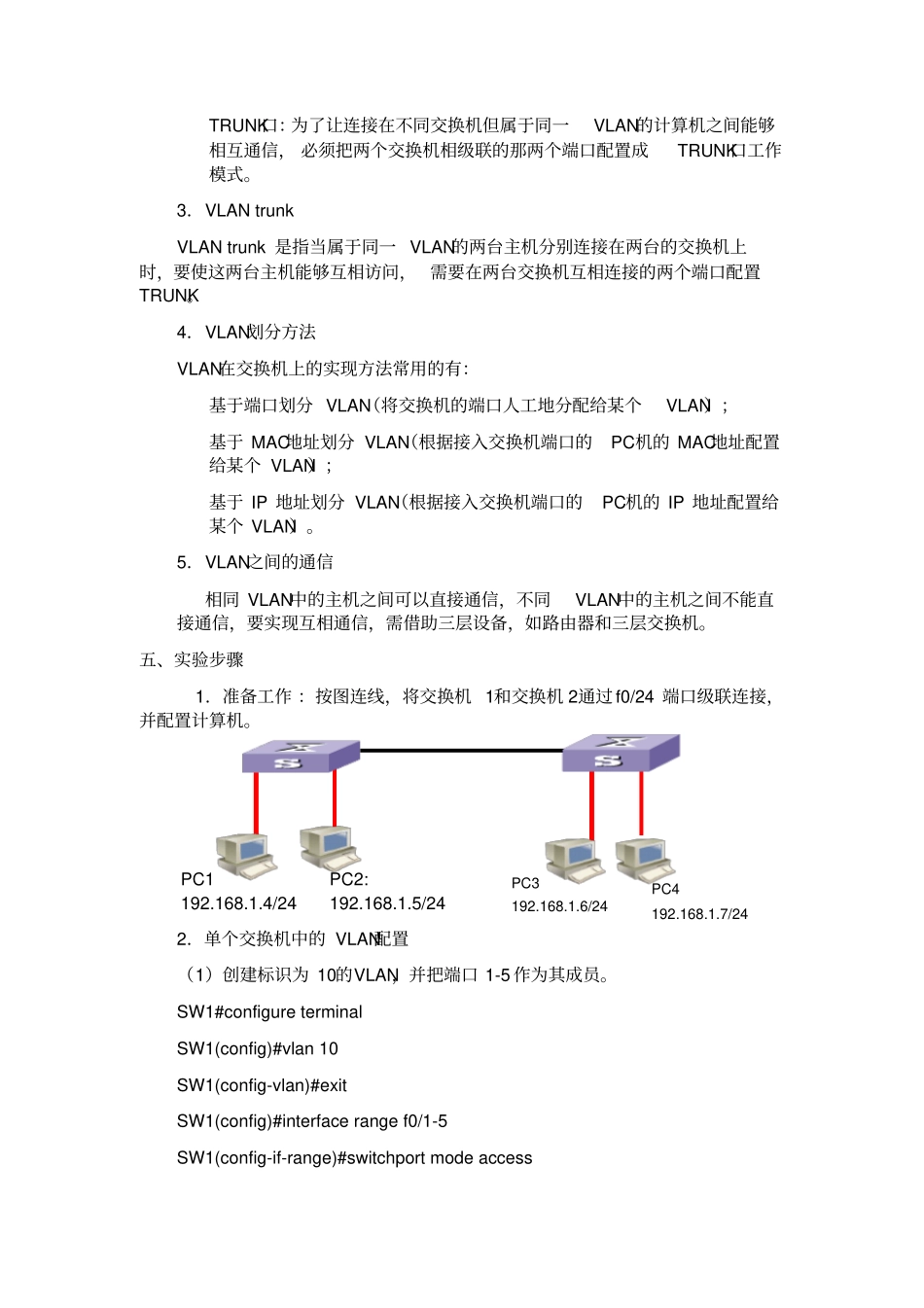

实验三交换机的VLAN配置一、实验目的1.理解理解Trunk链路的作用和VLAN的工作原理2.掌握交换机上创建VLAN、接口分配3．掌握利用三层交换机实现VLAN间的路由的方法。二、实验环境本实验在实验室环境下进行操作，需要的设备有：配置网卡的PC机若干台，双绞线若干条，CONSOLE线缆若干条，思科交换机cisco2960两台。三、实验容1.单一交换机的VLAN配置；2.跨交换机VLAN配置，设置Trunk端口；3.测试VLAN分配结果；4．在三层交换机上实现VLAN的路由；5．测试VLAN间的连通性四、实验原理1．什么是VLANVLAN是建立在局域网交换机上的，以软件方式实现逻辑工作组的划分与管理，逻辑工作组的站点不受物理位置的限制，当一个站点从一个逻辑工作组移到另一个逻辑工作组时，只需要通过软件设定，而不需要改变它在网络中的物理位置；当一个站点从一个物理位置移动到另一个物理位置时，只要将该计算机连入另一台交换机，通过软件设定后该计算机可成为原工作组的一员。相同VLAN的主机可以相互直接通信，不同VLAN中的主机之间不能直接通信，需要借助于路由器或具有路由功能的第三层交换机进行转发。广播数据包只可以在本VLAN进行广播，不能传输到其他VLAN中。2．交换机的端口以太网交换机的每个端口都可以分配给一个VLAN，分配给同一个VLAN的端口共享广播域，即一个站点发送广播信息，同一VLAN中的所有站点都可以接收到。交换机一般都有三种类型的端口：TRUNK口、ACCESS口、CONSOLE口。CONSOLE端口：它是专门用于对交换机进行配置和管理的。通过Console端口连接并配置交换机，是配置和管理交换机必须经过的步骤。ACCESS口（默认）：ACCESS端口只能通过缺省VLANID的报文。TRUNK口：为了让连接在不同交换机但属于同一VLAN的计算机之间能够相互通信，必须把两个交换机相级联的那两个端口配置成TRUNK口工作模式。3．VLANtrunkVLANtrunk是指当属于同一VLAN的两台主机分别连接在两台的交换机上时，要使这两台主机能够互相访问，需要在两台交换机互相连接的两个端口配置TRUNK。4．VLAN划分方法VLAN在交换机上的实现方法常用的有：基于端口划分VLAN（将交换机的端口人工地分配给某个VLAN）；基于MAC地址划分VLAN（根据接入交换机端口的PC机的MAC地址配置给某个VLAN）；基于IP地址划分VLAN（根据接入交换机端口的PC机的IP地址配置给某个VLAN）。5．VLAN之间的通信相同VLAN中的主机之间可以直接通信，不同VLAN中的主机之间不能直接通信，要实现互相通信，需借助三层设备，如路由器和三层交换机。五、实验步骤1．准备工作：按图连线，将交换机1和交换机2通过f0/24端口级联连接，并配置计算机。2．单个交换机中的VLAN配置（1）创建标识为10的VLAN，并把端口1-5作为其成员。SW1#configureterminalSW1(config)#vlan10SW1(config-vlan)#exitSW1(config)#interfacerangef0/1-5SW1(config-if-range)#switchportmodeaccessPC2:192.168.1.5/24PC3192.168.1.6/24PC1192.168.1.4/24PC4192.168.1.7/24SW1(config-if-range)#switchportaccessvlan10SW1(config-if-range)#exit（2）创建标识为20的VLAN，并把端口6-10作为其成员。SW1#configureterminalSW1(config)#vlan20SW1(config-vlan)#exitSW1(config)#interfacerangef0/6-10SW1(config-if-range)#switchportmodeaccessSW1(config-if-range)#switchportaccessvlan20SW1(config-if-range)#exit（3）将PC1接入交换机的Fastethernet端口1，将PC2接入交换机的Fastethernet端口2。在PC1上pingPC2，测试结果为可以ping通；原因是：PC1和PC2在都vlan10中。（4）将PC2改接到交换机的Fastethernet端口6。在PC1上pingPC2，测试结果为Requesttimedout无法ping通；原因是：PC1与PC2处于不同vlan中，不能相互通信。（5）在交换机键入命令showmac-address-table查看交换机上的MAC地址表，注意表中VLAN项的值。记录结果PC2接f0/6时PC2接f0/2时（6）键入命令showvlan查看交换机上的VLAN定义表，记录结果：（7）键入命令showvlan10，查看VLAN10的相关信息，记录结果：3．跨交换机VLAN配置（1）PC1接在交换机A的VLAN10成员端口，PC2接在交换机B的VLAN10成员端口，测试结果为：Requesttimedout....
