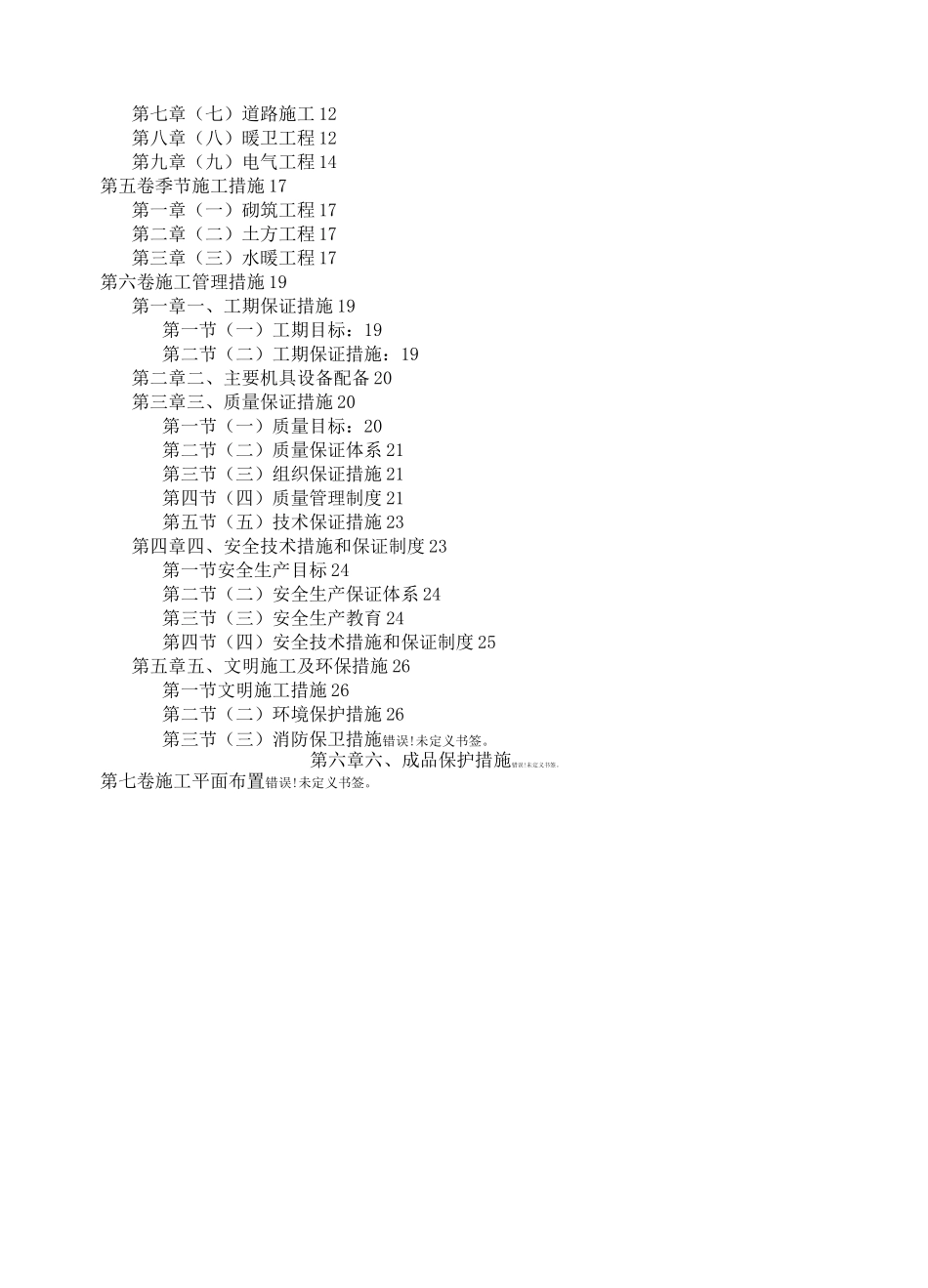

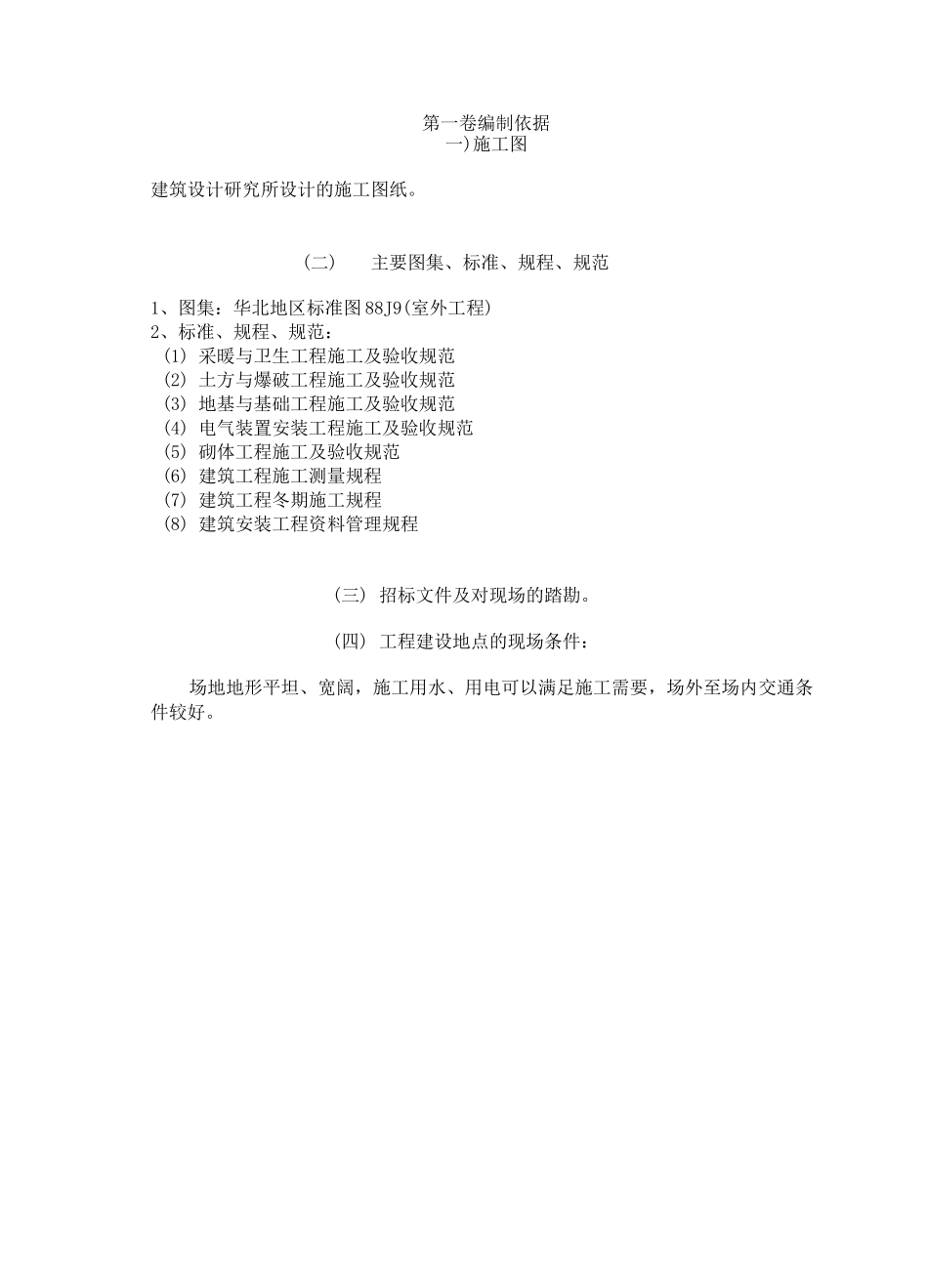

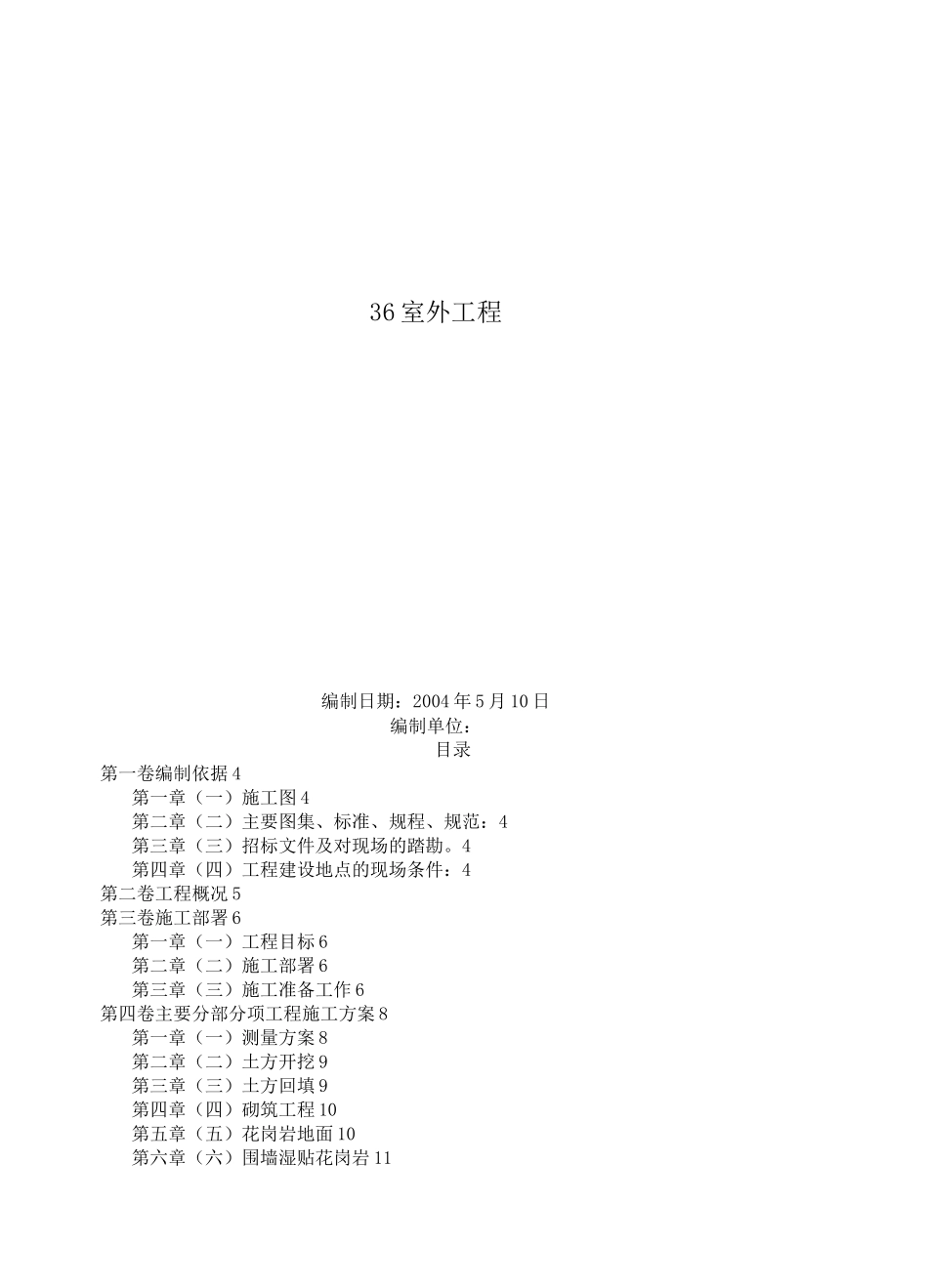

36室外工程编制日期:2004年5月10日编制单位:目录第一卷编制依据4第一章(一)施工图4第二章(二)主要图集、标准、规程、规范:4第三章(三)招标文件及对现场的踏勘。4第四章(四)工程建设地点的现场条件:4第二卷工程概况5第三卷施工部署6第一章(一)工程目标6第二章(二)施工部署6第三章(三)施工准备工作6第四卷主要分部分项工程施工方案8第一章(一)测量方案8第二章(二)土方开挖9第三章(三)土方回填9第四章(四)砌筑工程10第五章(五)花岗岩地面10第六章(六)围墙湿贴花岗岩11第七章(七)道路施工12第八章(八)暖卫工程12第九章(九)电气工程14第五卷季节施工措施17第一章(一)砌筑工程17第二章(二)土方工程17第三章(三)水暖工程17第六卷施工管理措施19第一章一、工期保证措施19第一节(一)工期目标:19第二节(二)工期保证措施:19第二章二、主要机具设备配备20第三章三、质量保证措施20第一节(一)质量目标:20第二节(二)质量保证体系21第三节(三)组织保证措施21第四节(四)质量管理制度21第五节(五)技术保证措施23第四章四、安全技术措施和保证制度23第一节安全生产目标24第二节(二)安全生产保证体系24第三节(三)安全生产教育24第四节(四)安全技术措施和保证制度25第五章五、文明施工及环保措施26第一节文明施工措施26第二节(二)环境保护措施26第三节(三)消防保卫措施错误!未定义书签。第六章六、成品保护措施错误!未定义书签。第七卷施工平面布置错误!未定义书签。第一卷编制依据一)施工图建筑设计研究所设计的施工图纸。(二)主要图集、标准、规程、规范1、图集:华北地区标准图88J9(室外工程)2、标准、规程、规范:(1)采暖与卫生工程施工及验收规范(2)土方与爆破工程施工及验收规范(3)地基与基础工程施工及验收规范(4)电气装置安装工程施工及验收规范(5)砌体工程施工及验收规范(6)建筑工程施工测量规程(7)建筑工程冬期施工规程(8)建筑安装工程资料管理规程(三)招标文件及对现场的踏勘。(四)工程建设地点的现场条件:场地地形平坦、宽阔,施工用水、用电可以满足施工需要,场外至场内交通条件较好。第二卷工程概况本工程为某酒店室外工程,主要内容为室外管沟及水暖、电气管线敷设,室外道路及围墙、花坛。土建内容包括:管沟土方开挖及回填、电缆井、花岗岩地面铺设、花坛及围墙砌筑、铁艺安装等。水暖内容包括:水管、生活热水管、消防水管、空调水管、喷淋水管、采暖水管的敷设以及各类管道的打压、冲洗、试水;设计要求的保温、防腐、保护等。强电施工内容包括:电缆敷设。第三卷施工部署一)工程目标1、质量目标:实现对业主的质量承诺,以领先行业水平为目标,严格按照合同条款要求及现行规范标准组织施工,工程质量优良。2、安全目标:按北京市文明安全工地标准施工。并充分利用我单位优势,在现场设立公安派出所,派2名公安干警和数名保安负责现场安全保卫工作,保证酒店安全营业。3、工期目标:科学组织施工,合理安排工序穿插。我方工期安排如下:1、水电管线敷:2、室外地面、围墙等工程:4、主要施工技术工人配备:木工:5人钢筋工:5人瓦工:15人电工:10人水暖工:10人壮工30人电焊工5人。总计:80人。二)施工部署1、现场作业队及分工:(1)瓦工作业队:负责花坛、围墙砌筑工程;地面块材铺设、围墙石材的施工。(2)电气工程作业队:负责管线敷设工作。(3)水、暖工程作业队:负责水暖安装、管线敷设、水暖设备的安装调试工作2、施工顺序:土方开挖—>水电管线敷设—>土方回填围墙、花坛基础砌筑—>铁艺栏杆安装—>花岗岩石材镶贴地面砖及石材铺设—>草坪种植围墙砌筑时,将现有围挡拆一段砌筑一段并安装好栏杆,保持围挡始终封闭。3、现场设两台砂浆机,负责砌筑及地面砖铺设砂浆的搅拌。(三)施工准备工作1、技术准备工作:(1)入场后组织各专业技术人员认真学习设计图纸,领会设计意图,做好图纸会审。(2)编制施工组织设计,编制分部、分项工程施工技术措施,做好技术交底,指导工程施工。(3)认真做好工程测量方案的编制,做好测量仪器的校验工作,认真做好原有控制桩的交接核验工作。(4)编制施...
