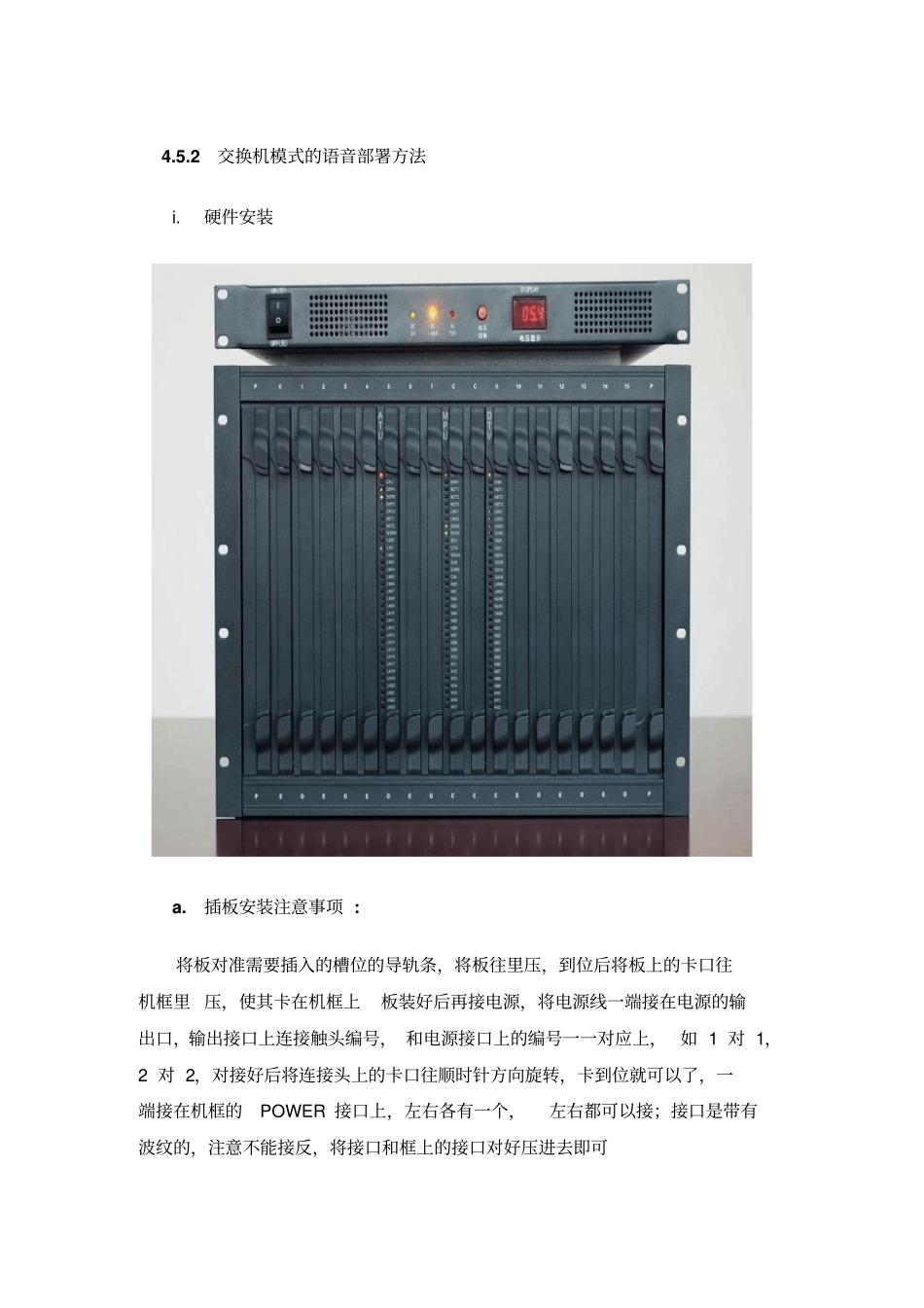

4.5.2交换机模式的语音部署方法i.硬件安装a.插板安装注意事项:将板对准需要插入的槽位的导轨条，将板往里压，到位后将板上的卡口往机框里压，使其卡在机框上板装好后再接电源，将电源线一端接在电源的输出口，输出接口上连接触头编号，和电源接口上的编号一一对应上，如1对1，2对2，对接好后将连接头上的卡口往顺时针方向旋转，卡到位就可以了，一端接在机框的POWER接口上，左右各有一个，左右都可以接；接口是带有波纹的，注意不能接反，将接口和框上的接口对好压进去即可背板图示：电源接口图示：机框上的0-6的编号对应背板的0-6编号,机框上的7编号对应背板的8编号,机框上的8编号对应背板的9编号,机框上的10-15编号对应背板的10-15编号.当插用户板和模拟板时,排线所接的位置从下到上对应的通道编号为0-23。对应的网口需接上网线，然后接入到网络交换机上板上NET1灯表示网络为10M/100M网络，网线接好后，如接入100M网络后NET1灯会亮，NET2灯闪烁表示网络有数据收发；板上通道如果被占用后，板上对应的LN灯会亮，通道释放对应的LN灯灭。中继接口图例：各板的安装与槽位没有对应关系,可以插任意槽位,MPU槽必须插板（即必须有主板,并且插在MPU槽，ATV做主板时除外）,如有E1接入，则9号槽必须插DTV板，即背板上的9编号对应的槽位，每块板都必须接网线.现将背板上的槽位编号与机框上的编号的对应关系做个说明：DTV板和ATV板也可以当成主板来使用（即代替MPU板），即插到C-C槽位且需要跳线，对应的软件里也需要设置，软件设置参考软件配置部分。对于DTV板，J22跳线需跳上，对于ATV板，J10跳线需要跳上。b.ATV板插板说明ATV作从板时，可以插在除主板槽位的任何一个槽位ATV作主板时，只能插在8号槽，它可以带3块ATU从板，从板只能插在4，5，6号槽，且不能用DTV做从板。c.DTV板插板说明主板跑DT接E1时，可以接从板的槽：4号、5号、8号、11号、12号、15号。主板不跑DT不接E1时，可以在除从框的C槽位任何槽位插板。注意：当机框上的板超过6块时需要单独的MPU板，不能用其他板来代替MPU板，此时这个MPU板是没有DT功能的。d.板接口接线方法a).ATV板接口接线方法b).DTV板接口接线方法：DTV板对应插槽的背板有两对中继接口，可以接两对中继线，RX1，TX1表示第一对中继的收发；RX2，TX2表示第二对中继的收发跟局端对接时，将中继跟任意一对接口的收发对接上就可以了，如果收发接对了，板对应的LNK灯会亮，第一对为LNK1，第二对为LNK2，如果不亮，将收发调换一下如果是单板的两对中继自环的话，将第一对中继的发接第二对中继的收，第二对中继的发接第一对中继的收，即RX1接TX2，RX2接TX1其对应的网口需接上网线，然后接入到网络交换机上板上NET1灯表示网络为10M/100M网络，网线接好后，如接入100M网络后NET1灯会亮，NET2灯闪烁表示网络有数据发，NET3灯闪烁表示网络有数据收c).MPU板接线方法：如果MPU有E1接入的话，接线同DTV板其对应的网口需接上网线，然后接入到网络交换机上网线接好后，板上NET1灯会亮d).SS7板：当中继是7号信令接入时需要用到此板其对应的网口接上网线，然后接入到网络交换机上网线接好后，板上NET1灯会亮e.DTV和MPU时钟跳线说明：a).跑主控板，主控板接E1的跳线方法：1、J22跳上跳帽，J21跳上跳帽。2、J77和J78的跳帽跳在下边。（注：如果主板中一个E1连接上级设备，同时另一个E1连接下级设备时，规定连上级设备的E1必须接在第一个E1上。此时系统是从本板上取时钟，并同步上级系统。）b).跑主控板，主控板不接E1的跳线方法：1、J22跳上跳帽，J21跳上跳帽。2、时钟设置方法：（1）系统将从９号槽位取时钟，并同步上级时钟时，J77和J78的跳帽跳在上边。（2）系统自激振荡产生时钟时：J77和J78的跳帽应摘掉。c).跑从板时的跳线方法：1、J21跳上跳帽，J22摘下跳帽。J77和J78的跳帽跳在下边。系统网络组织示意图网络接口图例：ii.板卡配置当确定硬件连接好后，将服务器设置一配置IP，该配置IP为一200.200.200的地址，用来设置板IP和下载板BIN文件配置IP设置好后，对各板的IP进行设置设置之前需对板进行跳线（即把对应的跳线帽拔掉）ATU板为J11，MPU和DTV板为J21将配置程序打开，点...
