交流传动复习题目VIP免费

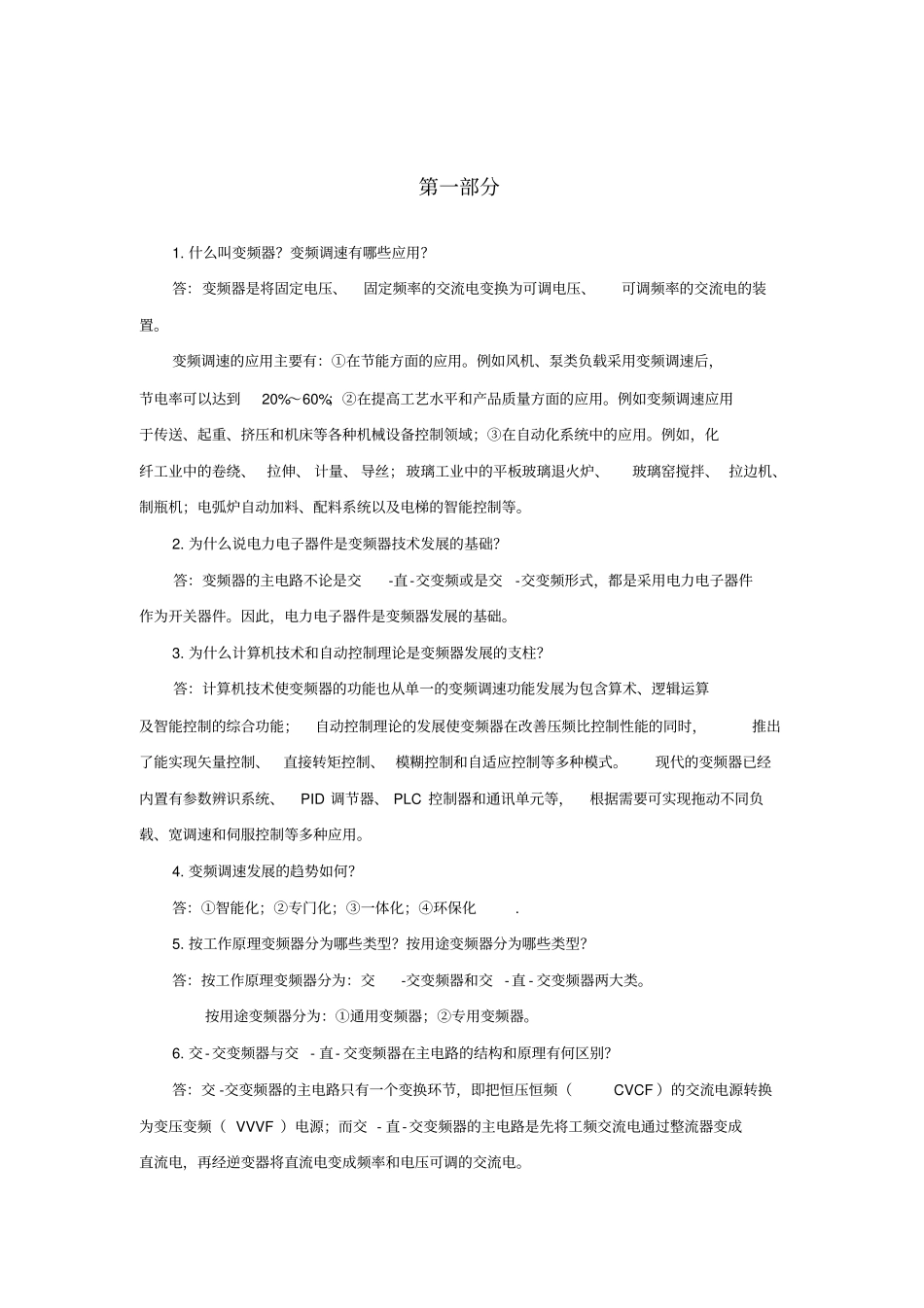

第一部分1.什么叫变频器？变频调速有哪些应用？答：变频器是将固定电压、固定频率的交流电变换为可调电压、可调频率的交流电的装置。变频调速的应用主要有：①在节能方面的应用。例如风机、泵类负载采用变频调速后，节电率可以达到20%～60%；②在提高工艺水平和产品质量方面的应用。例如变频调速应用于传送、起重、挤压和机床等各种机械设备控制领域；③在自动化系统中的应用。例如，化纤工业中的卷绕、拉伸、计量、导丝；玻璃工业中的平板玻璃退火炉、玻璃窑搅拌、拉边机、制瓶机；电弧炉自动加料、配料系统以及电梯的智能控制等。2.为什么说电力电子器件是变频器技术发展的基础？答：变频器的主电路不论是交-直-交变频或是交-交变频形式，都是采用电力电子器件作为开关器件。因此，电力电子器件是变频器发展的基础。3.为什么计算机技术和自动控制理论是变频器发展的支柱？答：计算机技术使变频器的功能也从单一的变频调速功能发展为包含算术、逻辑运算及智能控制的综合功能；自动控制理论的发展使变频器在改善压频比控制性能的同时，推出了能实现矢量控制、直接转矩控制、模糊控制和自适应控制等多种模式。现代的变频器已经内置有参数辨识系统、PID调节器、PLC控制器和通讯单元等，根据需要可实现拖动不同负载、宽调速和伺服控制等多种应用。4.变频调速发展的趋势如何？答：①智能化；②专门化；③一体化；④环保化.5.按工作原理变频器分为哪些类型？按用途变频器分为哪些类型？答：按工作原理变频器分为：交-交变频器和交-直-交变频器两大类。按用途变频器分为：①通用变频器；②专用变频器。6.交-交变频器与交-直-交变频器在主电路的结构和原理有何区别？答：交-交变频器的主电路只有一个变换环节，即把恒压恒频（CVCF）的交流电源转换为变压变频（VVVF）电源；而交-直-交变频器的主电路是先将工频交流电通过整流器变成直流电，再经逆变器将直流电变成频率和电压可调的交流电。7.按控制方式变频器分为哪几种类型？答：按控制方式变频器分为：①V/f控型变频器；②转差频率控制变频器；③矢量控制变频器；④直接转矩控制变频器。第二部分1.交-直-交变频器的主电路包括哪些组成部分？说明各部分的作用。答：交-直-交变频器主电路包括三个组成部分：整流电路、中间电路和逆变电路。整流电路的功能是将交流电转换为直流电；中间电路具有滤波电路或制动作用；逆变电路可将直流电转换为交流电。2.不可控整流电路和可控整流电路的组成和原理有什么区别？答：不可控整流电路整流元件为二极管，不可控整流电路输出的直流电压不可调节；可控整流电路的整流元件为晶闸管，利用晶闸管的可控导电性可使输出的直流电压大小可以调节。3.中间电路有哪几种形式？说明各形式的功能。答：中间电路有滤波电路和制动电路两种形式。滤波电路是利用电容或电感的储能特性，将整流电路输出的直流电压或电流减少谐波分量趋于稳定；而制动电路一般由制动单元和制动电阻组成，可将电动机的再生能量返送电网或消耗掉，并产生制动作用，使电动机快速停车。4.对电压型逆变器和电流型逆变器的特点进行比较。答：电压型逆变器是将整流电路产生的直流电压，通过电容进行滤波后供给逆变电路。由于采用大电容滤波，故输出电压波形比较平直，在理想情况下可以看成一个内阻为零的电压源，逆变电路输出的电压为矩形波或阶梯波。电流型逆变器是将整流输出的直流电压采用大电感滤波，因此，直流电流波形比较平直，因而电源内阻很大，对负载来说基本上是一个电流源，逆变电路输出的交流电流是矩形波。5.说明制动单元电路的原理。答：制动电路一般接于整流器和逆变器的P、N之间，图中的制动单元包括晶体管VB、二极管VDB和制动电阻RB。如果回馈能量较大或要求强制动，还可以选用接于P、R两点上的外接制动电阻REB。当电动机制动时，能量经逆变器回馈到直流侧，使直流侧滤波电容上的电压升高，当该值超过设定值时，即自动给VB施加基极信号，使之导通，将RB(REB)与电容器并联，则存储于电容中的再生能量经RB(REB)消耗掉。6.说明图3-15所示全桥逆变电路的工作原理。答：全桥逆变器可看作两个半桥逆变电路的组合。电路原理如图3-15...
