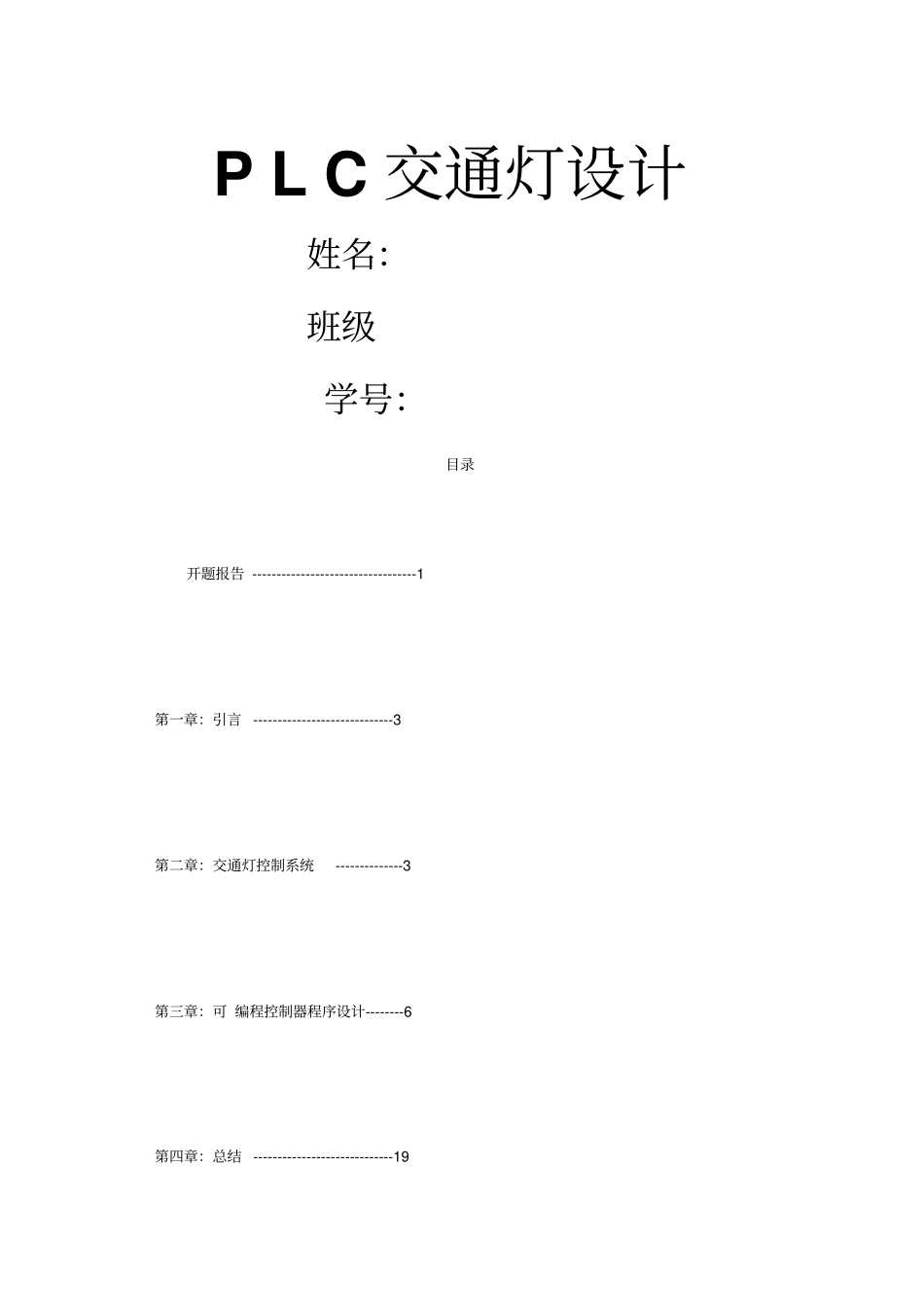

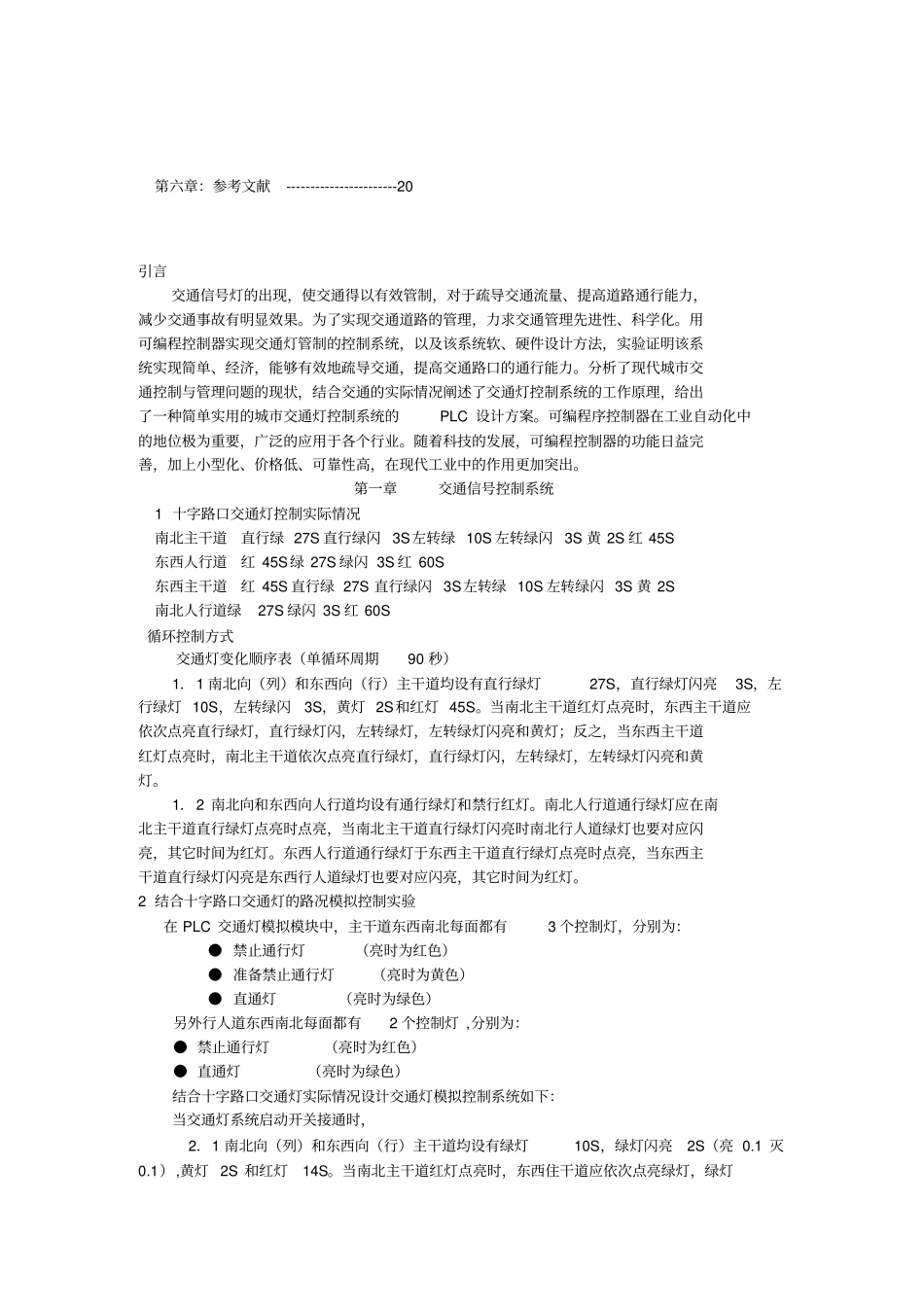

PLC交通灯设计姓名：班级学号：目录开题报告----------------------------------1第一章：引言-----------------------------3第二章：交通灯控制系统--------------3第三章：可编程控制器程序设计--------6第四章：总结-----------------------------19第六章：参考文献-----------------------20引言交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。为了实现交通道路的管理，力求交通管理先进性、科学化。用可编程控制器实现交通灯管制的控制系统，以及该系统软、硬件设计方法，实验证明该系统实现简单、经济，能够有效地疏导交通，提高交通路口的通行能力。分析了现代城市交通控制与管理问题的现状，结合交通的实际情况阐述了交通灯控制系统的工作原理，给出了一种简单实用的城市交通灯控制系统的PLC设计方案。可编程序控制器在工业自动化中的地位极为重要，广泛的应用于各个行业。随着科技的发展，可编程控制器的功能日益完善，加上小型化、价格低、可靠性高，在现代工业中的作用更加突出。第一章交通信号控制系统1十字路口交通灯控制实际情况南北主干道直行绿27S直行绿闪3S左转绿10S左转绿闪3S黄2S红45S东西人行道红45S绿27S绿闪3S红60S东西主干道红45S直行绿27S直行绿闪3S左转绿10S左转绿闪3S黄2S南北人行道绿27S绿闪3S红60S循环控制方式交通灯变化顺序表（单循环周期90秒）1．1南北向（列）和东西向（行）主干道均设有直行绿灯27S，直行绿灯闪亮3S，左行绿灯10S，左转绿闪3S，黄灯2S和红灯45S。当南北主干道红灯点亮时，东西主干道应依次点亮直行绿灯，直行绿灯闪，左转绿灯，左转绿灯闪亮和黄灯；反之，当东西主干道红灯点亮时，南北主干道依次点亮直行绿灯，直行绿灯闪，左转绿灯，左转绿灯闪亮和黄灯。1．2南北向和东西向人行道均设有通行绿灯和禁行红灯。南北人行道通行绿灯应在南北主干道直行绿灯点亮时点亮，当南北主干道直行绿灯闪亮时南北行人道绿灯也要对应闪亮，其它时间为红灯。东西人行道通行绿灯于东西主干道直行绿灯点亮时点亮，当东西主干道直行绿灯闪亮是东西行人道绿灯也要对应闪亮，其它时间为红灯。2结合十字路口交通灯的路况模拟控制实验在PLC交通灯模拟模块中，主干道东西南北每面都有3个控制灯，分别为：●禁止通行灯（亮时为红色）●准备禁止通行灯（亮时为黄色）●直通灯（亮时为绿色）另外行人道东西南北每面都有2个控制灯,分别为：●禁止通行灯（亮时为红色）●直通灯（亮时为绿色）结合十字路口交通灯实际情况设计交通灯模拟控制系统如下：当交通灯系统启动开关接通时，2．1南北向（列）和东西向（行）主干道均设有绿灯10S，绿灯闪亮2S（亮0.1灭0.1）,黄灯2S和红灯14S。当南北主干道红灯点亮时，东西住干道应依次点亮绿灯，绿灯闪亮，黄灯，反之，当东西主干道红灯点亮时，南北主干道依次点亮绿灯，绿灯闪，黄灯。2．2南北向和东西向行人道均设为通行绿灯和禁行红灯。南北人行道通行绿灯应在南北主干道绿灯点亮时点亮，当南北主干道绿灯闪亮和黄灯点亮时南北行人道绿灯也要对应闪亮，其它时间为红灯。东西行人道通行绿灯于东西主干道绿灯点亮是点亮，当东西主干道绿灯闪亮和黄灯点亮时东西行人道绿灯也要对应闪亮，其它时间为红灯。2．3除此之外另设两个功能，使用10个脉冲开关。实现让盲人可以方便通过十字路口和手动控制车流量。其中8个安装在人行道的两边当东西方向行走的盲人要过马路的时候，按下脉冲开关东西向行人道绿灯亮起，南北向主干道红灯闪亮，延迟10秒恢复原来的控制系统。南北向脉冲开关对应东西向功能相同，另外两个脉冲开可以控制车流量，当东西向主干道等待车量较多的时候，按下东西向控制脉冲开关，东西向主干道延长绿灯点亮时间到15秒。东西向行人道绿灯也要对应延长。南北向脉冲开关对应东西向功能相同。3流程图启动开关东西绿灯亮东西绿灯闪东西黄灯亮东西红灯亮东西主干道10S2S2S14南北红灯亮南北绿灯亮南北绿灯闪南北黄灯亮南北主干道14S10S2S2S启动开关南北红灯亮南北绿灯南北绿灯闪14S10S4S东西绿灯亮东西绿灯闪东西红灯亮10S4S14S东西行人道南北行人道结束结束...
