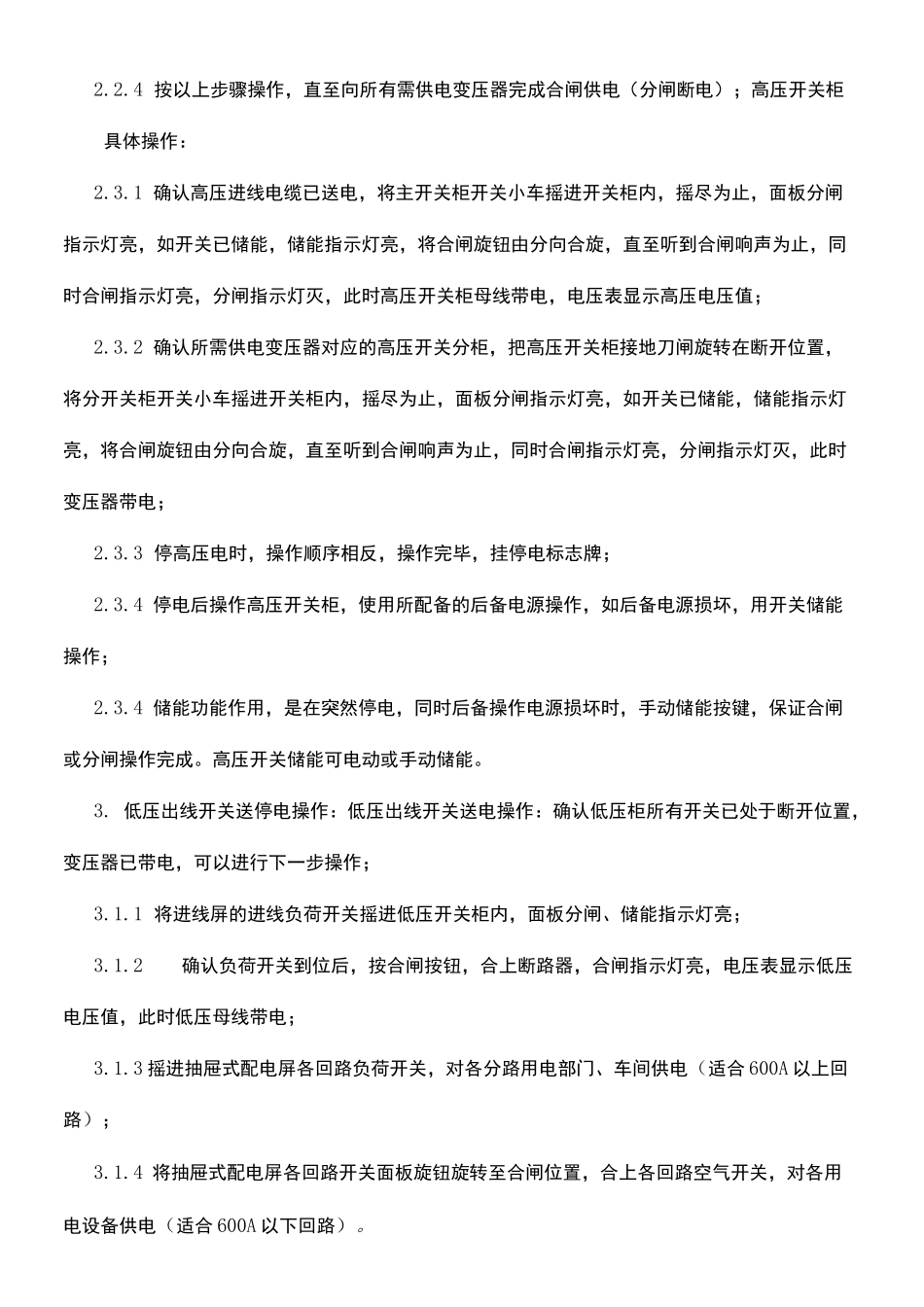

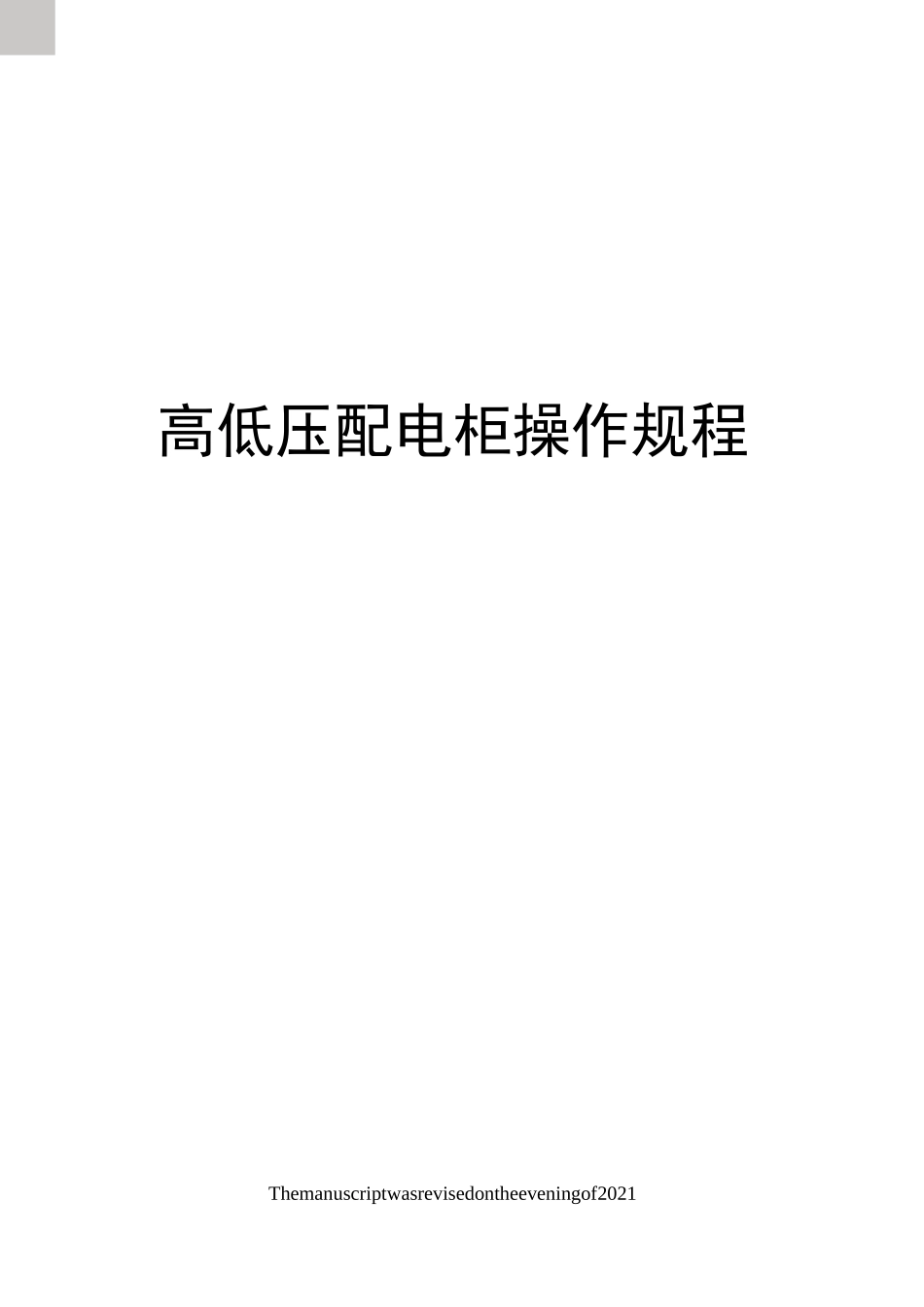

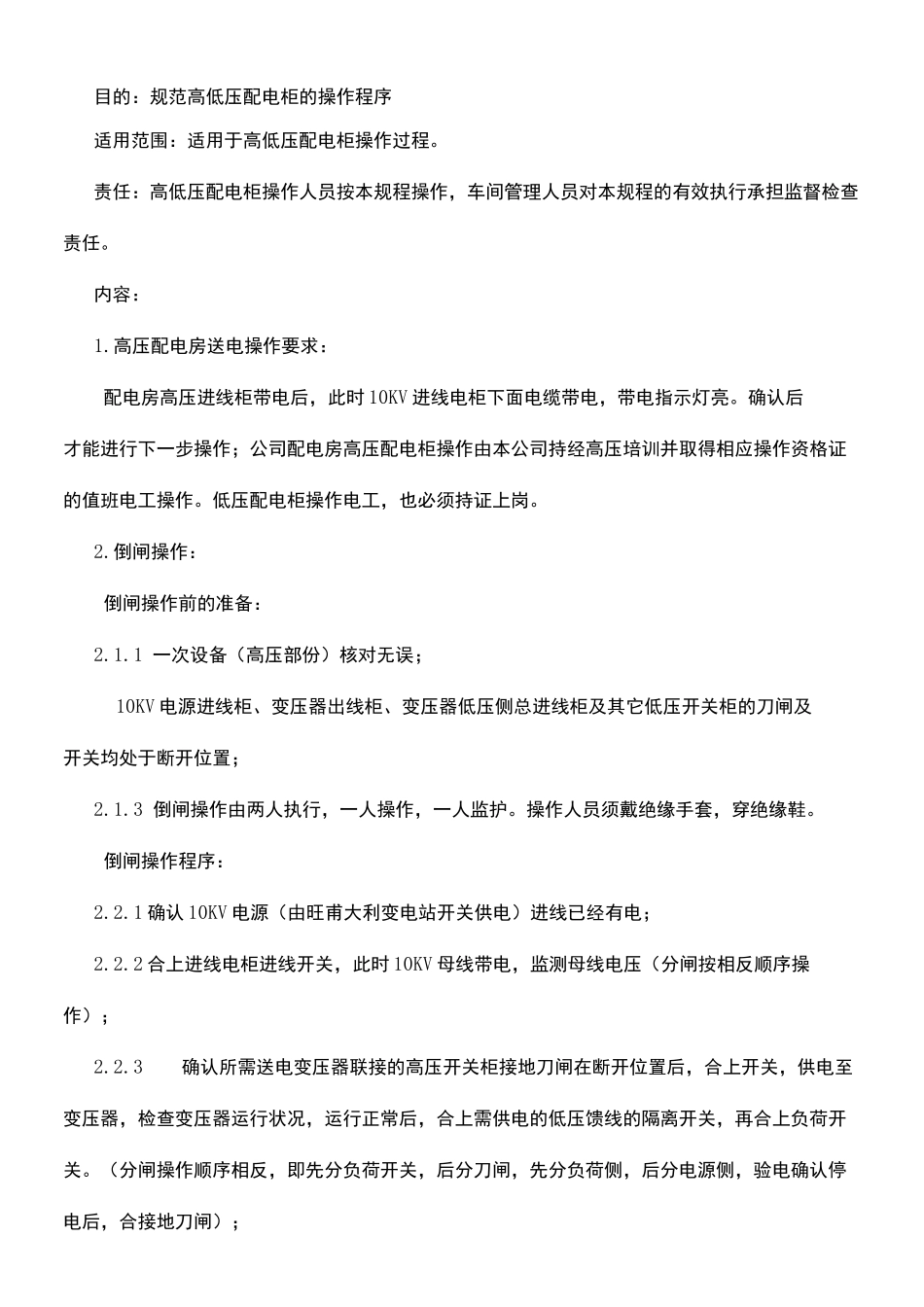

高低压配电柜操作规程Themanuscriptwasrevisedontheeveningof2021目的:规范高低压配电柜的操作程序适用范围:适用于高低压配电柜操作过程。责任:高低压配电柜操作人员按本规程操作,车间管理人员对本规程的有效执行承担监督检查责任。内容:1.高压配电房送电操作要求:配电房高压进线柜带电后,此时10KV进线电柜下面电缆带电,带电指示灯亮。确认后才能进行下一步操作;公司配电房高压配电柜操作由本公司持经高压培训并取得相应操作资格证的值班电工操作。低压配电柜操作电工,也必须持证上岗。2.倒闸操作:倒闸操作前的准备:2.1.1一次设备(高压部份)核对无误;10KV电源进线柜、变压器出线柜、变压器低压侧总进线柜及其它低压开关柜的刀闸及开关均处于断开位置;2.1.3倒闸操作由两人执行,一人操作,一人监护。操作人员须戴绝缘手套,穿绝缘鞋。倒闸操作程序:2.2.1确认10KV电源(由旺甫大利变电站开关供电)进线已经有电;2.2.2合上进线电柜进线开关,此时10KV母线带电,监测母线电压(分闸按相反顺序操作);2.2.3确认所需送电变压器联接的高压开关柜接地刀闸在断开位置后,合上开关,供电至变压器,检查变压器运行状况,运行正常后,合上需供电的低压馈线的隔离开关,再合上负荷开关。(分闸操作顺序相反,即先分负荷开关,后分刀闸,先分负荷侧,后分电源侧,验电确认停电后,合接地刀闸);2.2.4按以上步骤操作,直至向所有需供电变压器完成合闸供电(分闸断电);高压开关柜具体操作:2.3.1确认高压进线电缆已送电,将主开关柜开关小车摇进开关柜内,摇尽为止,面板分闸指示灯亮,如开关已储能,储能指示灯亮,将合闸旋钮由分向合旋,直至听到合闸响声为止,同时合闸指示灯亮,分闸指示灯灭,此时高压开关柜母线带电,电压表显示高压电压值;2.3.2确认所需供电变压器对应的高压开关分柜,把高压开关柜接地刀闸旋转在断开位置,将分开关柜开关小车摇进开关柜内,摇尽为止,面板分闸指示灯亮,如开关已储能,储能指示灯亮,将合闸旋钮由分向合旋,直至听到合闸响声为止,同时合闸指示灯亮,分闸指示灯灭,此时变压器带电;2.3.3停高压电时,操作顺序相反,操作完毕,挂停电标志牌;2.3.4停电后操作高压开关柜,使用所配备的后备电源操作,如后备电源损坏,用开关储能操作;2.3.4储能功能作用,是在突然停电,同时后备操作电源损坏时,手动储能按键,保证合闸或分闸操作完成。高压开关储能可电动或手动储能。3.低压出线开关送停电操作:低压出线开关送电操作:确认低压柜所有开关已处于断开位置,变压器已带电,可以进行下一步操作;3.1.1将进线屏的进线负荷开关摇进低压开关柜内,面板分闸、储能指示灯亮;3.1.2确认负荷开关到位后,按合闸按钮,合上断路器,合闸指示灯亮,电压表显示低压电压值,此时低压母线带电;3.1.3摇进抽屉式配电屏各回路负荷开关,对各分路用电部门、车间供电(适合600A以上回路);3.1.4将抽屉式配电屏各回路开关面板旋钮旋转至合闸位置,合上各回路空气开关,对各用电设备供电(适合600A以下回路)。低压出线开关停电操作:3.2.1断开各支路空气断路器;3.2.2再断开各配电屏隔离开关;3.2.3断开变压器进线屏的断路器;3.2.4断开进线屏的进线隔离开关;3.2.5挂停电标志牌。4.停电检修操作:断开低压屏向各负荷送电的空气断路器及隔离开关;断开低压进线屏的断路器以及进线隔离开关;断开高压变压器出线柜上的负荷开关;断开高压变压器出线柜上的隔离刀闸;合上接地刀闸;在变压器室对变压器高低压侧验电、放电,挂接地线和挂上标示牌,方可进行检修工作。5.低压配电柜联络开关使用注意事项:1#、2#、动物房低压配电房,当两台供电变压器中一台出现故障或检修时,可使用另一台变压器通过联络开关连接,实现整个配电房配电柜联网供电;由于各配电房的联络开关与主进线开关没有电气联锁功能,2#、动物房低压配电房也只有机械联锁功能,为防止误操作而发生重大事故,必需严格按照操作规程操作;当其中一路供电线路故障或检修时,首先按第四点操作,然后再次确认该线路进线柜开关处于断路位置时,才能将联络开关合上供电;恢复正常供电时,必需首先断...
