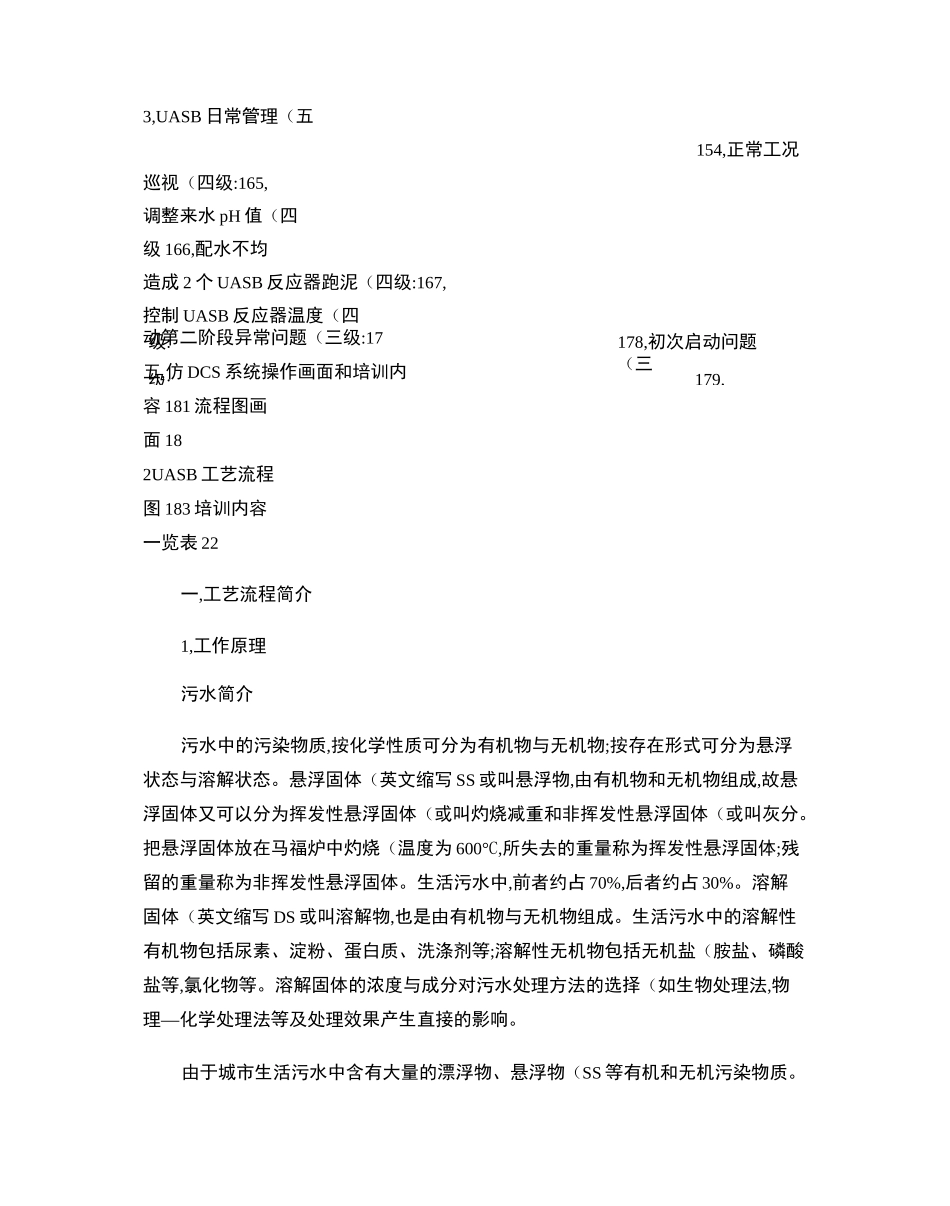

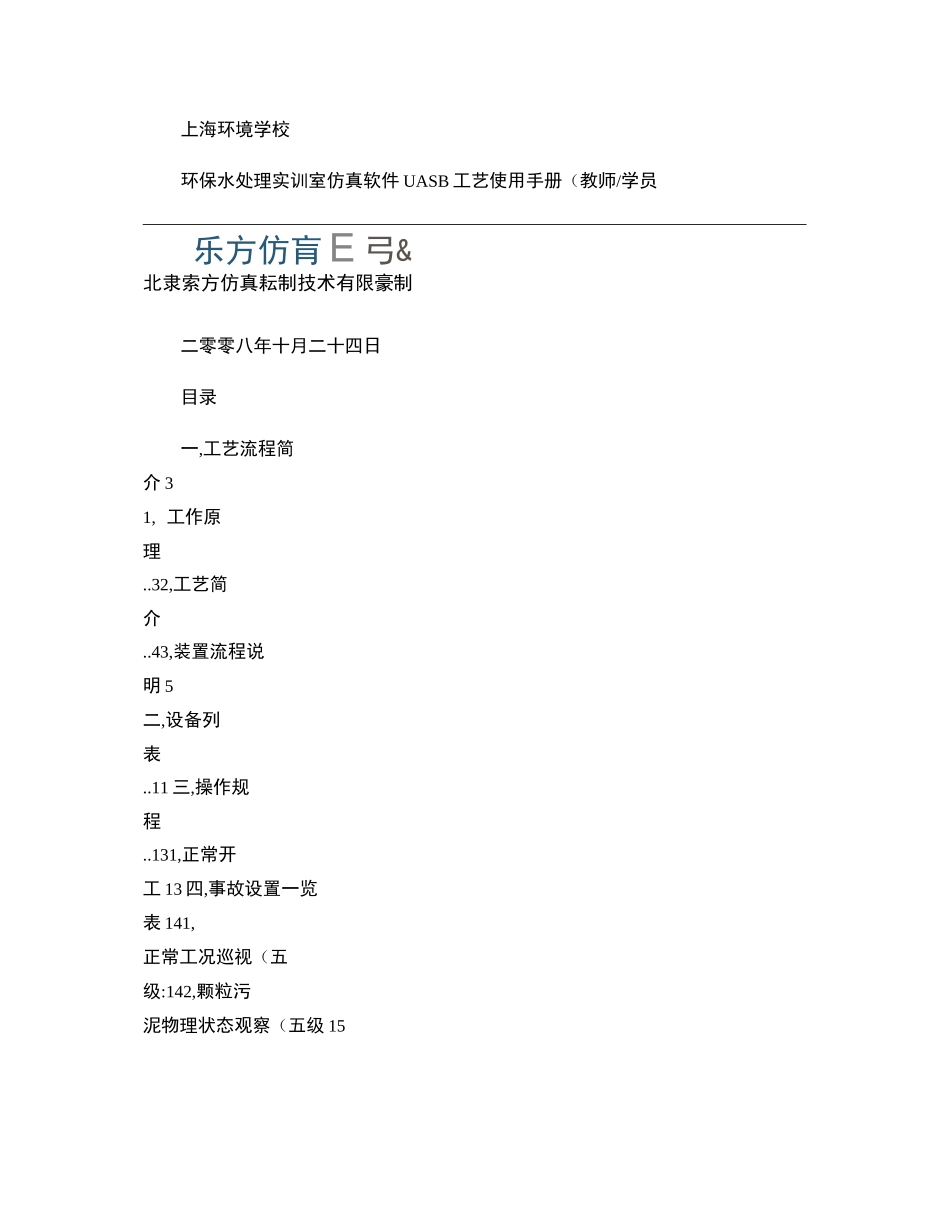

上海环境学校环保水处理实训室仿真软件UASB工艺使用手册（教师/学员乐方仿肓E弓&北隶索方仿真耘制技术有限豪制二零零八年十月二十四日目录一,工艺流程简介31,工作原理..32,工艺简介..43,装置流程说明5二,设备列表..11三,操作规程..131,正常开工13四,事故设置一览表141,正常工况巡视（五级:142,颗粒污泥物理状态观察（五级15级:178,初次启动问题（三级:179,3,UASB日常管理（五154,正常工况巡视（四级:165,调整来水pH值（四级166,配水不均造成2个UASB反应器跑泥（四级:167,控制UASB反应器温度（四动第二阶段异常问题（三级:17五,仿DCS系统操作画面和培训内容181流程图画面182UASB工艺流程图183培训内容一览表22一,工艺流程简介1,工作原理污水简介污水中的污染物质,按化学性质可分为有机物与无机物;按存在形式可分为悬浮状态与溶解状态。悬浮固体（英文缩写SS或叫悬浮物,由有机物和无机物组成,故悬浮固体又可以分为挥发性悬浮固体（或叫灼烧减重和非挥发性悬浮固体（或叫灰分。把悬浮固体放在马福炉中灼烧（温度为600°C,所失去的重量称为挥发性悬浮固体;残留的重量称为非挥发性悬浮固体。生活污水中,前者约占70%,后者约占30%。溶解固体（英文缩写DS或叫溶解物,也是由有机物与无机物组成。生活污水中的溶解性有机物包括尿素、淀粉、蛋白质、洗涤剂等;溶解性无机物包括无机盐（胺盐、磷酸盐等,氯化物等。溶解固体的浓度与成分对污水处理方法的选择（如生物处理法,物理—化学处理法等及处理效果产生直接的影响。由于城市生活污水中含有大量的漂浮物、悬浮物（SS等有机和无机污染物质。因此,在排放前,必须对城市生活污水进行物理、化学和生物处理,使出水水质达到国家规定的排放标准。污水的物理处理法的去除对象是漂浮物和悬浮物质。其处理方法可分为筛滤截留法（设备有筛网、格栅、微滤机等、重力分离法（设备有沉砂池、沉淀池、SBR池等、离心分离法（设备有离心机、旋流分离器等等。污水的生物处理法包括活性污泥法和生物膜法等。活性污泥处理系统的新工艺包括氧化沟、间歇式活性污泥处理系统（SBR和AB法等。格栅栅格由一组平行的金属栅条或筛网制成,安装在污水渠道、泵房集水井的进口处或污水处理厂的端部,用以截留较大的悬浮物或漂浮物,如纤维、碎皮、毛发、木屑、塑料制品等,以便减轻后续处理构筑物的处理负荷,并使之正常运行。被截流的物质称为栅渣。沉淀污水中的悬浮物质,可以在重力的作用下沉淀去除。这是一种物理过程,简便易行,效果良好,是污水处理的重要技术之一。沉砂池的功能是去除比重较大的无机颗粒（如泥砂、煤渣等。沉砂池一般设于泵站、倒虹管前,以便减轻无机颗粒对水泵、管道的磨损;也可设于初次沉淀池前,以减轻沉淀池负荷及改善污水处理构筑物的处理条件。常用的沉砂池有平流沉砂池、曝气沉砂池、多尔沉砂池等。沉淀池按工艺布置的不同,可分为初次沉淀池和二次沉淀池。初次沉淀池是一级污水处理厂的主体处理构筑物,或作为二级污水处理厂的预处理构筑物设在生物处理构筑物的前面,处理对象是悬浮物质（约可除去40%—50%,同时可以去除部分BOD5（约可除去20%—30%的BOD5,主要是悬浮性BOD5,可改善生物处理构筑物的运行条件并降低其BOD5负荷。初次沉淀池中的沉淀物质称为初次沉淀污泥;二次沉淀池设在生物处理构筑物（活性污泥法或生物膜法的后面,用于沉淀去除活性污泥或腐殖污泥（生物膜法脱落的生物膜,它是生物处理系统的重要组成部分。沉淀池按池内水流方向的不同可分为平流式沉淀池、辐流式沉淀池和竖流式沉淀池。UASB上流式厌氧污泥床（UpflowAnaerobicSludgeBlanket,UASB,已成为应用最广泛的厌氧处理方法。UASB反应器在运行过程中,废水以一定的流速自反应器的底部进入反应器,水流在反应器中的上升流速一般为0.5〜1.5m/h，多宜在0.6〜0.9之间。水流依次流经污泥床，污泥悬浮层至三相分离器及沉淀区。UASB反应器中的水流呈推流形式，进水与污泥床及污泥悬浮层中的微生物充分混合接触并进行厌氧分解。厌氧分解过程中产生的沼气在上升过程中将污泥颗粒托起。由于大量气泡的产生，即使在较低的有机负荷和水力负荷的条件下也能看到污泥床的明显的膨胀。随着反应器产气量的不...
