家用中央空调设计规范VIP免费

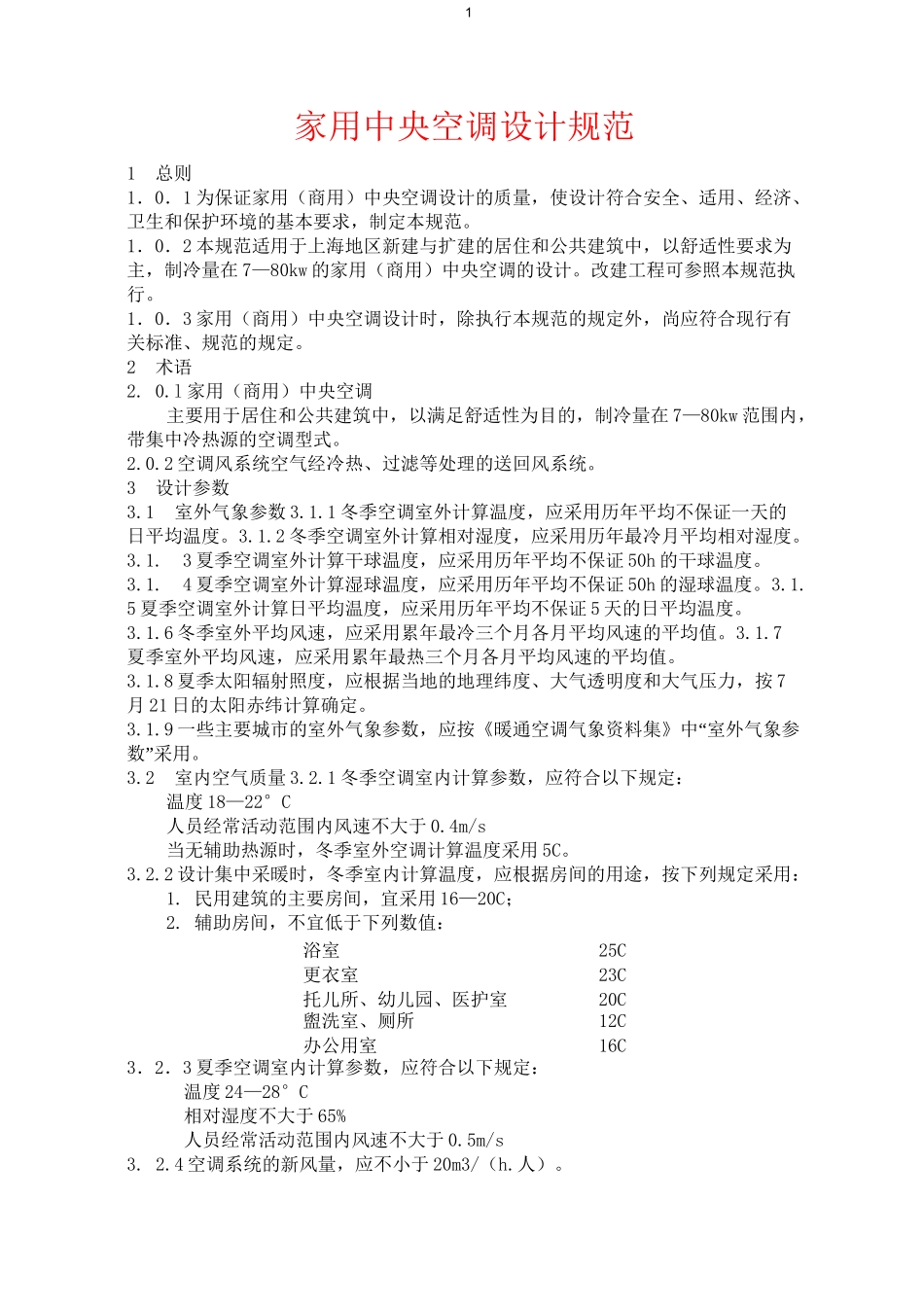

1家用中央空调设计规范1总则1．0．1为保证家用（商用）中央空调设计的质量，使设计符合安全、适用、经济、卫生和保护环境的基本要求，制定本规范。1．0．2本规范适用于上海地区新建与扩建的居住和公共建筑中，以舒适性要求为主，制冷量在7—80kw的家用（商用）中央空调的设计。改建工程可参照本规范执行。1．0．3家用（商用）中央空调设计时，除执行本规范的规定外，尚应符合现行有关标准、规范的规定。2术语2.0.l家用（商用）中央空调主要用于居住和公共建筑中，以满足舒适性为目的，制冷量在7—80kw范围内，带集中冷热源的空调型式。2.0.2空调风系统空气经冷热、过滤等处理的送回风系统。3设计参数3.1室外气象参数3.1.1冬季空调室外计算温度，应采用历年平均不保证一天的日平均温度。3.1.2冬季空调室外计算相对湿度，应采用历年最冷月平均相对湿度。3.1.3夏季空调室外计算干球温度，应采用历年平均不保证50h的干球温度。3.1.4夏季空调室外计算湿球温度，应采用历年平均不保证50h的湿球温度。3.1.5夏季空调室外计算日平均温度，应采用历年平均不保证5天的日平均温度。3.1.6冬季室外平均风速，应采用累年最冷三个月各月平均风速的平均值。3.1.7夏季室外平均风速，应采用累年最热三个月各月平均风速的平均值。3.1.8夏季太阳辐射照度，应根据当地的地理纬度、大气透明度和大气压力，按7月21日的太阳赤纬计算确定。3.1.9一些主要城市的室外气象参数，应按《暖通空调气象资料集》中“室外气象参数”采用。3.2室内空气质量3.2.1冬季空调室内计算参数，应符合以下规定：温度18—22°C人员经常活动范围内风速不大于0.4m/s当无辅助热源时，冬季室外空调计算温度采用5C。3.2.2设计集中采暖时，冬季室内计算温度，应根据房间的用途，按下列规定采用：1.民用建筑的主要房间，宜采用16—20C；2.辅助房间，不宜低于下列数值：浴室25C更衣室23C托儿所、幼儿园、医护室20C盥洗室、厕所12C办公用室16C3．2．3夏季空调室内计算参数，应符合以下规定：温度24—28°C相对湿度不大于65%人员经常活动范围内风速不大于0.5m/s3.2.4空调系统的新风量，应不小于20m3/（h.人）。23．2．5室内空气中可吸入颗粒物的浓度应符合《室内空气中可吸人颗粒物卫生标准》（GB17095）的规定，不应大于0.15mg/m3。3.2.6通风与空调系统产生的噪声，传播至住宅主要使用房间的噪声级应不大于46dB（A）。4空气调节4.1负荷计算4.1.1在方案设计阶段，可采用冷负荷指标估算确定；在初步设计阶段，可采用分项简化计算方法进行，分项内容包括围护结构、人员、设备、灯光、食物和新风（或渗透风），其中国护结构负荷项可按经验指标估算确定；在施工图设计阶段，均应对空调房间或区域进行逐时冷负荷计算。4.1.2逐时冷负荷计算应按国家现行《采暖通风与空气调节设计规范》的要求进行。4.1.3空调房间或区域的夏季冷负荷，应按各项逐时冷负荷的综合最大值确定。4.1.4空调系统冷负荷，应根据所服务房间的同时使用情况，按各空调房间或区域逐时冷负荷的综合最大值确定。4.1.5对间歇使用空调的房间，在选择空调末端设备时，应充分考虑建筑物蓄热特性形成的负荷。4.1.6对能单独使用空调的房间，在选择空调末端设备时，应考虑邻室不使用空调时形成的负荷。4.1.7空调系统的冬季热负荷，可参考夏季冷负荷的数值，乘上经验系数决定。4.2系统设计4.2.1属下列情况之一时，宜分别设置空调风系统：1.使用时间不同的房间；2.温度基数要求不同的房间；3.空气中含有异味、油烟或其他有害物质的房间；4.负荷特性相差较大及同时分别需供冷与供热的房间或区域。4.2.2当房间舒适度要求较高时，宜采用各个房间可进行室内温度独立控制的空调系统。4.2.3对于舒适度要求较高、人员较长时间逗留的场所，应采取保证新风量的措施。4.2.4有条件时，应优先采用变频或具有节能效果的变容量控制的空调系统；变频设备产生的高次谐波强度应符合国家有关标准的规定。4.2.5采用分体多联空调系统时，应符合下列规定：1.同一空调系统中，具有需同时分别供冷与供热的房间时，宜选择带有热回收的、能同时供冷与供热的空调系统；2.同一空调系统的规模、制冷剂管道最大长度。设备...
