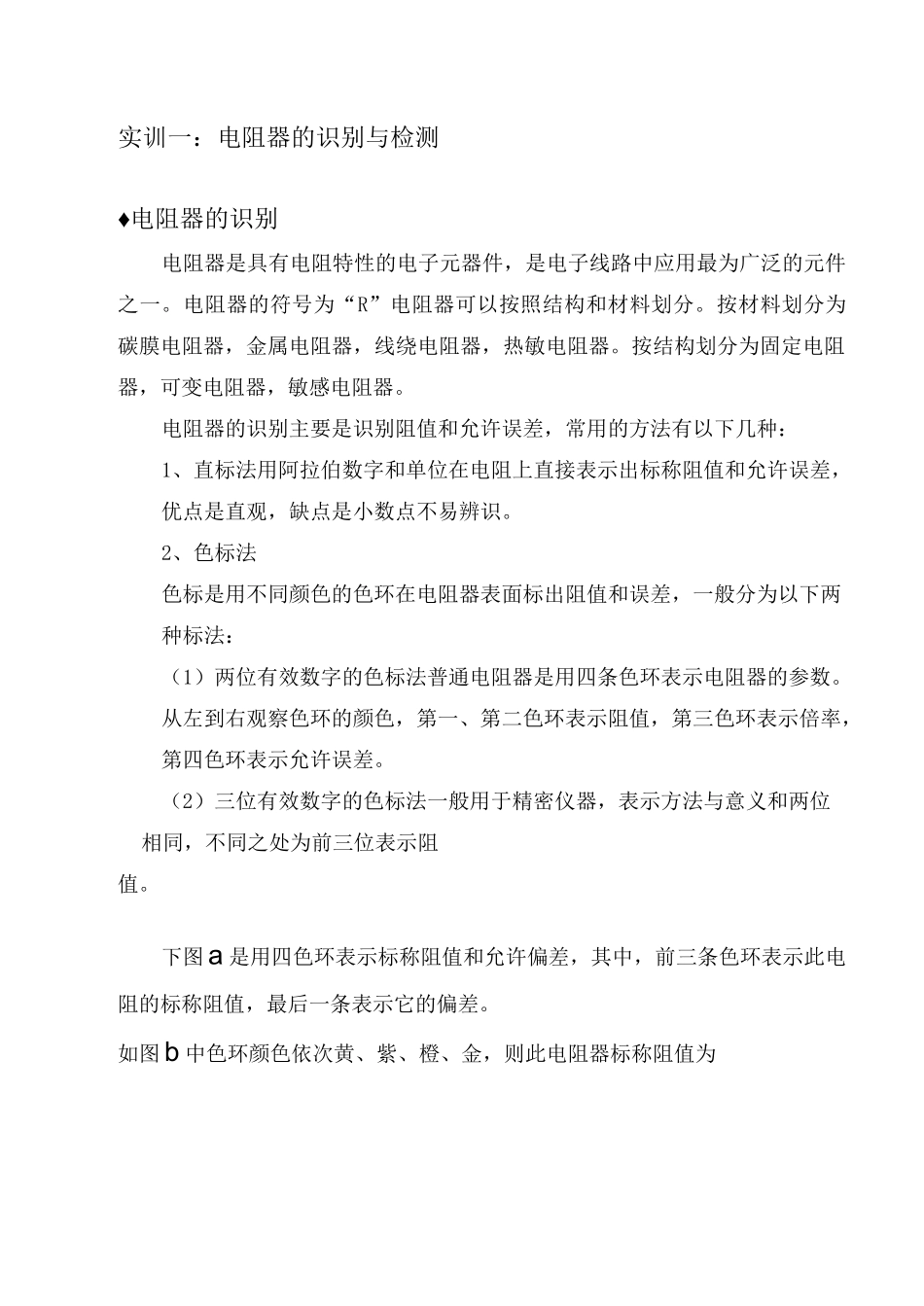

实训一：电阻器的识别与检测♦电阻器的识别电阻器是具有电阻特性的电子元器件，是电子线路中应用最为广泛的元件之一。电阻器的符号为“R”电阻器可以按照结构和材料划分。按材料划分为碳膜电阻器，金属电阻器，线绕电阻器，热敏电阻器。按结构划分为固定电阻器，可变电阻器，敏感电阻器。电阻器的识别主要是识别阻值和允许误差，常用的方法有以下几种：1、直标法用阿拉伯数字和单位在电阻上直接表示出标称阻值和允许误差，优点是直观，缺点是小数点不易辨识。2、色标法色标是用不同颜色的色环在电阻器表面标出阻值和误差，一般分为以下两种标法：（1）两位有效数字的色标法普通电阻器是用四条色环表示电阻器的参数。从左到右观察色环的颜色，第一、第二色环表示阻值，第三色环表示倍率，第四色环表示允许误差。（2）三位有效数字的色标法一般用于精密仪器，表示方法与意义和两位相同，不同之处为前三位表示阻值。下图a是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。如图b中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为颜色第一有效数字第二有效数字第三有效数字倍率允许误差47xW3Q=47kQ，偏差±亍怖。如图c电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：&甌10一2二&也土戈0%。L标称値第…位宵加憤l标粽讥第二如羽諛值们效怕席o的吟数允许忻、.下图4-4是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差,通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。图4-5中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：175X10-3O=1.75^，偏差为±1%。厂标总爲第…狡有效值I—标祢他第一也有效値I-掃称值第三位有敲值L询啟值启。的牟樂I|—尤诃幣芒■丨<图4-4>红22210+-2%橙33310黄44410绿55510+-0.5%471沪"UhxI〔厂V竹沪站QSi=^.8£i±2OI:310''+1%但=175XW红1=1.T蓝66610+-0.25%紫77710+-0.1%灰88810白99910金10银10♦电阻器的检测1、选择量程通过由大到小调整欧姆档的量程，使指针在表头中间区域。2、欧姆调零将万用表红黑表笔相接，调节欧姆调零旋钮，使指针指在欧姆刻度线的零位上。注意每次换量程后都要进行欧姆调零。3、测量阻值右手握两表笔，左手捏住电阻器，将表笔跨接在被测电阻两侧。注意手指不能接触被测电阻的两端引线，以免人体电阻影响，特别是测量大电阻时。4、读数读出表头欧姆刻度线上指针所指读数，实际阻值为该读数和量程的倍率之积实训二：电容器的识别与检测一、电容器的容量值标注方法字母数字混合标法这种方法是国际电工委员会推荐的表示方法。具体内容是：用2~4位数字和一个字母表示标称容量，其中数字表示有效数值,字母表示数值的单位。字母有时既表示单位也表示小数点。如：=47xIO"3^LF=0.047^3/^3=3.3[LF5«9=5.9xl03pF=5900pF2p2=2.2pF边=0.22出F不标单位的直接表示法这种方法是用1~4位数字表示，容量单位为pF。如数字部分大于1时，单位为皮法，当数字部分大于0小于1时，其单位为微法（mF）。如3300表示3300皮法（pF），680表示680皮法（pF），7表示7皮法（pF），0.056表示0.056微法（mF）。电容器容量的数码表示法一般用三位数表示容量的大小，前面两位数字为电容器标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位是pF。如：102=10xlOapF=1000pF221=l『pF=220pF224=22x104pF=220000pF=0.22^473=103pF=47000pF=0.047^电容器容量误差的表示法有两种。一种是将电容量的绝对误差范围直接标志在电容器上，即直接表示法。如2.2±0.2pF。另一种方法是直接将字母或百分比误差标志在电容器上。字母表示的百分比误差是：D表示土0.5%；F表示土0.1%；G表示土2%；J表示土5%；K表示±10%；M表示土20%；N表示土30%；P表示土50%。如电容器上标有334K则表示0.33mF,误差为±10%；如电容器上标有103P表示这个电容器的容量变化范围为0.01~0.02mF,P不能误认为是单位pF。二、有极性电解电容器的引脚极性的表示方式：勧（c）仙1•采用不同的端头形状来表示引脚的极性，见图（b）,（c）所示，这种方式往往出...
