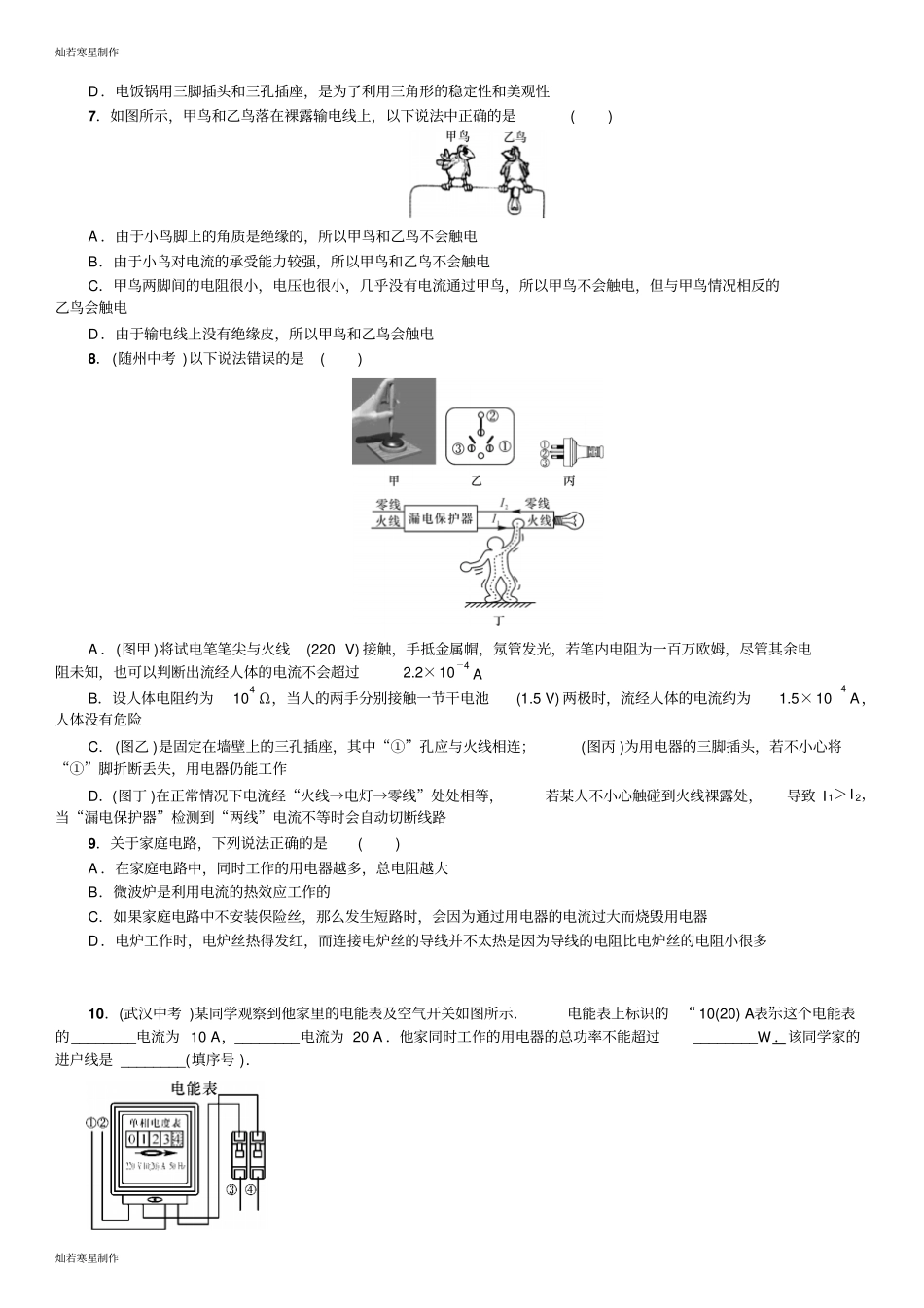

灿若寒星制作灿若寒星制作19、3家庭电路与安全用电1．(天津中考)图中有关家庭电路的连接完全正确的是()2．(南充中考)家庭电路中，空气开关的主要作用是()A．保持电路的电压不变B．可以节省电能C．保证用电器功率不变D．当电路中电流过大时自动切断电路3．如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，下图中接线情况正确的是()4．如图所示是生活用电的几种做法，其中正确的是()A.测电笔的握法B.有金属外壳的用电器使用三脚插头C.同时使用多个大功率用电器D.使用绝缘皮破损的导线5．(长沙中考)如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是(四只灯泡的额定电压均为220V)()A．灯泡L1所在支路正常B．灯泡L2所在支路正常C．灯泡L3所在支路正常D．装好保险丝，合上所有开关后，灯泡都能正常发光6．安全教育已越来越引起学校和社会各界的高度重视．某中学在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应回答“对”的是()A．如果发生了触电事故，要立即切断电源B．若没有保险丝，可用细钢丝代替C．控制家用电器的开关应该安装在零线上灿若寒星制作灿若寒星制作D．电饭锅用三脚插头和三孔插座，是为了利用三角形的稳定性和美观性7．如图所示，甲鸟和乙鸟落在裸露输电线上，以下说法中正确的是()A．由于小鸟脚上的角质是绝缘的，所以甲鸟和乙鸟不会触电B．由于小鸟对电流的承受能力较强，所以甲鸟和乙鸟不会触电C．甲鸟两脚间的电阻很小，电压也很小，几乎没有电流通过甲鸟，所以甲鸟不会触电，但与甲鸟情况相反的乙鸟会触电D．由于输电线上没有绝缘皮，所以甲鸟和乙鸟会触电8．(随州中考)以下说法错误的是()A．(图甲)将试电笔笔尖与火线(220V)接触，手抵金属帽，氖管发光，若笔内电阻为一百万欧姆，尽管其余电阻未知，也可以判断出流经人体的电流不会超过2.2×10－4AB．设人体电阻约为104Ω，当人的两手分别接触一节干电池(1.5V)两极时，流经人体的电流约为1.5×10－4A，人体没有危险C．(图乙)是固定在墙壁上的三孔插座，其中“①”孔应与火线相连；(图丙)为用电器的三脚插头，若不小心将“①”脚折断丢失，用电器仍能工作D．(图丁)在正常情况下电流经“火线→电灯→零线”处处相等，若某人不小心触碰到火线裸露处，导致I1＞I2，当“漏电保护器”检测到“两线”电流不等时会自动切断线路9．关于家庭电路，下列说法正确的是()A．在家庭电路中，同时工作的用电器越多，总电阻越大B．微波炉是利用电流的热效应工作的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多10．(武汉中考)某同学观察到他家里的电能表及空气开关如图所示．电能表上标识的“10(20)A”表示这个电能表的________电流为10A，________电流为20A．他家同时工作的用电器的总功率不能超过________W．该同学家的进户线是________(填序号)．灿若寒星制作灿若寒星制作11．如图所示，电路中打×处表示断路之处，若开关闭合后，用验电笔测试电路中A、B、C点，则不能使验电笔氖灯发亮的点是________．12．(茂名中考)小明家买了新房，他为自己房间安装一盏照明灯和一个插座，如图所示是他设计的电路．图中虚线框1和2是电灯或开关的位置，则开关应装在方框________中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试d、e、f点时，测电笔的氖管都发光，则电路的故障为________________．当发现家用电器或电线着火时，必须先________电源，然后再救火．13．如图甲所示为某宾馆的房卡，只有把房卡插入槽中，房间内的灯和插座才能有电，房卡的作用相当于一个________接在干路上．如图乙所示为宾馆内电热水壶所连导线端头的三脚插头，其中脚________(填“A”“B”或“C”)与电热水壶的金属外壳相连．电热水壶正常工作时，该脚与电热水壶的金属外壳相连，其...
