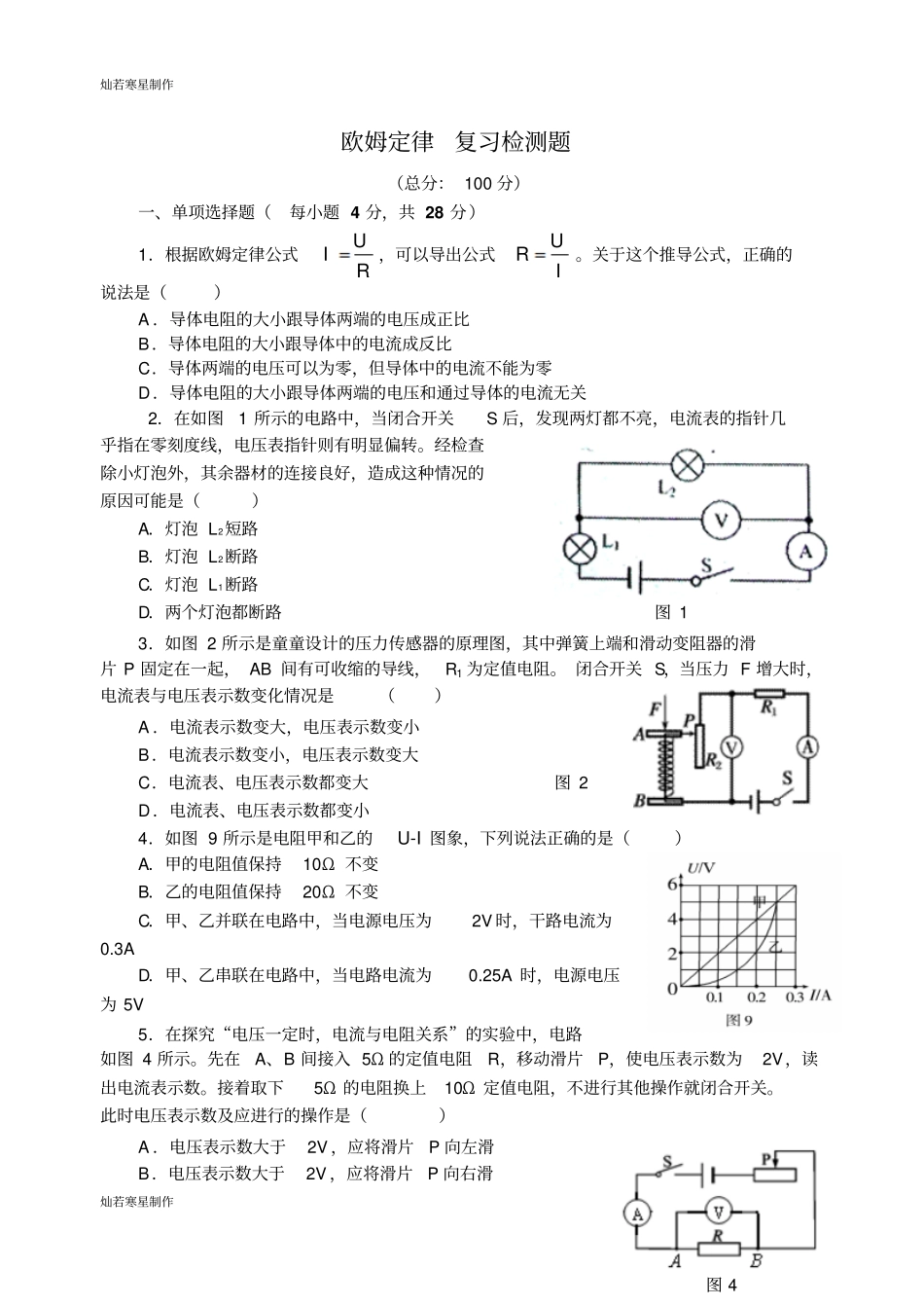

灿若寒星制作灿若寒星制作欧姆定律复习检测题（总分：100分）一、单项选择题（每小题4分，共28分）1．根据欧姆定律公式UIR，可以导出公式URI。关于这个推导公式，正确的说法是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．导体两端的电压可以为零，但导体中的电流不能为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关2．在如图1所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转。经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（）A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路图13．如图2所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。闭合开关S，当压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大图2D．电流表、电压表示数都变小4．如图9所示是电阻甲和乙的U-I图象，下列说法正确的是（）A．甲的电阻值保持10Ω不变B．乙的电阻值保持20Ω不变C．甲、乙并联在电路中，当电源电压为2V时，干路电流为0.3AD．甲、乙串联在电路中，当电路电流为0.25A时，电源电压为5V5．在探究“电压一定时，电流与电阻关系”的实验中，电路如图4所示。先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻换上10Ω定值电阻，不进行其他操作就闭合开关。此时电压表示数及应进行的操作是（）A．电压表示数大于2V，应将滑片P向左滑B．电压表示数大于2V，应将滑片P向右滑图4灿若寒星制作灿若寒星制作C．电压表示数小于2V，应将滑片P向左滑D．电压表示数小于2V，应将滑片P向右滑6．如图5所示的电路，电源电压不变，闭合开关S，灯L1和L2均发光。一段时间后，一盏灯突然熄灭，而电流表和电压表的示数不变，出现这一现象的原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路7．如图6所示，电源电压恒定不变，当开关S接a时，电流表A1与A2的示数之比为3：5；当开关S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（）A．9：10B．4：3C．3：4D．5：2二、填空题（每空2分，共22分）8．在一只阻值为10的电阻两端加上4V电压时，通过它的电流为________A；当它两端电压降为零时，它的电阻是________。9.两个电阻R1=5Ω，R2=15Ω，将它们串联后接到电压为6V的电源。它们串联后的总电阻为______Ω，电阻R1两端的电压为______Ｖ。10．一只小灯泡上标有“3V0.25A”字样，如果电源电压为4V，为使小灯泡正常发光，可以________联一只阻值为________的电阻。11．如图7是电阻RA和RB两端电压与电流的U-I图像。如果将RA和RB串联起来，它们两端电压之比为________；如果将RA和RB并联起来，通过它们的电流之比为________。12．如图8甲所示，电源电压不变，闭合开关，滑片P由b端滑到a端，电压表示数U与电流变示数I的变化关系如图8乙所示，则电源电压为________V，电阻R的阻值为________，滑动变阻器的最大阻值为________。甲乙图8I/AU/VAB2U0U0I02I00图7图5图6灿若寒星制作灿若寒星制作三、实验探究题（18分）13．在“测量小灯泡的电阻”实验中，待测小灯泡额定电压为2.5V。（1）请用笔画线代替导线，将图9甲所示的实验电路未连接部分连接好（连线不得交叉）。闭合开关前，滑动变阻器的滑片应置于________（选填“左”或“右”）端。（2）当开关闭合后，发现小灯泡不亮，通过分折，小宇猜想了一些可能的原因，见下表。请根据小宇的猜想，在表中写出对应的电压表或电流表的示数情况。猜想电压表示数情况电流表示数情况灯泡断路________无灯泡短路________有滑动变阻器断路无________（3）故障排除后，小宇移动滑动变阻器的滑片，记录多组小灯泡两端不同的电压及对应的通过小灯泡的电流值如下表。实验次数123456电压/V0.511.522.53电流/A0.100.160.230.250.26其中第3次电流表的示数如图9乙所示，读数为________A。分析数据可知，小灯泡正常工作时的灯丝电...
