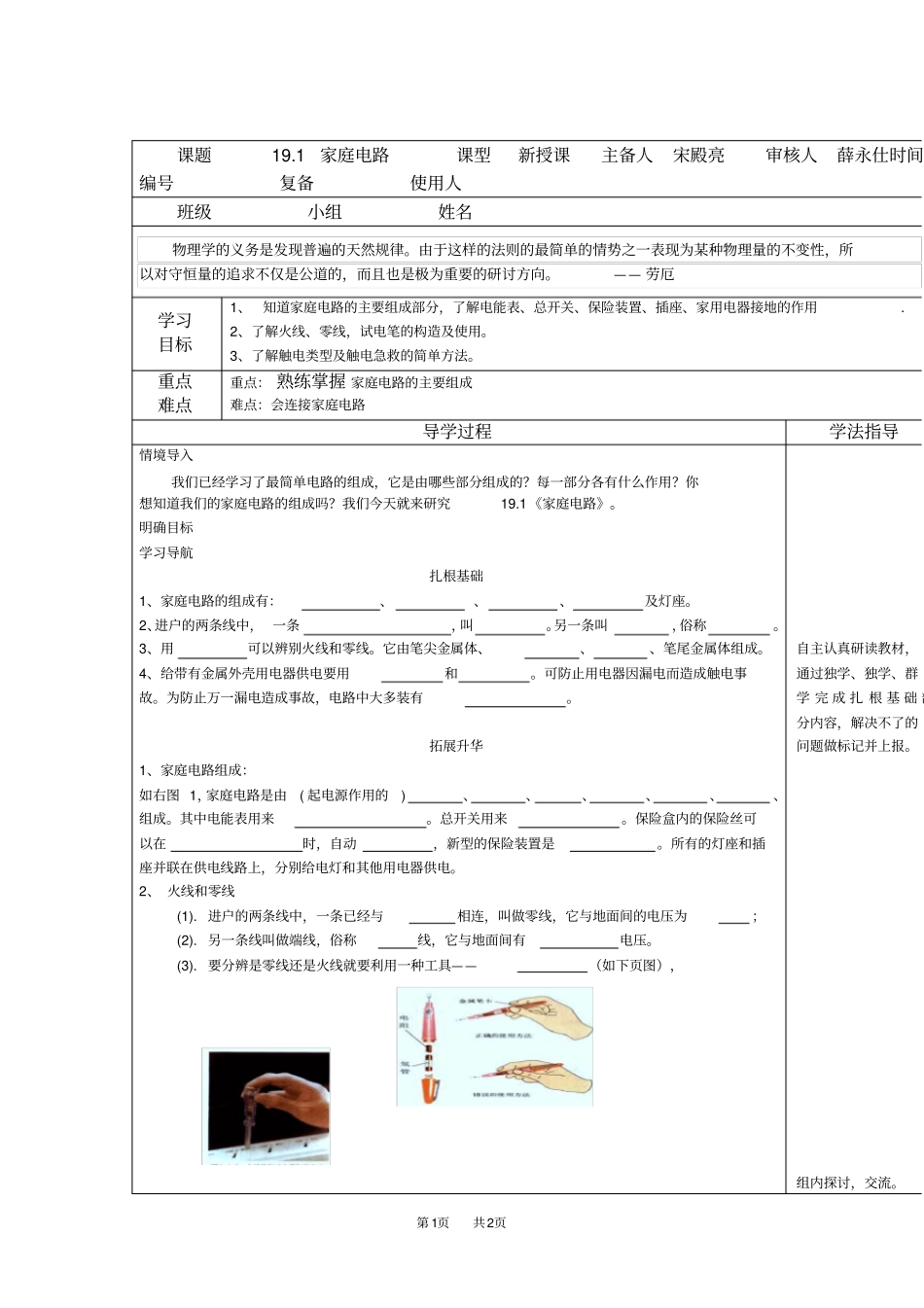

第1页共2页课题19.1家庭电路课型新授课主备人宋殿亮审核人薛永仕时间编号复备使用人班级小组姓名物理学的义务是发现普遍的天然规律。由于这样的法则的最简单的情势之一表现为某种物理量的不变性，所以对守恒量的追求不仅是公道的，而且也是极为重要的研讨方向。——劳厄学习目标1、知道家庭电路的主要组成部分，了解电能表、总开关、保险装置、插座、家用电器接地的作用.2、了解火线、零线，试电笔的构造及使用。3、了解触电类型及触电急救的简单方法。重点难点重点：熟练掌握家庭电路的主要组成难点：会连接家庭电路导学过程学法指导情境导入我们已经学习了最简单电路的组成，它是由哪些部分组成的？每一部分各有什么作用？你想知道我们的家庭电路的组成吗？我们今天就来研究19.1《家庭电路》。明确目标学习导航扎根基础1、家庭电路的组成有：、、、及灯座。2、进户的两条线中，一条，叫。另一条叫，俗称。3、用可以辨别火线和零线。它由笔尖金属体、、、笔尾金属体组成。4、给带有金属外壳用电器供电要用和。可防止用电器因漏电而造成触电事故。为防止万一漏电造成事故，电路中大多装有。拓展升华1、家庭电路组成：如右图1，家庭电路是由(起电源作用的)、、、、、、组成。其中电能表用来。总开关用来。保险盒内的保险丝可以在时，自动，新型的保险装置是。所有的灯座和插座并联在供电线路上，分别给电灯和其他用电器供电。2、火线和零线(1).进户的两条线中，一条已经与相连，叫做零线，它与地面间的电压为；(2).另一条线叫做端线，俗称线，它与地面间有电压。(3).要分辨是零线还是火线就要利用一种工具——（如下页图），自主认真研读教材，通过独学、独学、群学完成扎根基础部分内容，解决不了的问题做标记并上报。组内探讨，交流。第2页共2页3、三线插头和漏电保护器（让学生看书自己说）（合作探究时要全员参与。仔细观察思考，根据实验现象可以得出什么结论，叙述结论时应加上什么条件。达标测评1．小明把台灯插头插人插座，当他闭合台灯开关时，室内其他电灯全部熄灭。检查发现保险丝熔断。造成这一故障的原因可能是（）A．灯座短路B．插座短路C．插头短路D．开关短路2．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，他用测电笔插入书桌边的插座孔进行检查，发现其中两个孔都能使测电笔的氖管发光。故障原因可能是（）A．进户线火线上的保险丝烧断B．进户线零线断了C．电路发生了短路D．书桌边的插座与火线断开3.学校集体宿舍中的保险丝是按规格安装的，但经常被烧断，从而造成断电，发生这种现象的原因可能是下列各项中的哪一个()A.有一只灯泡的灯丝烧断了B.开关里的两个键相碰了C.有的宿舍经常使用大功率电炉D.某个宿舍的电路发生了断路4．如图6所示，把带有开关的电灯、三孔插座正确地连入家庭电路中。学教反思1、在达成过程中还存在哪些些困难？2、本节课的收获有哪些？（整理知识结构）
