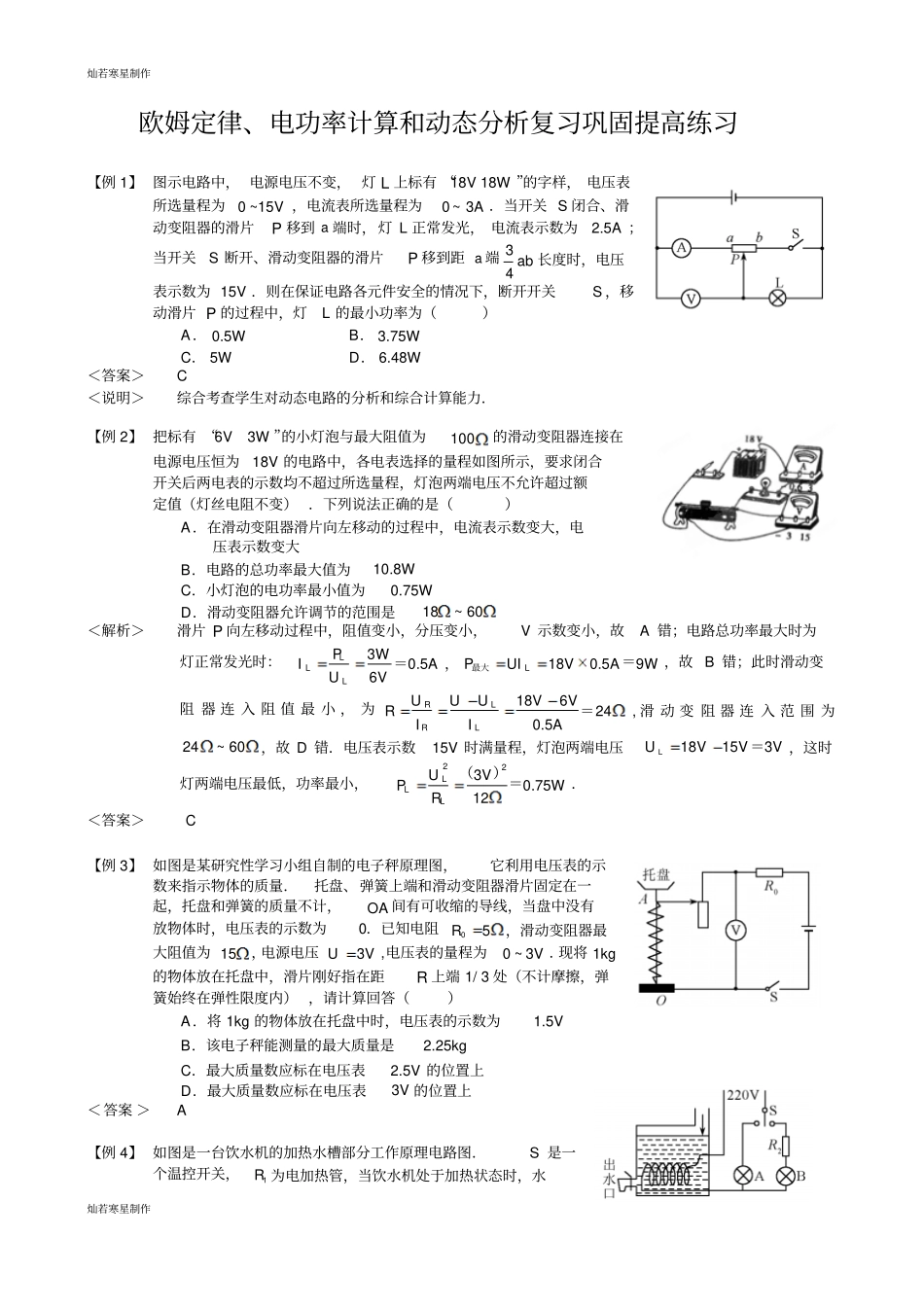

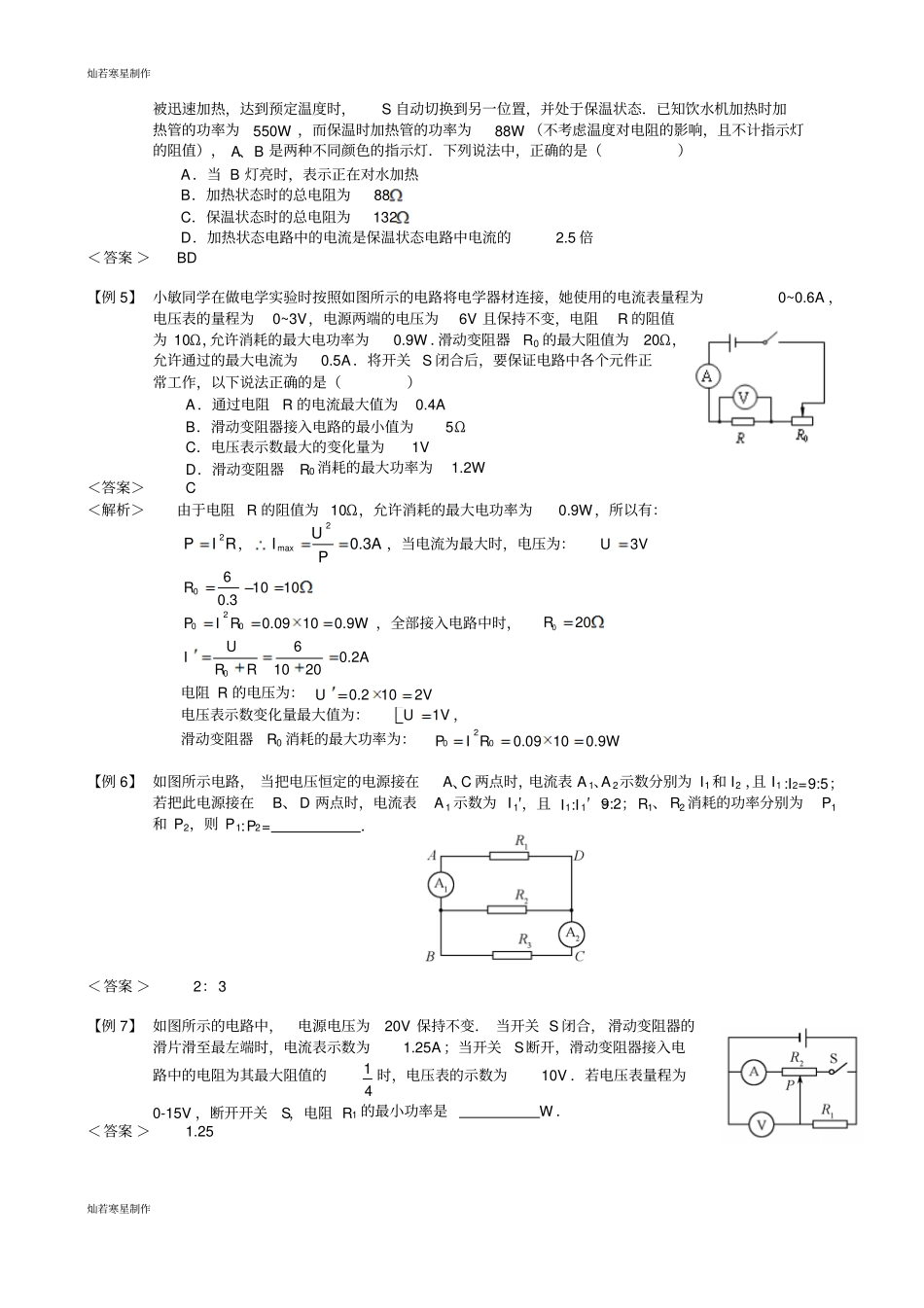

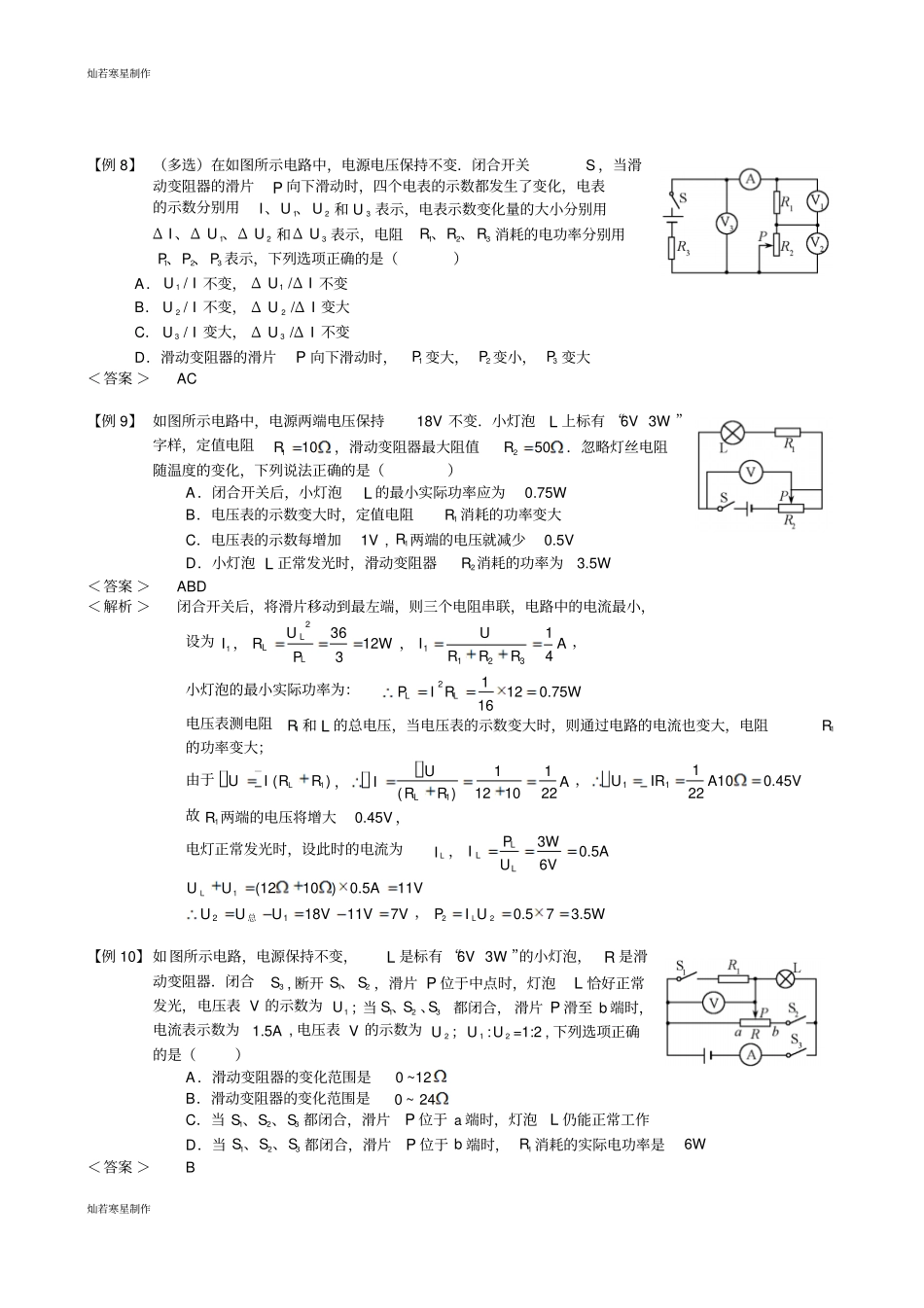

灿若寒星制作灿若寒星制作欧姆定律、电功率计算和动态分析复习巩固提高练习【例1】图示电路中，电源电压不变，灯L上标有“18V18W”的字样，电压表所选量程为0~15V，电流表所选量程为0~3A．当开关S闭合、滑动变阻器的滑片P移到a端时，灯L正常发光，电流表示数为2.5A；当开关S断开、滑动变阻器的滑片P移到距a端34ab长度时，电压表示数为15V．则在保证电路各元件安全的情况下，断开开关S，移动滑片P的过程中，灯L的最小功率为（）A．0.5WB．3.75WC．5WD．6.48W＜答案＞C＜说明＞综合考查学生对动态电路的分析和综合计算能力．【例2】把标有“6V3W”的小灯泡与最大阻值为100的滑动变阻器连接在电源电压恒为18V的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值（灯丝电阻不变）．下列说法正确的是（）A．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变大B．电路的总功率最大值为10.8WC．小灯泡的电功率最小值为0.75WD．滑动变阻器允许调节的范围是18~60＜解析＞滑片P向左移动过程中，阻值变小，分压变小，V示数变小，故A错；电路总功率最大时为灯正常发光时：3W0.5A6VLLLPIU＝，18V0.5A9WLPUI最大＝，故B错；此时滑动变阻器连入阻值最小，为18V6V240.5ARLRLUUURII＝,滑动变阻器连入范围为24~60，故D错．电压表示数15V时满量程，灯泡两端电压18V15V3VLU＝，这时灯两端电压最低，功率最小，223V0.75W12LLLUPR（）＝．＜答案＞C【例3】如图是某研究性学习小组自制的电子秤原理图，它利用电压表的示数来指示物体的质量．托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA间有可收缩的导线，当盘中没有放物体时，电压表的示数为0．已知电阻05R，滑动变阻器最大阻值为15，电源电压3VU,电压表的量程为0~3V．现将1kg的物体放在托盘中，滑片刚好指在距R上端1/3处（不计摩擦，弹簧始终在弹性限度内），请计算回答（）A．将1kg的物体放在托盘中时，电压表的示数为1.5VB．该电子秤能测量的最大质量是2.25kgC．最大质量数应标在电压表2.5V的位置上D．最大质量数应标在电压表3V的位置上＜答案＞A【例4】如图是一台饮水机的加热水槽部分工作原理电路图．S是一个温控开关，1R为电加热管，当饮水机处于加热状态时，水灿若寒星制作灿若寒星制作被迅速加热，达到预定温度时，S自动切换到另一位置，并处于保温状态．已知饮水机加热时加热管的功率为550W，而保温时加热管的功率为88W（不考虑温度对电阻的影响，且不计指示灯的阻值），AB、是两种不同颜色的指示灯．下列说法中，正确的是（）A．当B灯亮时，表示正在对水加热B．加热状态时的总电阻为88C．保温状态时的总电阻为132D．加热状态电路中的电流是保温状态电路中电流的2.5倍＜答案＞BD【例5】小敏同学在做电学实验时按照如图所示的电路将电学器材连接，她使用的电流表量程为0~0.6A，电压表的量程为0~3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，允许消耗的最大电功率为0.9W．滑动变阻器R0的最大阻值为20Ω，允许通过的最大电流为0.5A．将开关S闭合后，要保证电路中各个元件正常工作，以下说法正确的是（）A．通过电阻R的电流最大值为0.4AB．滑动变阻器接入电路的最小值为5ΩC．电压表示数最大的变化量为1VD．滑动变阻器R0消耗的最大功率为1.2W＜答案＞C＜解析＞由于电阻R的阻值为10Ω，允许消耗的最大电功率为0.9W，所以有：2PIR，2max0.3AUIP，当电流为最大时，电压为：3VU0610100.3R2000.09100.9WPIR，全部接入电路中时，020R060.2A1020UIRR电阻R的电压为：0.2102VU电压表示数变化量最大值为：1VU，滑动变阻器R0消耗的最大功率为：2000.09100.9WPIR【例6】如图所示电路，当把电压恒定的电源接在A、C两点时，电流表A1、A2示数分别为I1和I2，且I1:I2=9:5；若把此电源接在B、D两点时，电流表A1示数为I1′，且I1:I1′=9:2；R1、R2消耗的功率分别为P1和P2，则P1:P2=．＜答案＞2：3【例7】如图所示的电路中，电源电压为20V保持不变．当开关S闭合，滑动变阻器的滑片滑至最左端时，电流表示数为1.25A；当开关S断开，滑动变阻器接入电路中的...
