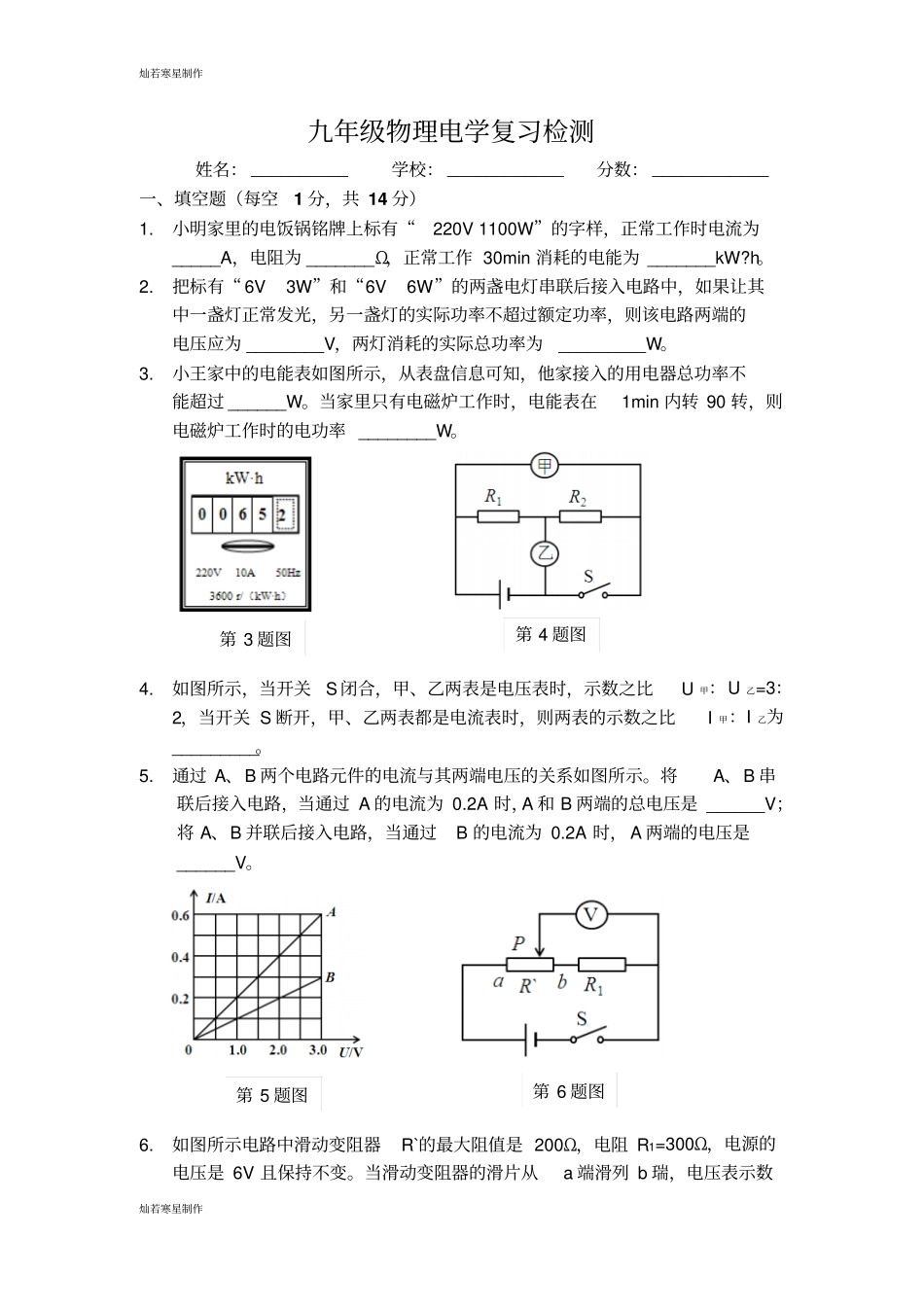

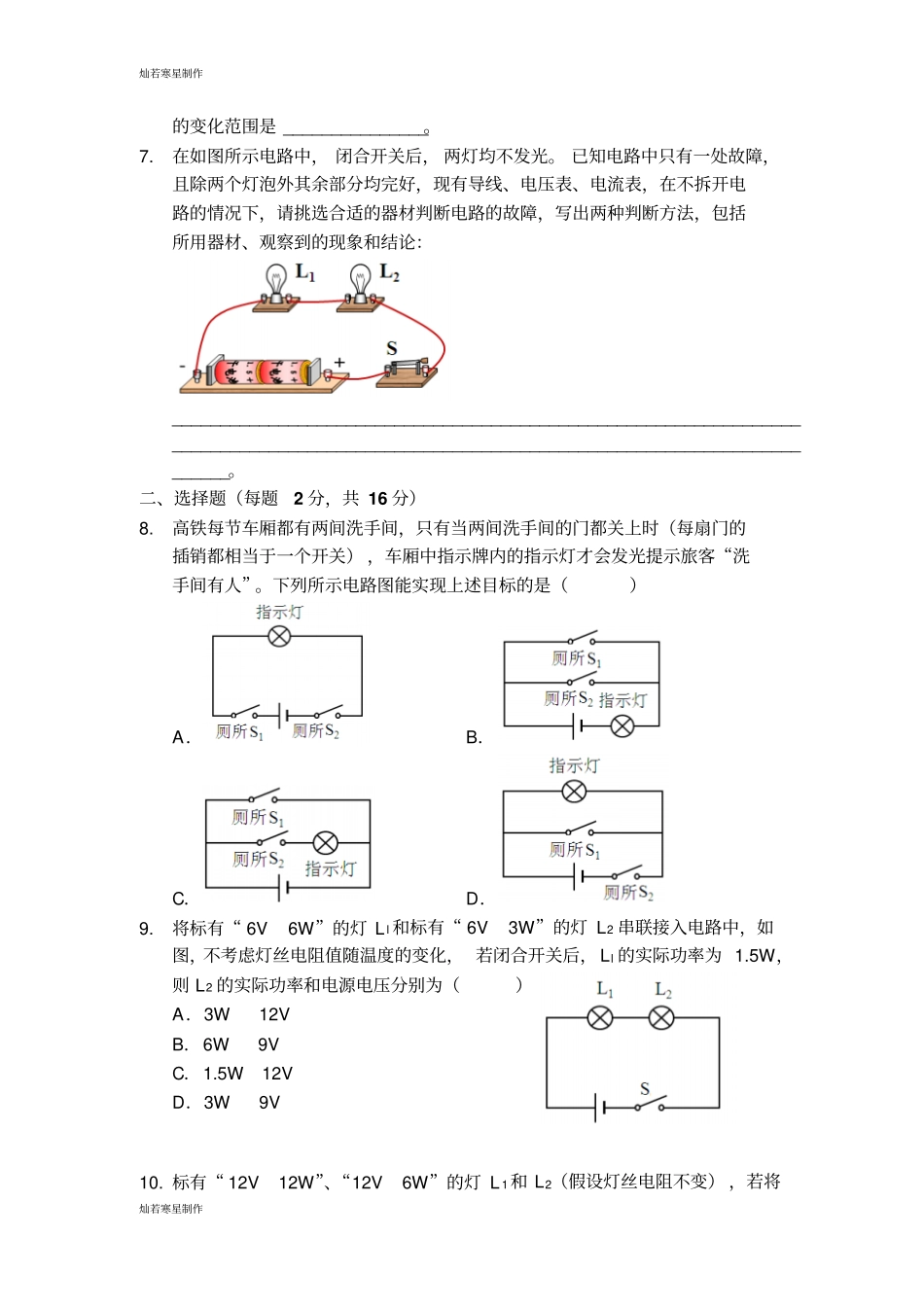

灿若寒星制作灿若寒星制作九年级物理电学复习检测姓名：__________学校：____________分数：____________一、填空题（每空1分，共14分）1.小明家里的电饭锅铭牌上标有“220V1100W”的字样，正常工作时电流为_____A，电阻为_______Ω，正常工作30min消耗的电能为_______kW?h。2.把标有“6V3W”和“6V6W”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为________V，两灯消耗的实际总功率为_________W。3.小王家中的电能表如图所示，从表盘信息可知，他家接入的用电器总功率不能超过______W。当家里只有电磁炉工作时，电能表在1min内转90转，则电磁炉工作时的电功率________W。4.如图所示，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为_________。5.通过A、B两个电路元件的电流与其两端电压的关系如图所示。将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是______V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是______V。6.如图所示电路中滑动变阻器R`的最大阻值是200Ω，电阻R1=300Ω，电源的电压是6V且保持不变。当滑动变阻器的滑片从a端滑列b瑞，电压表示数第5题图第6题图第3题图第4题图灿若寒星制作灿若寒星制作的变化范围是_______________。7.在如图所示电路中，闭合开关后，两灯均不发光。已知电路中只有一处故障，且除两个灯泡外其余部分均完好，现有导线、电压表、电流表，在不拆开电路的情况下，请挑选合适的器材判断电路的故障，写出两种判断方法，包括所用器材、观察到的现象和结论：________________________________________________________________________________________________________________________________________。二、选择题（每题2分，共16分）8.高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。下列所示电路图能实现上述目标的是（）A．B．C．D．9.将标有“6V6W”的灯Ll和标有“6V3W”的灯L2串联接入电路中，如图，不考虑灯丝电阻值随温度的变化，若闭合开关后，Ll的实际功率为1.5W，则L2的实际功率和电源电压分别为（）A．3W12VB．6W9VC．1.5W12VD．3W9V10.标有“12V12W”、“12V6W”的灯L1和L2（假设灯丝电阻不变），若将灿若寒星制作灿若寒星制作它们串联在某电源上，两灯都发光，下列说法正确的是（）A．通过灯L1和L2的电流之比为2：1B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：111.如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中（）A．电压表V的示数变小，电流表A2示数变大B．灯泡变亮，电流表A2示数变小C．电压表V的示数不变，灯泡亮度不变D．电流表A1示数不变，电流表A2示数变大12.在如图所示的电路中，电源电压保持不变，开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变为2V，同时观察到电流表的示数从0.5A变为1A，则定值电阻R0的阻值为（）A．4ΩB．6ΩC．8ΩD．16Ω13.如图所示的电路中，电源电压恒为4.5V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器规格是“10Ω1A”，灯泡标有“2.5V1.25W”。若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是（）A．电流表的示数变化范围0.3A～0.6AB．电压表的示数变化范围0～2.5VC．滑动变阻器允许调节的阻值范围是2.5Ω～10ΩD．该电路最大功率是2.25W14.甲、乙、丙三只灯泡，按如图所示连接时恰好都能正常发光。当甲灯由于接触不良而熄灭时，则以下可能发生的是（）灿若寒星制作灿若寒星制作A．乙、丙灯立即变得更亮B．乙灯烧毁，丙灯不亮C．丙灯烧毁，乙灯不亮D．乙灯变得更暗，丙灯变得更亮15.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220V40W”的灯泡L0。当只闭合开...
