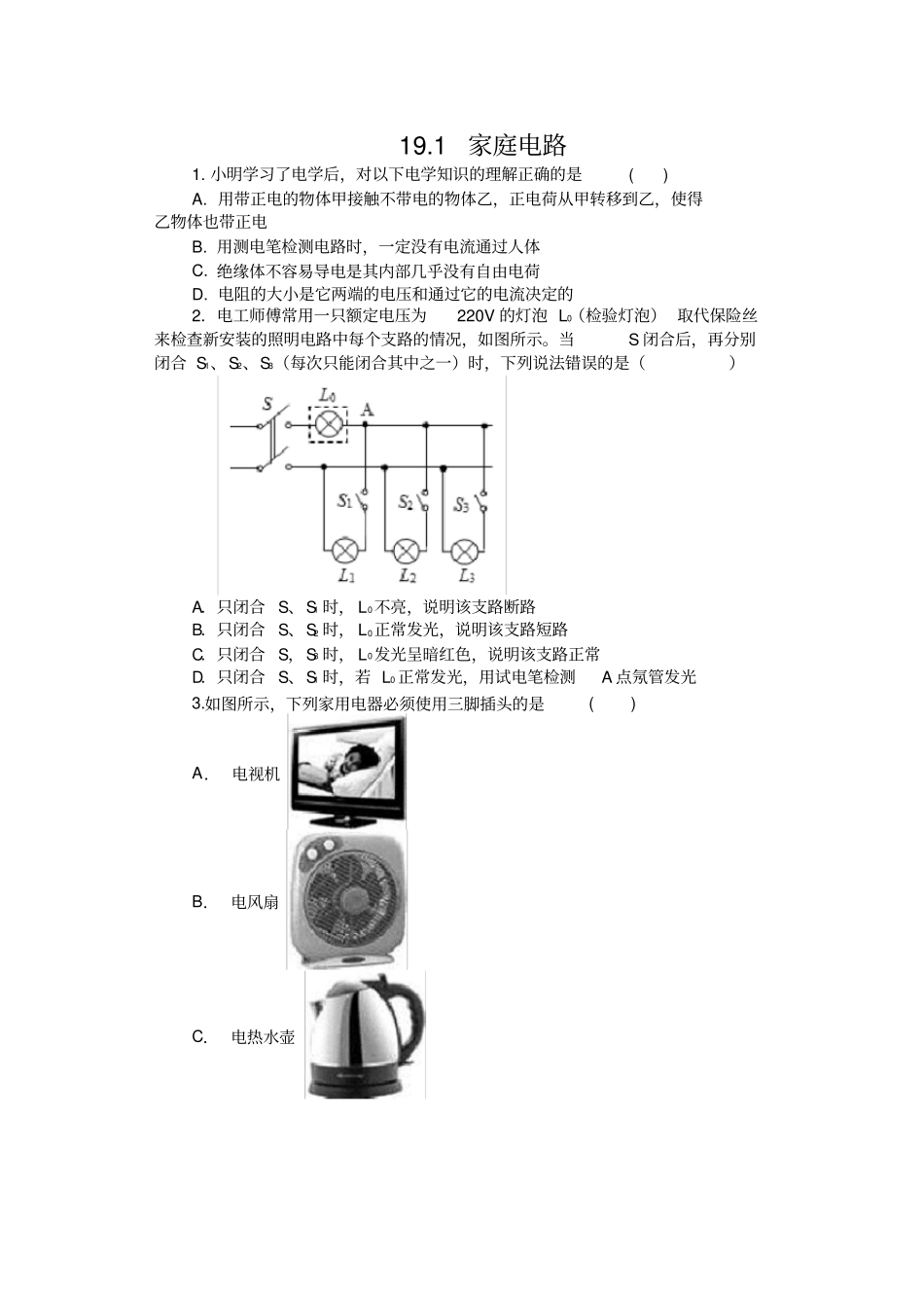

19.1家庭电路1.小明学习了电学后，对以下电学知识的理解正确的是()A.用带正电的物体甲接触不带电的物体乙，正电荷从甲转移到乙，使得乙物体也带正电B.用测电笔检测电路时，一定没有电流通过人体C.绝缘体不容易导电是其内部几乎没有自由电荷D.电阻的大小是它两端的电压和通过它的电流决定的2．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，下列说法错误的是（）A．只闭合S、S1时，L0不亮，说明该支路断路B．只闭合S、S2时，L0正常发光，说明该支路短路C．只闭合S，S3时，L0发光呈暗红色，说明该支路正常D．只闭合S、S1时，若L0正常发光，用试电笔检测A点氖管发光3.如图所示，下列家用电器必须使用三脚插头的是()A．电视机B．电风扇C．电热水壶D．台灯4.下列估测数据中，最接近实际的是()A.家电空调的额定电功率为100WB.节能灯正常工作时的电流为1AC.家庭电路两孔插座间电压为220VD.长1m，截面积1mm2的纯铜导线电阻为0Ω5．如图所示为某家庭的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上洗衣机的插头时，所有用电器都停止工作。经检查，发现有一根保险丝熔断了，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（）A．一定是火线上的保险丝熔断了B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都不发光C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都发光D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都发光6.如图是测电笔的结构图，其中由绝缘体构成的部分是()A．笔尾金属体B．塑料外壳C．电阻D．弹簧7.下列器具的应用不正确的是()A.验电器可以检验物体是否带电B.试电笔可以用来辨别火线和零线C.电压表可以串联在电路中而不损坏D.电能表能直接测出用电器的电功率8．如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（）A．插座短路B．进户的火线断路C．进户的零线断路D．电灯的灯丝断路9.如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是()A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路10.关于家庭电路与安全用电，下列说法正确的是()A.家庭电路短路时，会烧坏用电器B.家庭电路中，控制各个灯具的开关都应安装在火线上C.家庭电路中的空气开关跳闸，一定是接入了大功率的用电器D.只有当人体接触带电体时，才会发生触电事故11．在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（）A．零线上保险丝烧断B．火线上保险丝烧断C．灯丝烧断D．插座短路12.如图是小明家的部分电路，开始时各部分工作正常．他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．若电路中只有一处故障，则()A．电热壶所在电路的B、C间断路B．插座的接地线断路C．电路的C、D间导线断路D．电路的A、B间导线断路13.居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。如图各电路中，属于楼道灯电路的是()A.B.B.C.D.14．在家庭电路的连接中，插座与灯泡是＿＿＿＿＿（选填“串联”或“并联”）的；保险丝要串联在＿＿＿＿＿（选填“火线”或“零线”）上．15.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以...
