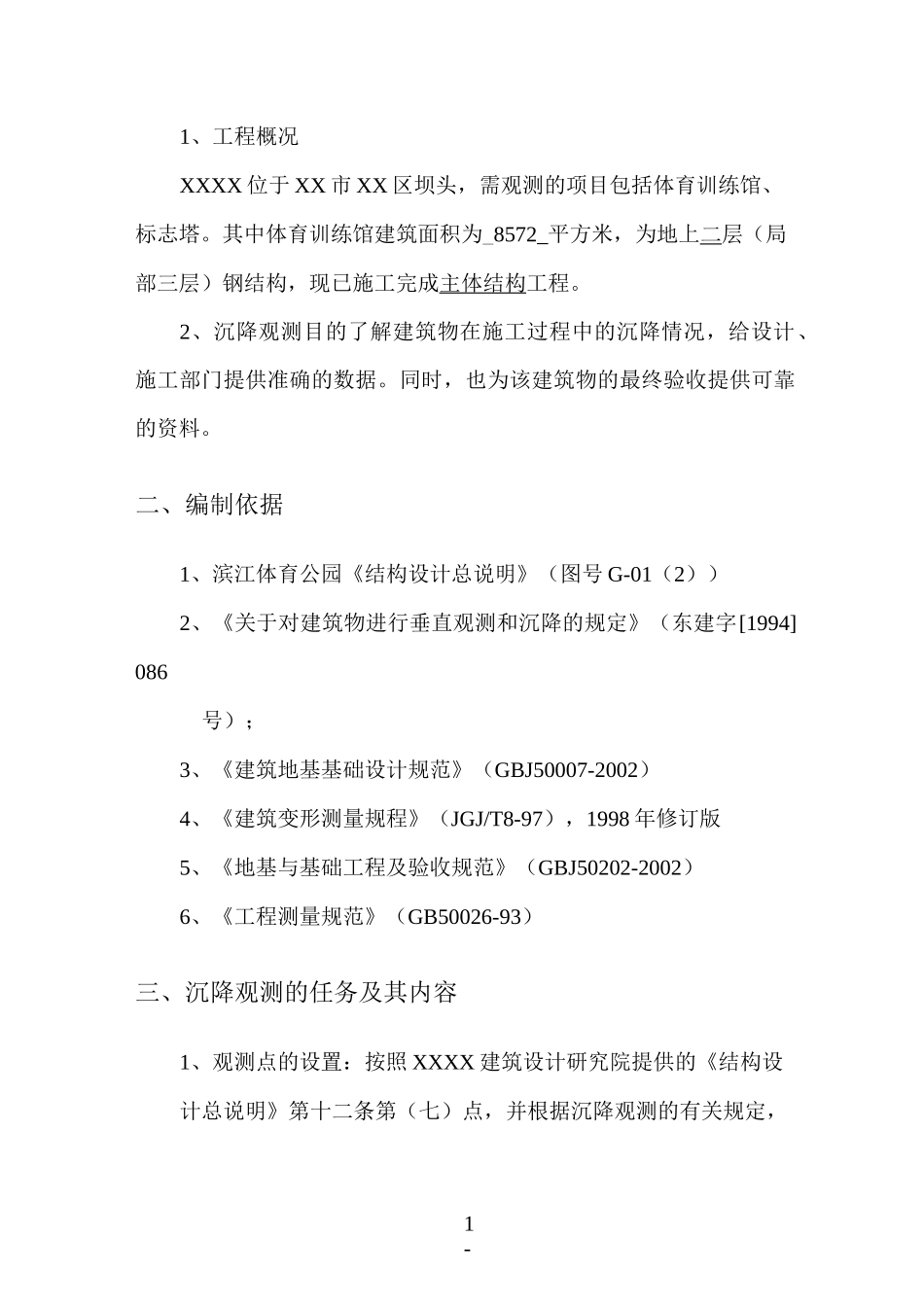

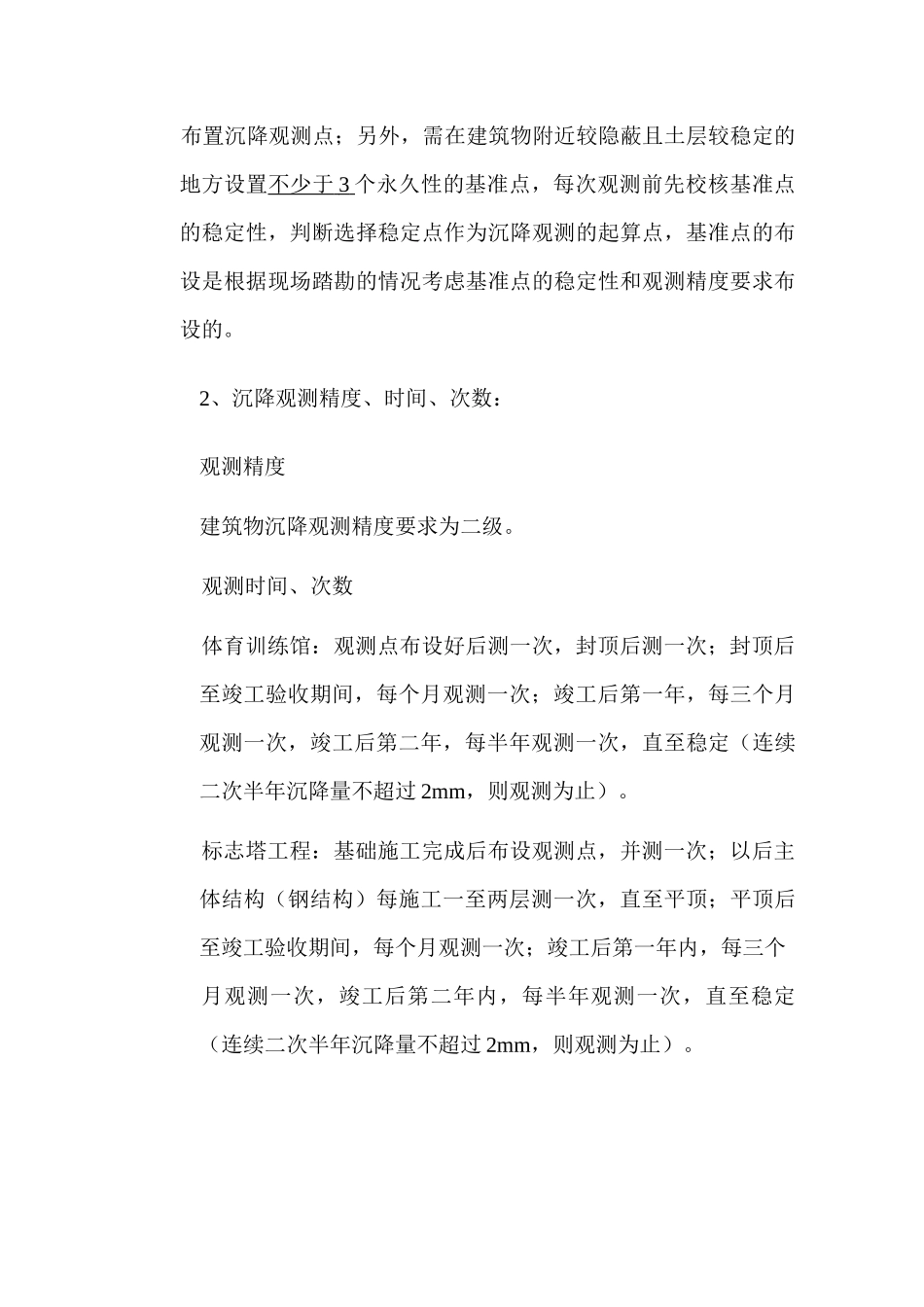

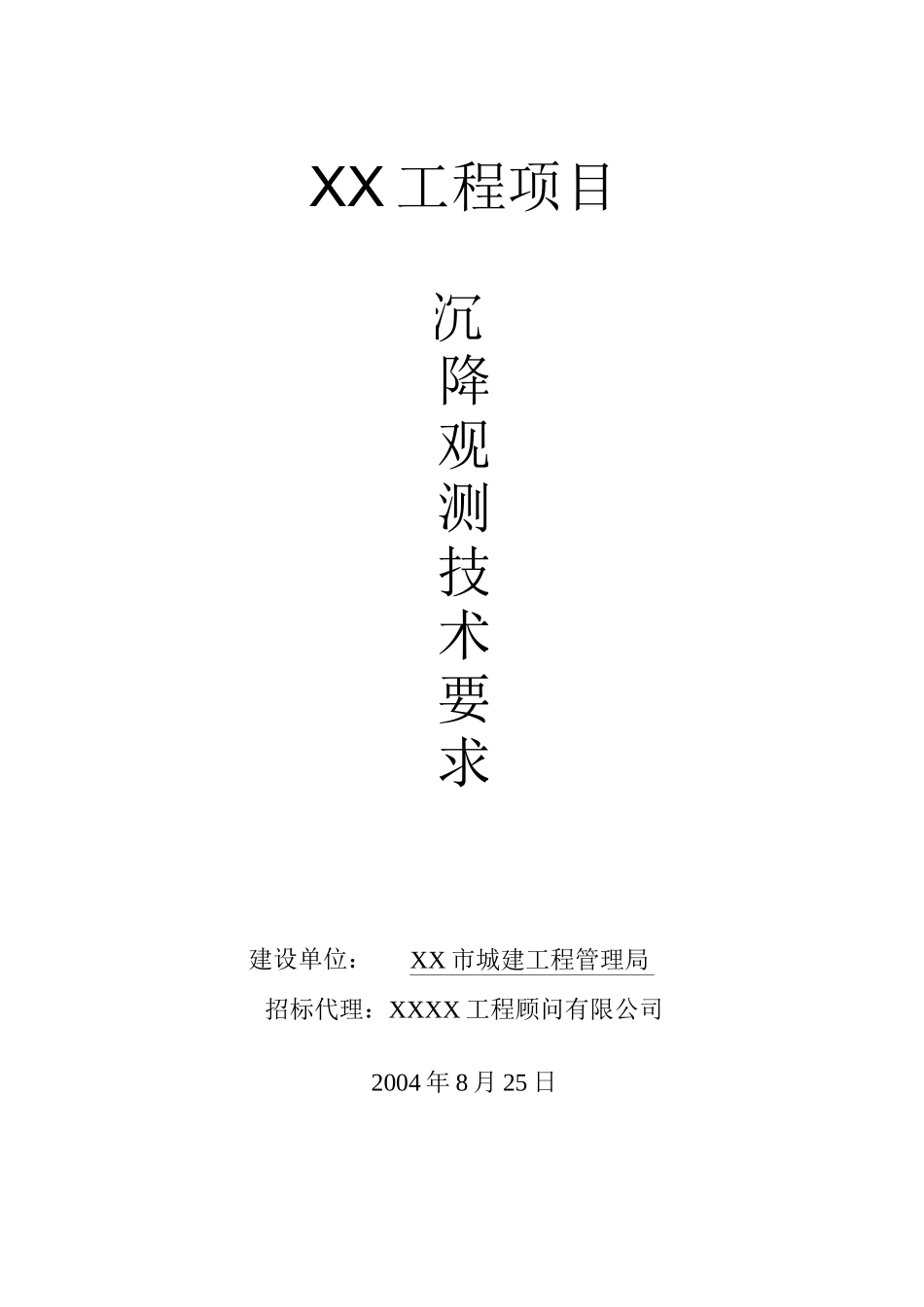

XX工程项目招标代理：XXXX工程顾问有限公司2004年8月25日建设单位：沉降观测技术要求XX市城建工程管理局1-1、工程概况XXXX位于XX市XX区坝头，需观测的项目包括体育训练馆、标志塔。其中体育训练馆建筑面积为_8572_平方米，为地上二层（局部三层）钢结构，现已施工完成主体结构工程。2、沉降观测目的了解建筑物在施工过程中的沉降情况，给设计、施工部门提供准确的数据。同时，也为该建筑物的最终验收提供可靠的资料。二、编制依据1、滨江体育公园《结构设计总说明》（图号G-01（2））2、《关于对建筑物进行垂直观测和沉降的规定》（东建字[1994]086号）；3、《建筑地基基础设计规范》（GBJ50007-2002）4、《建筑变形测量规程》（JGJ/T8-97），1998年修订版5、《地基与基础工程及验收规范》（GBJ50202-2002）6、《工程测量规范》（GB50026-93）三、沉降观测的任务及其内容1、观测点的设置：按照XXXX建筑设计研究院提供的《结构设计总说明》第十二条第（七）点，并根据沉降观测的有关规定，布置沉降观测点；另外，需在建筑物附近较隐蔽且土层较稳定的地方设置不少于3个永久性的基准点，每次观测前先校核基准点的稳定性，判断选择稳定点作为沉降观测的起算点，基准点的布设是根据现场踏勘的情况考虑基准点的稳定性和观测精度要求布设的。2、沉降观测精度、时间、次数：观测精度建筑物沉降观测精度要求为二级。观测时间、次数体育训练馆：观测点布设好后测一次，封顶后测一次；封顶后至竣工验收期间，每个月观测一次；竣工后第一年，每三个月观测一次，竣工后第二年，每半年观测一次，直至稳定（连续二次半年沉降量不超过2mm，则观测为止）。标志塔工程：基础施工完成后布设观测点，并测一次；以后主体结构（钢结构）每施工一至两层测一次，直至平顶；平顶后至竣工验收期间，每个月观测一次；竣工后第一年内，每三个月观测一次，竣工后第二年内，每半年观测一次，直至稳定（连续二次半年沉降量不超过2mm，则观测为止）。四、沉降观测设备仪器、技术要求及控制要点1、观测仪器：NA2配GPM3测微器的水准仪及铟钢尺或同等精-3-度水准仪。2、观测相邻点咼差中误差：W0.15mm观测的视线长度：W15m前后视视距差：一级0.3Wm,视距累积差W1.5m往返较差附合或环线闭合差（mm）：W0.15每（n为测站数）3、首次观测时，应观测二次取其平均值，以提咼初始值的可靠性。4、使用的水准仪、铟钢尺在观测前要进行评定（一年一次，且需经国家认证单位标定），保证仪器和铟钢尺均能满足观测要求。5、在每次观测时，应采用同一仪器按相同的路线进行。还应固定观测人员、选择最佳观测时段、在基本相同的环境和条件下观测。6、观测人员要了解工程现场既有建筑物和设施现状，了解观测对象的结构特点，参与基准点和观测点的埋设工作。这些有利于观测数据、沉降趋势及异常情况的分析和处理。7、保证观测数据的精度准确性，每次观测后应及时进行数据处理，发现异常，立即进行分析或核测，同时应及时向现场监理及业主代表汇报。8、提供数据准确，分析合理的成果报告。五、点位的埋设和施测要点1、基准点应设在建筑物变形影响范围以外且便于长期保存的稳定位置，作为永久性基准点，并作醒目警示。避开交通干道、地下管线、施工材料堆场、施工材料运输线路、水坑以及施工机械等。2、在每次观测前均应检核基准点的稳定性，发现高程变异超过允许精度立即采取处理措施。如观测期间测区发生土体移动、地面或建筑物明显沉降等外界强烈因素时，亦应及时进行检验，分析原因，采取处理措施。3、按设计要求的沉降观测点位置，在建筑物底板及首层完成后进行埋设。4、在观测期间对观测点要严加保护，发现变形、损坏或其它因素影响，要立即采取处理措施。5、观测时，仪器应避免安置在有空压机、搅拌机、卷扬机等震动影响的范围内，塔式起重机等施工机械附近也不宜设站。6、每次观测应记载施工进度、增加荷载量、建筑物变形、地面沉降及其它有关异常情况。7、施测过程中要经常检查水准仪和标尺，发现异常应及时校正。8、每测段往测与返测站数均应为偶数，否则应加入标尺零点差改正。不得在日出前后半小时、太阳中天前后、风力大于四级...
