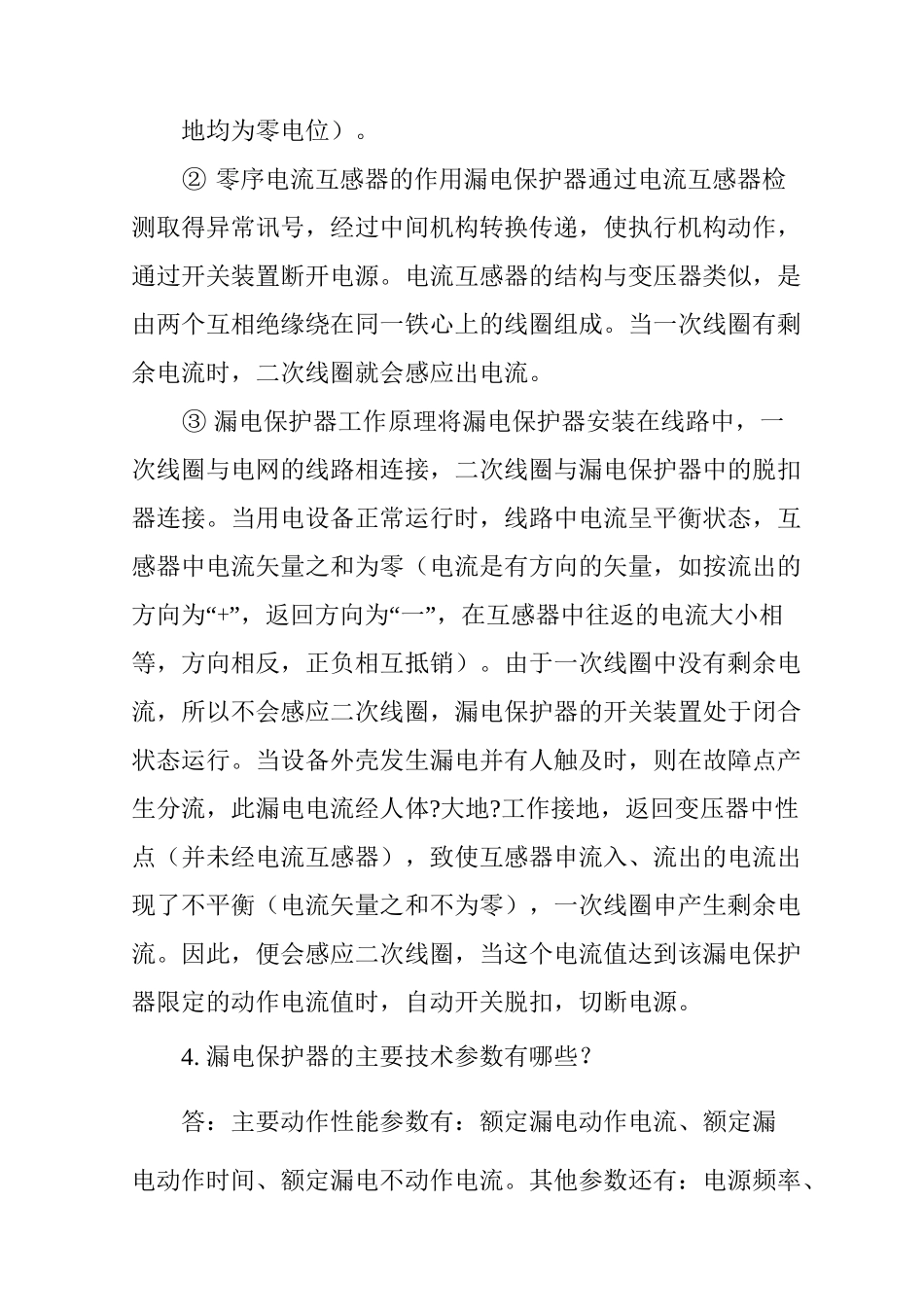

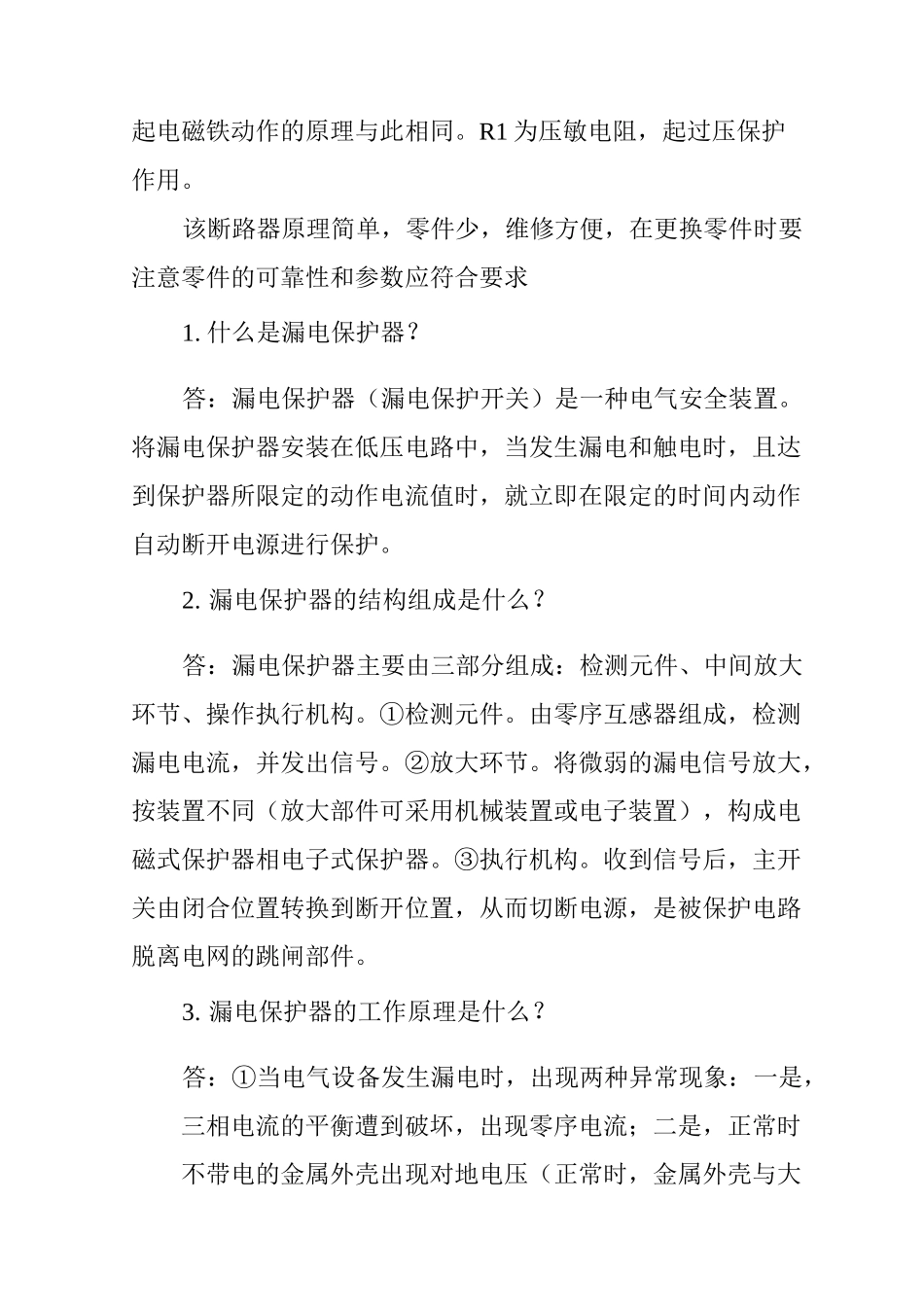

详解漏电保护器的工作原理D215CE-40内如漏电断路器工作原理nBT169D倔I2-話迺I”.R&图中L为电磁铁线圈，漏电时可驱动闸刀开关K1断开,每个桥臂用两只1N4007串联可提高耐压°R3、R4阻值很大,所以K1合上时，流经L的电流很小，不足以造成K1断开。R3、R4为可控硅T1、T2的均压电阻，可以降低对可控硅的耐压要求。K2为试验按钮，起模拟漏电的作用。按压试验按钮K2，K2接通，相当于外线火线对地有漏电，这样，穿过磁环的三相电源线和零线的电流的矢量和不为零，磁环上的检测线圈的a、b两端就有感应电压输出，此电压立即触发T2导通。由于C2预先有一定电压，T2导通后，C2便经R6、R5、T2放电，使R5上产生电压触发T1导通。T1、T2导通后，流经L的电流增大，使电磁铁动作，驱动开关K1断开,试验按钮的作用是随时可检查本装置功能是否完好。用电设备漏电引1划R1Iffl（钉C?1?7起电磁铁动作的原理与此相同。R1为压敏电阻，起过压保护作用。该断路器原理简单，零件少，维修方便，在更换零件时要注意零件的可靠性和参数应符合要求1.什么是漏电保护器？答：漏电保护器（漏电保护开关）是一种电气安全装置。将漏电保护器安装在低压电路中，当发生漏电和触电时，且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。2.漏电保护器的结构组成是什么？答：漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。①检测元件。由零序互感器组成，检测漏电电流，并发出信号。②放大环节。将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置或电子装置），构成电磁式保护器相电子式保护器。③执行机构。收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。3.漏电保护器的工作原理是什么？答：①当电气设备发生漏电时，出现两种异常现象：一是，三相电流的平衡遭到破坏，出现零序电流；二是，正常时不带电的金属外壳出现对地电压（正常时，金属外壳与大地均为零电位）。②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执行机构动作，通过开关装置断开电源。电流互感器的结构与变压器类似，是由两个互相绝缘绕在同一铁心上的线圈组成。当一次线圈有剩余电流时，二次线圈就会感应出电流。③漏电保护器工作原理将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“+”，返回方向为“一”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体?大地?工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。4.漏电保护器的主要技术参数有哪些？答：主要动作性能参数有：额定漏电动作电流、额定漏电动作时间、额定漏电不动作电流。其他参数还有：电源频率、额定电压、额定电流等。①额定漏电动作电流在规定的条件下，使漏电保护器动作的电流值。例如30mA的保护器，当通入电流值达到30mA时，保护器即动作断开电源。②额定漏电动作时间是指从突然施加额定漏电动作电流起，到保护电路被切断为止的时间。例如30mAx0.1s的保护器，从电流值达到30mA起，到主触头分离止的时间不超过0.1s。③额定漏电不动作电流在规定的条件下，漏电保护器不动作的电流值，一般应选漏电动作电流值的二分之一。例如漏电动作电流30mA的漏电保护器，在电流值达到15mA以下时，保护器不应动作，否则因灵敏度太高容易误动作，影响用电设备的正常运行。④其他参数如：电源频率、额定电压、额定电流等，在选用漏电保护器时，应与所使用的线路和用电设备相适应。漏电保护器的工作电压...
