沥青玛蹄脂碎石上面层SMA-13施工技术方案VIP专享VIP免费

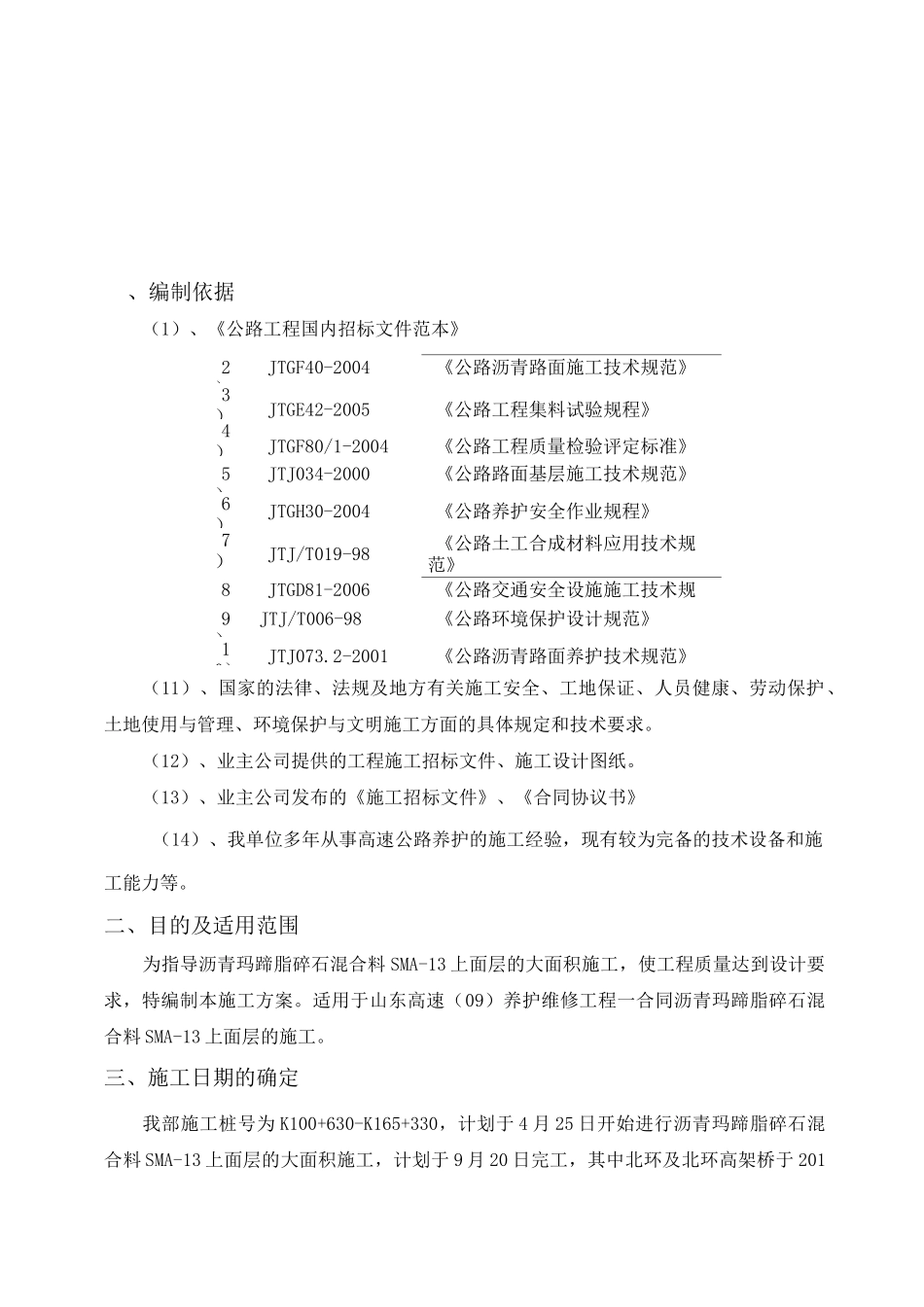

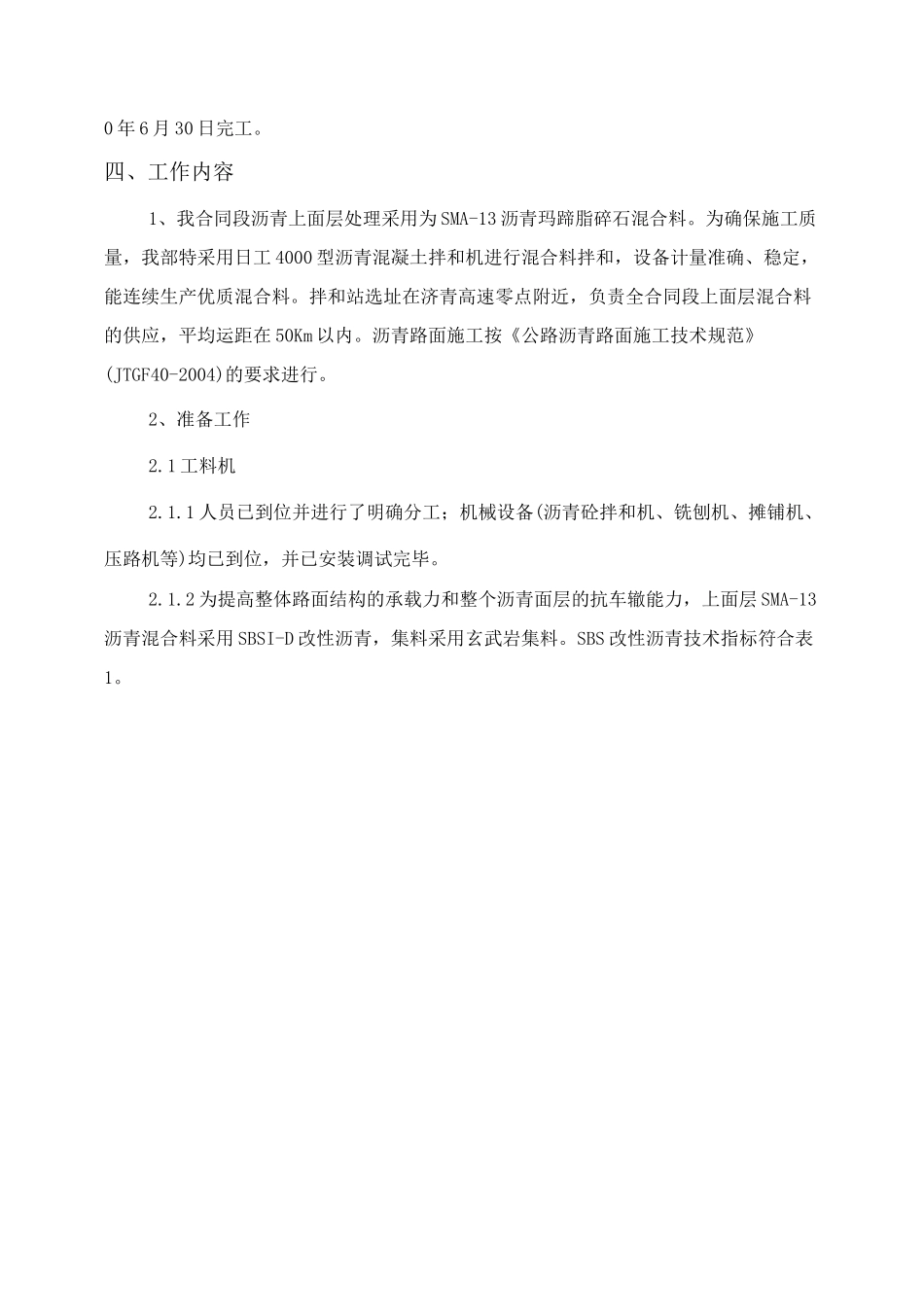

（此文档为Word格式，下载后可以任意编辑修改！）文件备案编号：）施工方案工程名称：编制单位：编制人：审核人：批准人：编制日期：年月日、编制依据（1）、《公路工程国内招标文件范本》2）JTGF40-2004《公路沥青路面施工技术规范》3）JTGE42-2005《公路工程集料试验规程》4）JTGF80/1-2004《公路工程质量检验评定标准》5）JTJ034-2000《公路路面基层施工技术规范》6）JTGH30-2004《公路养护安全作业规程》7）、JTJ/T019-98《公路土工合成材料应用技术规范》8）JTGD81-2006《公路交通安全设施施工技术规范》9）JTJ/T006-98《公路环境保护设计规范》10）JTJ073.2-2001《公路沥青路面养护技术规范》（11）、国家的法律、法规及地方有关施工安全、工地保证、人员健康、劳动保护、土地使用与管理、环境保护与文明施工方面的具体规定和技术要求。（12）、业主公司提供的工程施工招标文件、施工设计图纸。（13）、业主公司发布的《施工招标文件》、《合同协议书》（14）、我单位多年从事高速公路养护的施工经验，现有较为完备的技术设备和施工能力等。二、目的及适用范围为指导沥青玛蹄脂碎石混合料SMA-13上面层的大面积施工，使工程质量达到设计要求，特编制本施工方案。适用于山东高速（09）养护维修工程一合同沥青玛蹄脂碎石混合料SMA-13上面层的施工。三、施工日期的确定我部施工桩号为K100+630-K165+330，计划于4月25日开始进行沥青玛蹄脂碎石混合料SMA-13上面层的大面积施工，计划于9月20日完工，其中北环及北环高架桥于2010年6月30日完工。四、工作内容1、我合同段沥青上面层处理采用为SMA-13沥青玛蹄脂碎石混合料。为确保施工质量，我部特采用日工4000型沥青混凝土拌和机进行混合料拌和，设备计量准确、稳定，能连续生产优质混合料。拌和站选址在济青高速零点附近，负责全合同段上面层混合料的供应，平均运距在50Km以内。沥青路面施工按《公路沥青路面施工技术规范》(JTGF40-2004)的要求进行。2、准备工作2.1工料机2.1.1人员已到位并进行了明确分工；机械设备(沥青砼拌和机、铣刨机、摊铺机、压路机等)均已到位，并已安装调试完毕。2.1.2为提高整体路面结构的承载力和整个沥青面层的抗车辙能力，上面层SMA-13沥青混合料采用SBSI-D改性沥青，集料采用玄武岩集料。SBS改性沥青技术指标符合表1。表1SBS改性沥青技术要求指标SBS改性沥青试验方法I-D针入度(25°C,100g,5s)(0.1mm)40〜60T0604针入度指数PI不小于0T0604软化点（R&B）不小于（C）60T0606135C动力粘度不小于（Pa.s）3T0625或T06195C延度，5cm/min不小于（cm）20T0605闪点不小于（C）230T0611溶解度不小于（％）99T0607弹性恢复25C（%）75T0662粘韧性不小于（N.m）一韧性不小于（N.m）一贮存稳定性离析48h软化点差不大于（C）2.5T0661TFOT(RTFOT)后残留物质量变化不大于（％）±1.0T0610、T0609针入度比25C不小于（％）65T0604延度5C不小于（cm）15T0605a运到现场的每批沥青都应附有制造厂的证明和出厂试验报告，并说明装运量、装运日期、订货数量等。b进场沥青都重新进行取样和试验。取样和试验符合《公路工程沥青及沥青混合料试验规程》（JTJ052-2000）的规定。c不同生产厂家、不同标号的沥青必须分开存放，不得混杂。沥青在储存罐中的贮存温度应保持在150°C-165°C。d沥青拌和时沥青加热温度控制在160〜165C之间。e岩沥青在储存、使用过程中应有良好的防水措施，避免雨水和加热管道蒸汽进入沥青中。2.1.3、集料和填料2.1.3.1粗集料①粗集料包括碎石、破碎砾石、筛选砾石等。要求干净、干燥、无风化、无杂质，具有足够的强度、耐磨耗性，其质量应符合表2要求。②粗集料与沥青的粘附性与磨光值应符合表3“2（潮湿区）”的要求，当按《公路沥青及沥青混合料试验规程》（JTJ052—2000）规定的方法试验时，沥青与集料的粘附性不得低于5级。否则，应掺加消石灰、水泥或用饱和石灰水处理后使用，必要时在沥青中掺加耐热、耐水、长期性能好的抗剥落剂。外掺剂的精确比例由沥青混合料的水稳定性检验确定。③粗集料对破碎面的要求符合表4。表2沥青面层用粗集料质量技术要求指标高速公路、一级公路试验方法表面层其他层次石料压...
