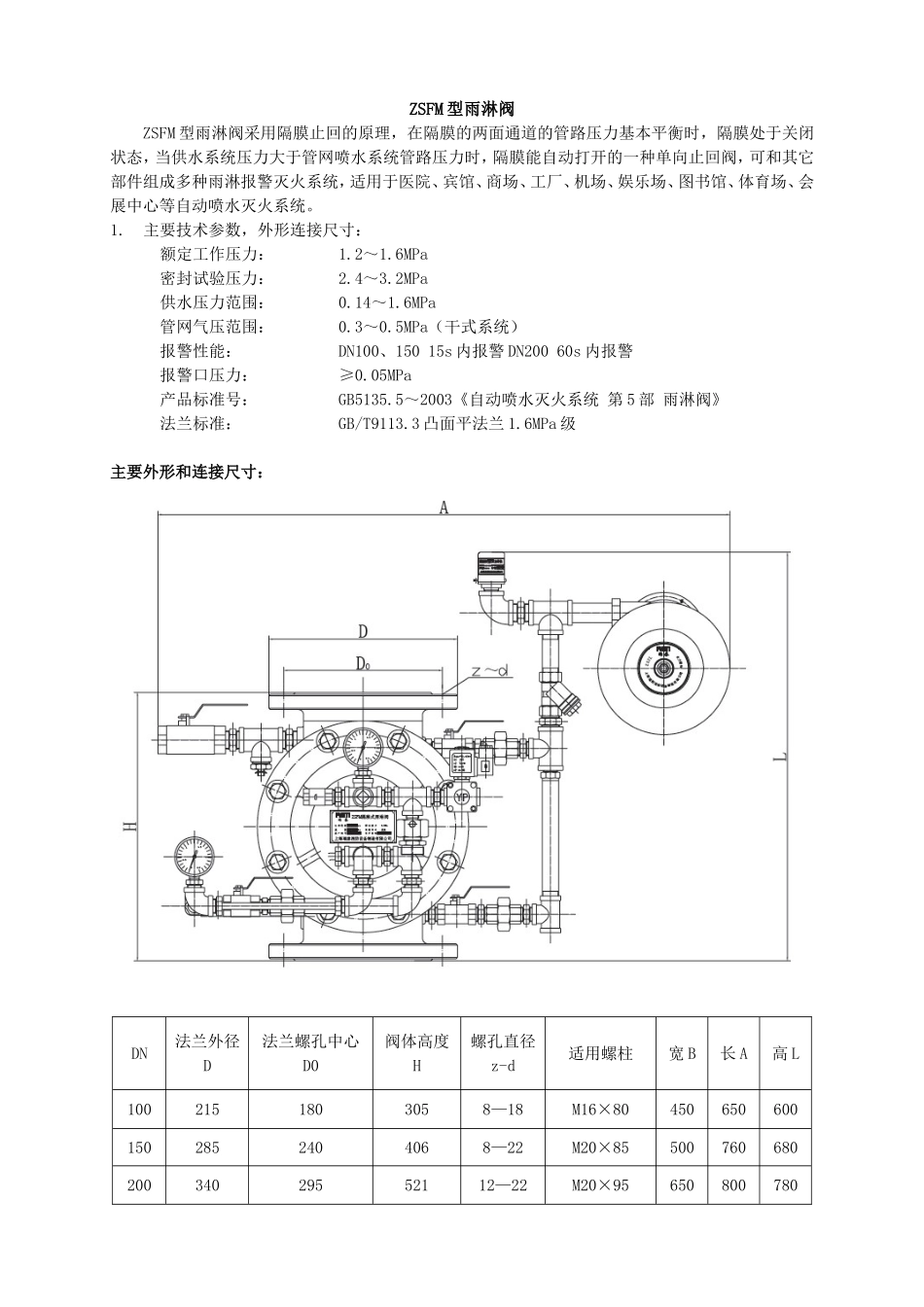

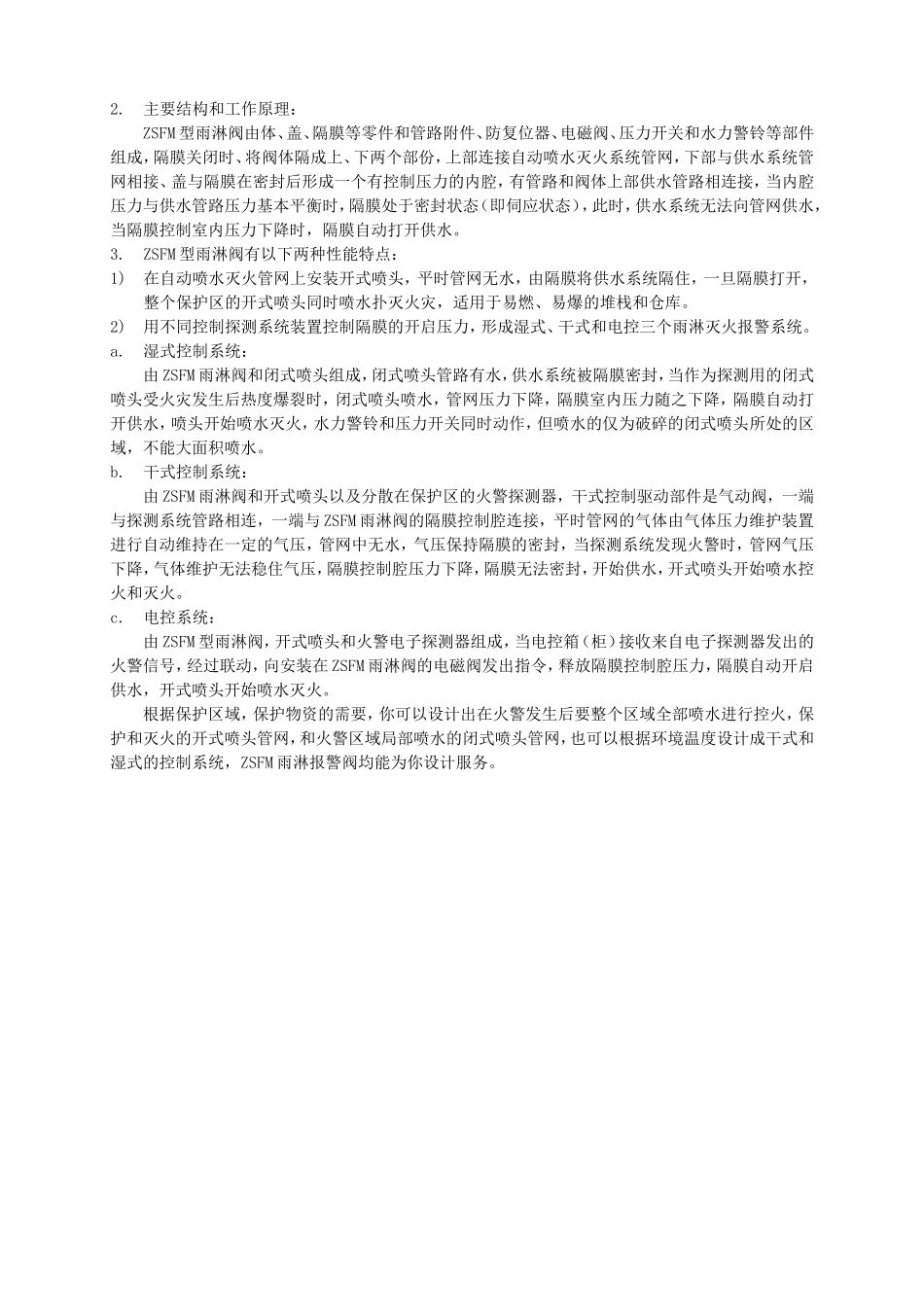

ZSFM型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。1.主要技术参数，外形连接尺寸：额定工作压力：1.2～1.6MPa密封试验压力：2.4～3.2MPa供水压力范围：0.14～1.6MPa管网气压范围：0.3～0.5MPa（干式系统）报警性能：DN100、15015s内报警DN20060s内报警报警口压力：≥0.05MPa产品标准号：GB5135.5～2003《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/T9113.3凸面平法兰1.6MPa级主要外形和连接尺寸：DN法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B长A高L1002151803058—18M16×804506506001502852404068—22M20×8550076068020034029552112—22M20×956508007802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。2)用不同控制探测系统装置控制隔膜的开启压力，形成湿式、干式和电控三个雨淋灭火报警系统。a.湿式控制系统：由ZSFM雨淋阀和闭式喷头组成，闭式喷头管路有水，供水系统被隔膜密封，当作为探测用的闭式喷头受火灾发生后热度爆裂时，闭式喷头喷水，管网压力下降，隔膜室内压力随之下降，隔膜自动打开供水，喷头开始喷水灭火，水力警铃和压力开关同时动作，但喷水的仅为破碎的闭式喷头所处的区域，不能大面积喷水。b.干式控制系统：由ZSFM雨淋阀和开式喷头以及分散在保护区的火警探测器，干式控制驱动部件是气动阀，一端与探测系统管路相连，一端与ZSFM雨淋阀的隔膜控制腔连接，平时管网的气体由气体压力维护装置进行自动维持在一定的气压，管网中无水，气压保持隔膜的密封，当探测系统发现火警时，管网气压下降，气体维护无法稳住气压，隔膜控制腔压力下降，隔膜无法密封，开始供水，开式喷头开始喷水控火和灭火。c.电控系统：由ZSFM型雨淋阀，开式喷头和火警电子探测器组成，当电控箱（柜）接收来自电子探测器发出的火警信号，经过联动，向安装在ZSFM雨淋阀的电磁阀发出指令，释放隔膜控制腔压力，隔膜自动开启供水，开式喷头开始喷水灭火。根据保护区域，保护物资的需要，你可以设计出在火警发生后要整个区域全部喷水进行控火，保护和灭火的开式喷头管网，和火警区域局部喷水的闭式喷头管网，也可以根据环境温度设计成干式和湿式的控制系统，ZSFM雨淋报警阀均能为你设计服务。1.阀体7.控制腔压力表13.水力警铃2.控制管路过滤器8.防复位器(自动泄水阀）14.压力开关3.进水压力表9.紧急手动带锁球阀(常闭)15.泻水阀(自动滴水)4.单向阀10.测试警铃球阀(常闭)16.放水球阀(常闭)5.复位球阀(常闭)11.报警隔离球阀(常开)6.电磁阀(常闭)12.报警管路过滤器4.安装、调试与操作：1)安装：a.安装前，管路应进行过冲洗和压力试验；b.在搬运起吊本阀时，应在两法兰颈部施力，严禁在管路附件上用力，防止变形和损坏；c.本阀应垂直安装在管路上，注意箭头向上，如必须水平安装时，请在订货时说明。安装位置应考虑维修、保养和操作的足够空间；d.本阀所有排水口应用合适口径的镀锌管或软管连接到排水管路上；e.电磁阀应通过控制模块接到电控柜上，电压DC24V；f.水力警铃安装时应记住，小口为进水口，水平安装，大口为排水口，垂直安装。g.本阀两端宜各安装带有信号同口径...
