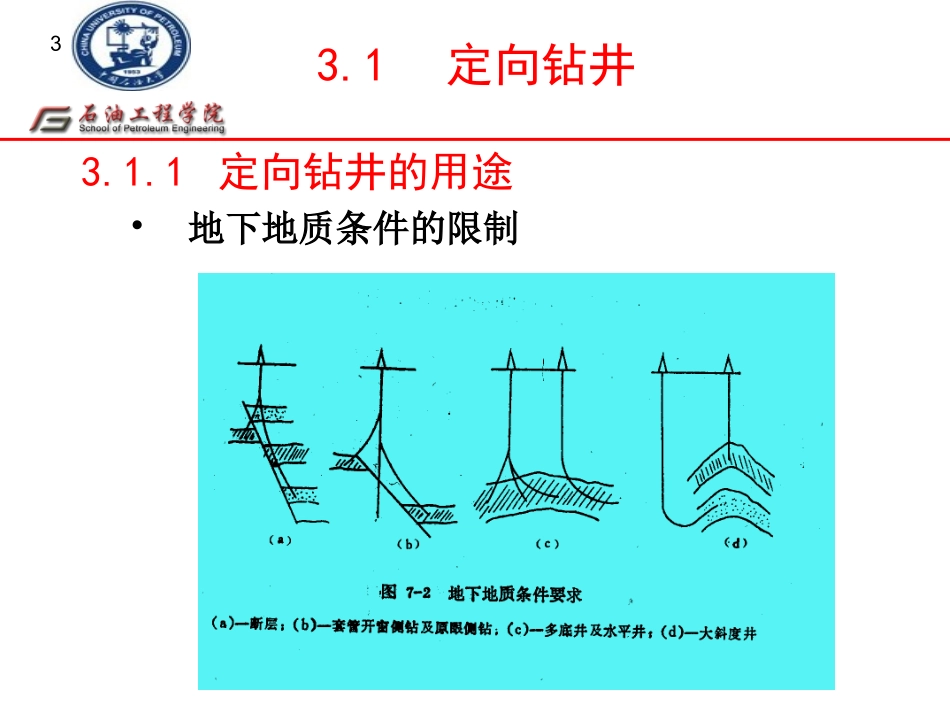

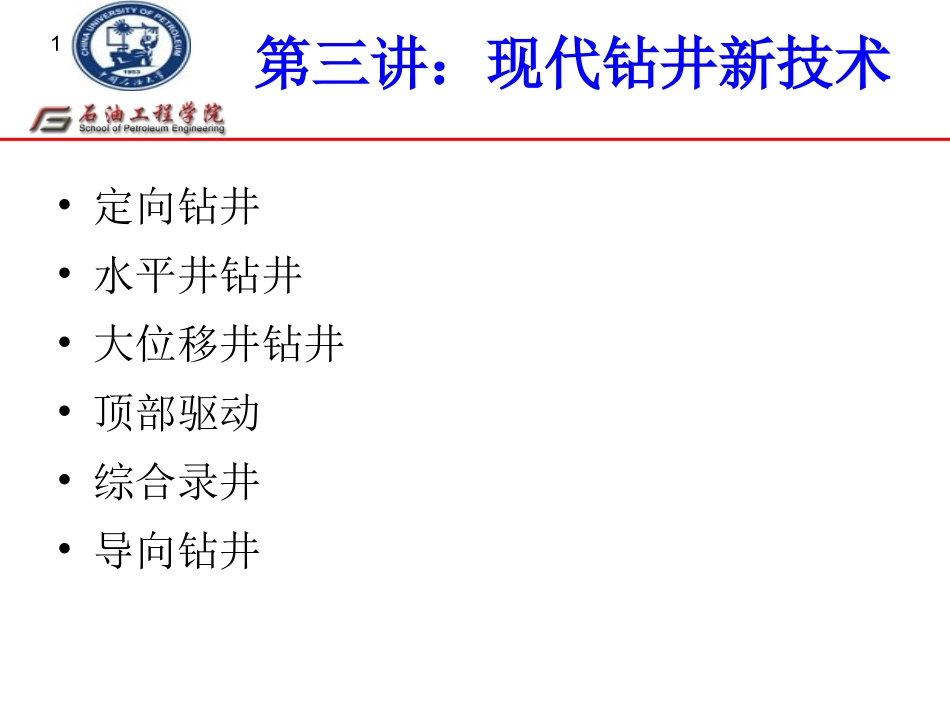

1第三讲：现代钻井新技术•定向钻井•水平井钻井•大位移井钻井•顶部驱动•综合录井•导向钻井23.1.1定向钻井的用途•地面环境条件的限制3.1定向钻井33.1.1定向钻井的用途•地下地质条件的限制3.1定向钻井43.1.1定向钻井的用途•钻井工艺的需要3.1定向钻井53.1.2定向井井身剖面•井身剖面设计原则–应能实现钻定向井的目的；–尽可能利用地层自然造斜规律；–应有利于安全、优质、快速钻井；–满足采油工艺的要求。3.1定向钻井63.1.2定向井井身剖面•井身剖面类型–三段式、多靶三段式、五段式和双增式。3.1定向钻井73.1.3定向井造斜方法•井下动力钻具造斜–弯接头、弯外壳、偏心垫块3.1定向钻井83.2.13.2.1水平井的概念水平井的概念水平井是指井眼轨迹达到水平（900左右）以后，再继续延伸一定长度的井。靶前位移水平段水平井的靶：垂深水平位移3.2水平井钻井93.2.23.2.2水平井的分类水平井的分类常规水平井可分为：长半径水平井中半径水平井短半径水平井水平井类型曲率半径（m）水平长度（m）长半径180～600300～1700中半径90～150150～1000短半径6～60100～5003.2水平井钻井103.2.33.2.3水平井适应的油气藏水平井适应的油气藏**天然垂直裂缝性油气藏天然垂直裂缝性油气藏天然垂直裂缝性油气藏为水平井提供了理想的应用条件，一井穿多个产层裂缝，产量比直井可大幅度提高。**多层系油气藏多层系油气藏一井穿多层，一口水平井相当于若干口直井的作用，大幅度提高生产效益。**低渗油气藏低渗油气藏水平井可改善油气流动状态，减小渗流阻力，提高低渗油气藏的产能。同时水平井远比压裂增产的效果要好。**薄油气层薄油气层水平井可大大增加泄油面积，和同一地层的直井相比，开采指数可提高4~10倍。**不规则油气藏不规则油气藏（如互不连通的砂体）用水平井可以连通互不关联的、或具有一定高低差的油气藏。*重油或稠油油藏重油或稠油油藏水平井可发挥重力泄油的优势，提高产量。*水锥和气锥的油藏水锥和气锥的油藏发生水锥或气锥的油藏可在油层的中上部造斜，然后在产层钻一定长度的水平井。3.2水平井钻井11水平井开发多层系油气藏水平井开发多层系油气藏3.2水平井钻井12侧钻水平井可有效的解决生产井的水锥问题3.2水平井钻井13用水平井连通有高低差的两孤立油藏3.2水平井钻井143.2.43.2.4水平井的关键技术水平井的关键技术•合适的油气藏选择合适的油气藏选择•井眼轨迹控制井眼轨迹控制•井壁稳定井壁稳定•井眼清洗井眼清洗•油气层保护油气层保护•固井完井固井完井3.2水平井钻井153.3.13.3.1大位移井的基本概念大位移井的基本概念国际上普遍采用的定义：井的水平位移与垂深之比等于2或大于2的井，称为大位移井。大位移井的英文名称ExtendedReachWell水平位移水平位移/垂深≥2垂深造斜点3.3大位移井钻井163.3.23.3.2大位移井的特点及用途大位移井的特点及用途（（11）大位移井的主要特点）大位移井的主要特点一是水平位移大，能较大范围地控制含油面积，开发相同面积的油田可以大量减少陆地及海上钻井的平台数量；二是钻穿油层的井段长，可以使油藏的泄油面积增大，可以大幅度提高单井产量。（（22）大位移井的用途）大位移井的用途A、用大位移井开发海上油气田从钻井平台上钻大位移井，可减少布井数量，减少井投资。3.3大位移井钻井17BB、、用大位移井开发近海用大位移井开发近海油气田油气田以前开发近海油气田要求建人工岛或固定式钻井平台，现在凡距海岸10公里左右油气田均可从陆地钻大位移井进行开发。滩涂油气田海油陆探海油陆采不需要复杂的海底井不需要海底集输管线3.3大位移井钻井18钻井船和陆上钻机都不能钻井船和陆上钻机都不能到达的潮汐和滩涂地带到达的潮汐和滩涂地带3.3大位移井钻井19CC、开发不同类型的油气田、开发不同类型的油气田*几个互不连通的小断块油气田；*几个油气田不在同一深度，方位也不一样，可采用多目标三维大位移井开发。DD、保护环境、保护环境可在环境保护要求低的地区用大位移井开发环境保护要求高的地区的油气田。3.3大位移井钻井203.3.3大位移井的发展状况大位移井始于本世纪20年代，由于当时的技术限制大位移井钻井技术发展缓慢。进入80...
