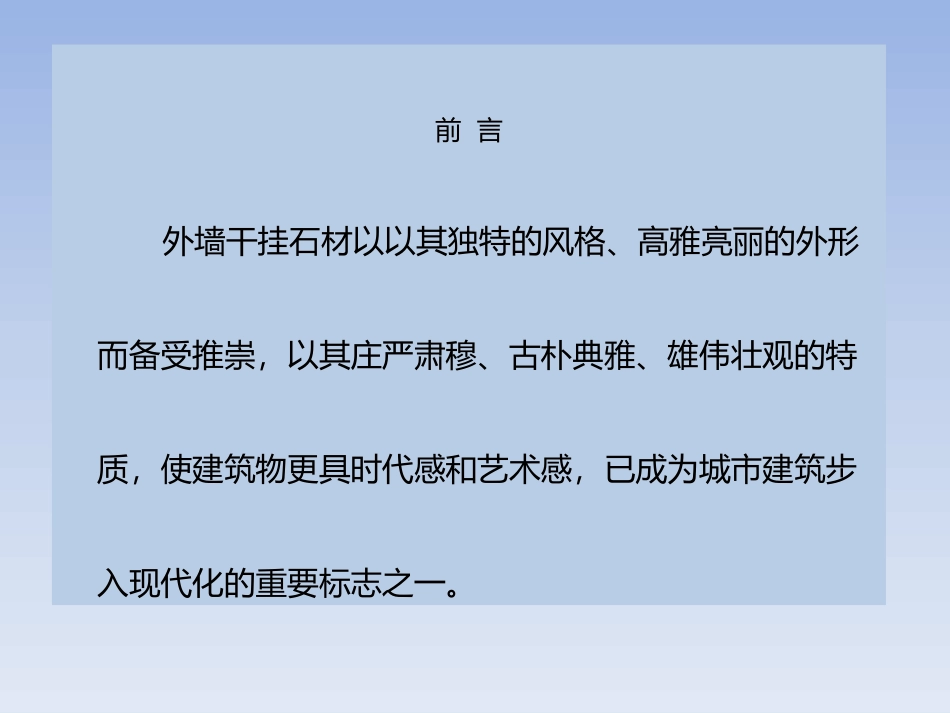

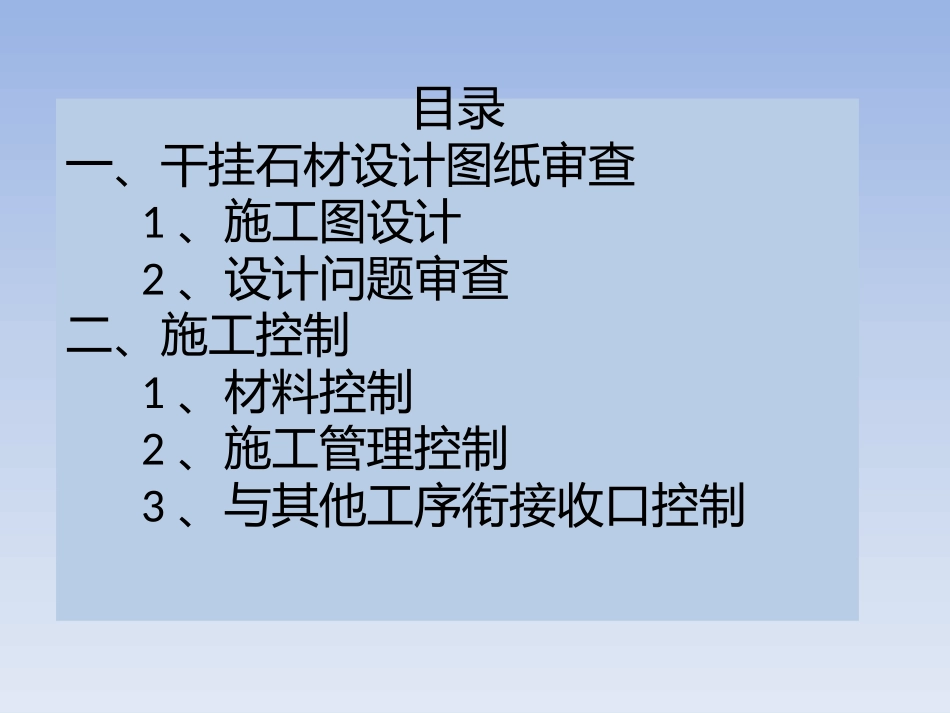

外墙干挂石材设计图纸审查及施工控制前言外墙干挂石材以以其独特的风格、高雅亮丽的外形而备受推崇，以其庄严肃穆、古朴典雅、雄伟壮观的特质，使建筑物更具时代感和艺术感，已成为城市建筑步入现代化的重要标志之一。目录一、干挂石材设计图纸审查1、施工图设计2、设计问题审查二、施工控制1、材料控制2、施工管理控制3、与其他工序衔接收口控制一、干挂石材设计图纸审查1、施工图设计干挂石材施工图设计的依据为：建筑平面图、立面图、节点大样图、其他专业需与干挂石材配合的有关图纸及效果图和干挂石材的计算书。施工图设计必须做到既满足建筑设计的要求，又要与现场的实际情况相吻合，施工图设计主要包括石材的安装立面图设计、石材节点大样图设计、石材的加工详图设计等。1.1安装立面图设计：根据建筑立面图的板块分格要求，在各立面上将不同形状或不同尺寸的石材分别独立编号，编号应确保唯一并方便实用，所设计的石材安装立面图应清洗表达出各立面上所有不同种类的石材板块。若工程的体形较复杂，为查找干挂石材立面图纸方便，还应设计干挂石材安装立面图的位置索引图，清晰的表示出建筑物每个区域墙面对应的挂板立面编号图编号。1.2石材节点大样图设计：对建筑物的拐角、窗口、屋檐、及其它复杂部位石材的形状、尺寸及连接方式，应单独设计干挂石材节点大样图，以表明这些部位石材的实际情况。1.3石材加工详图设计：石材加工详图设计就是按石材安装立面图上的石材尺寸分格及节点大样图的细节进行加工详图设计，该详图即通常所说的石材加工单。在确定干挂石材的具体形状及加工尺寸时，须反复核实以确保万无一失（尤其在采用较为昂贵的进口石材时）以免造成巨大的经济损失。2、设计图纸审查建筑设计与石材幕墙立面设计时高度冲突，导致结构梁低于石材外立面，石材收口底口结构外露。影响外立面整体效果梁底标高低于石材底口石材幕墙设计单位对建筑设计楼面标高理解不透彻，导致石材线条标高与建筑设计翻边高度不一致。石材线条设计标高与建筑设计翻边高度不一致建筑设计结构柱尺寸大于石材尺寸，导致结构柱需返工凿除。建筑设计结构柱尺寸过大排水管与石材龙骨冲突排水管与石材龙骨设置冲突，影响排水管外接。石材立面图设计时，石材洞口尺寸规格设计考虑时对建筑洞口设计理解不透彻，导致石材外立面洞口比建筑设计洞口小，门窗四周收口难度较大。石材设计洞口过小，导致门窗上口收口难度较大，干砖塞填后期渗漏及质量隐患较大二、施工控制1、材料控制石材—样品确认材料样板的选定:材料加工前必须对由施工单位报送，监理及建设单位进行确认，并封存。样板规格、尺寸、产地及签字确认石材—矿源确认在石材供应商提供矿源点样品与设计确认样品基本一致的情况下，对矿源进行考察，确认矿源点整体颜色纹路的稳定性，成材率以及开采荒料是否能满现场施工需要，包括质量、进度的要求。石材矿场考察石材荒料矿山开采出来的荒料，根据每一个层面按顺序进行编号，编号按开采顺序编，同一个立面石材应在同一开采层。石材—板材加工重点是在毛板开出后应立即与样板比较，符合后在毛板上进行编号，后续工序按编号顺序进行加工，以保证同一层面开采的石材用在同一立面。粗加工完成后，对加工好的板材进行板面光度、板材平整度、板面胶补质量等验收。“荒料切割”后在“开取毛板”上进行编号，后续工序按编号顺序进行加工，以保证同一层面开采的石材用在同一立面。石材表面必须在粗磨后刷一道AB胶作防护处理后再进行抛光。——补胶石材—防护处理防护到位，形成荷叶效应，水珠滚动。成品石材六个表面采用”石材防护剂作防护处理。注意事项：1、处理表面必须是清洁的、干燥的且无涂层。2、理想工作温度5~15℃℃，辊、喷或涂刷后避免阳光直接照射及防潮，6小时左右直到产品完全硬化，防水效果形成防护不到位，石材吸水变色，水流淌。石材—装箱打包1、单箱总重量不得超过0.8吨。2、木箱垫板、围边、盖板等选用优质条木，确保强度可靠。3、板材装箱时大理石光面对光面，中间用泡沫或珍珠棉隔开，用珍珠棉包裹四角，防止崩角，花岗石光面对背面包装，中间用泡沫或珍珠棉隔开。4、所有箱内空隙...
