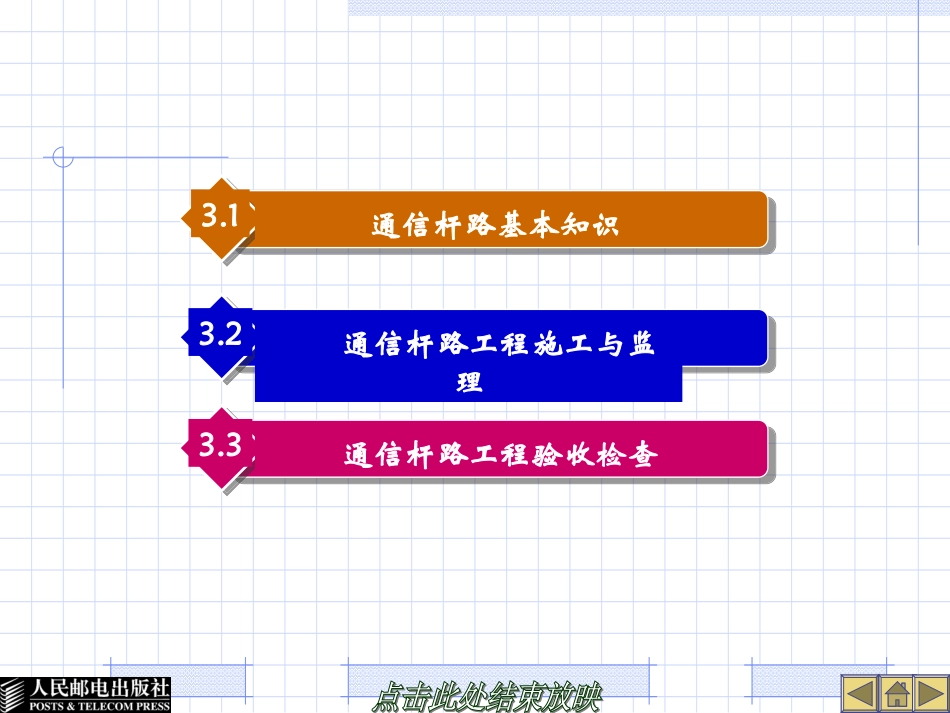

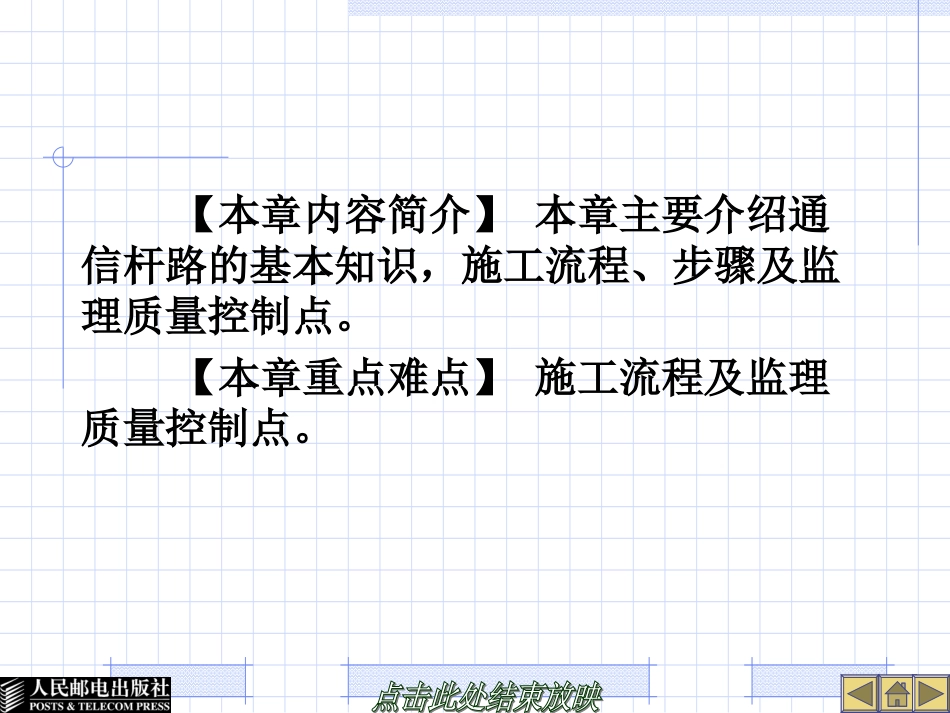

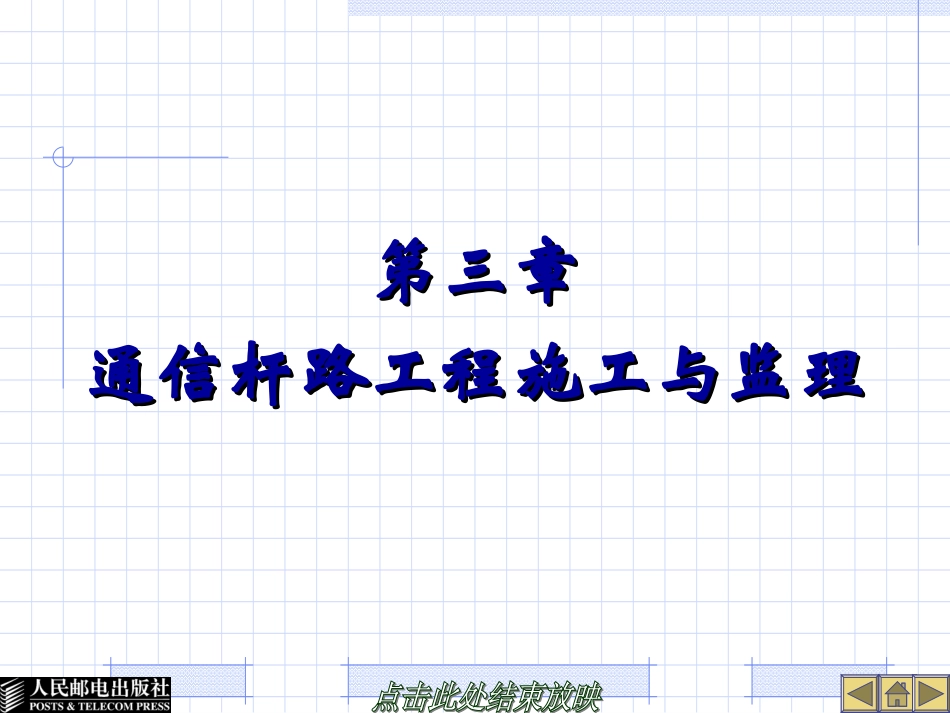

第三章第三章通信杆路工程施工与监理通信杆路工程施工与监理通信杆路基本知识3.1通信杆路工程施工与监理3.2通信杆路工程验收检查3.3【本章内容简介】本章主要介绍通信杆路的基本知识，施工流程、步骤及监理质量控制点。【本章重点难点】施工流程及监理质量控制点。3.13.1通信杆路基本知识通信杆路基本知识架空线路的优点是架设简便，建设周期短，费用相对较低；缺点是受外力破坏影响大，不够安全和美观。架空线路广泛应用在敷设地下光（电）缆困难的地方，如目前市郊和农村的线路以架空杆线为主。架空杆路主要包括电杆、卡盘、底盘、拉线、拉线盘、拉线抱箍、高拉桩、撑杆、吊线、吊线抱箍、避雷线等材料。3.1.1材料1．电杆2．钢筋混凝土部件（1）卡盘（2）底盘（3）拉线盘3．线材（1）镀锌钢绞线（2）镀锌钢线4．线路铁件（1）穿钉（2）螺母、方垫片和圆垫片（3）拉线调整螺丝（4）护杆铁板（5）叉梁装置（6）拉线衬环（7）拉线地锚（8）卡盘U形抱箍（9）拉线抱箍（10）光（电）缆吊线抱箍（11）光（电）缆挂钩（12）镀锌钢绞线夹板（13）U形钢绞线卡子（14）卡钩图3-1常见杆路器材3.1.2电杆的加固和防护1．电杆加固的场合在以下情况时，应考试采取电杆加固措施，以保证架空杆路的稳定和安全。（1）角杆、分线杆、终端杆或引上杆。（2）长杆档、飞线两侧的电杆。（3）跨越铁路、公路、河流或广场等障碍物的跨越杆。（4）坡度变更超过20%的吊线杆档。（5）抗风杆及防凌杆。（6）杆高大于12m的电杆。（7）其他杆位不够稳固的电杆。2．加固措施（1）对于转角杆、终端杆、引上杆及其他受力不平衡的电杆，一般采取拉线或撑杆等加固方法。为了抵消线路对电杆向下的压力或被倾倒的力矩，有时还在电杆埋深的杆根部分设置杆根横木或卡盘等。（2）角杆等处的加固一般采取落地拉线。当拉线必须跨越马路或受到其他障碍物的限制时，应设高拉桩拉线或撑杆等。（3）如地形条件受到限制，设置拉线或撑杆有困难时，可采用A型杆或H型杆以及其他加固措施。（4）特殊地段无法达到有关标准要求时，应砌石墩加固。图3-2电杆根部加固措施3．拉线（1）拉线的分类拉线可分为角杆拉线、双方拉线（抗风拉线）、三方拉线、防凌拉线、终端拉线、顺线拉线、特殊拉线等。图3-3顶头拉线及十字杆拉线装设方向图3-4双方拉线及四方拉线装设方向图3-5三方拉线装设方向图3-6吊板拉线示意图图3-7高桩拉线示意图图3-8撑杆、角杆、终端杆拉线示意图图3-9角深的定义图3-10角杆拉线装设方位示意图（2）拉线的距高比拉线的拉距与拉高之比，叫拉线的距高比。其中拉距是拉线出土点到电杆的垂直距离，拉高是拉线上把到拉距与电杆相交点的长度。拉线、拉高和拉距构成了一个直角三角形，如图3-11所示。图3-11拉线距高比的定义（3）拉线上把、中把的制作方法拉线采用镀锌钢绞线制作，拉线上把与水泥电杆应用抱箍法结合，拉线上把与木杆可用捆绑法结合。拉线上把、中把有另缠法、夹板法、卡固法等制作方法，如图3-12所示。图3-12拉线上把、吊线终结的制作（4）拉线设置的一般规定靠近电力设施及市区的拉线应根据设计规定加装绝缘子。绝缘子到地面的垂直距离应在2m以上。拉线绝缘子的扎固规格应符合图3-13的要求。图3-13拉线绝缘子的扎固方法（5）拉线安装图3-14拉线安装3.1.3吊线架空光（电）缆吊线程式应符合设计规定。一般情况下吊线夹板距电杆顶的距离≥50cm，在特殊情况下应≥25cm。线路与其他设施的最小水平净距、与其他建筑物的最小垂直净距以及交越其他电气设施的最小垂直净距应符合设计要求。1．架空线路负荷区的划分2．吊线的固定与接续当缆线到达终端局（站）或线路改变敷设方式（如直埋、过河、管道）时，吊线要进行终结。吊线终结的电杆叫终端杆，终端杆的吊线固定就叫吊线终结。吊线终结和吊线接续的方法一样，有卡固法、夹板和另缠3种方法。（1）吊线的各种连接方式图3-15吊线的各种连接方式示意图（2）吊线终结电缆吊线在终端杆及角深大于15m的角杆上，应做终结。吊线终结可采用卡固法、另缠法、夹板法制作，如图3-12所示。图3-16拉线中把的构成图3-17合手终结的做法图3-18泄力杆上的吊线辅助终结（3）角杆吊线的加固...
