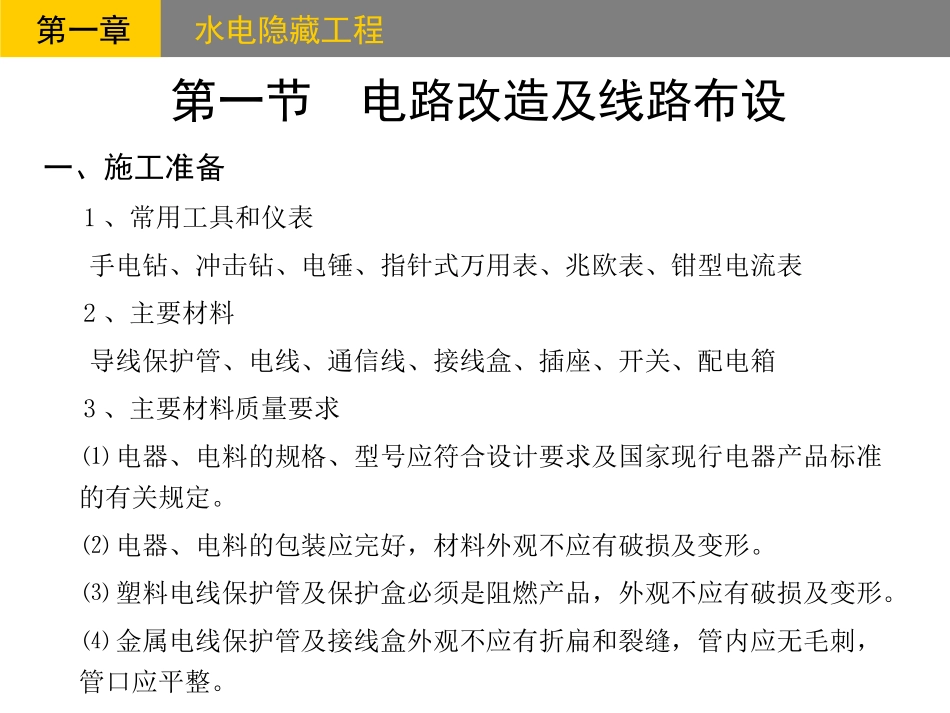

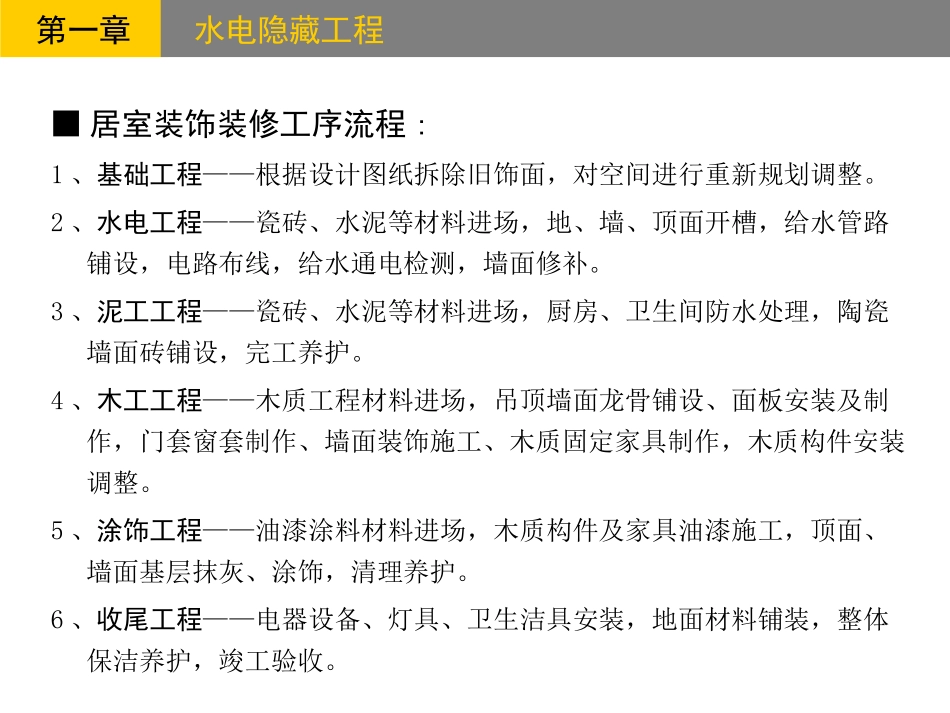

第二篇装饰装修施工工艺第一章水电隐蔽工程■居室装饰装修工序流程:1、基础工程——根据设计图纸拆除旧饰面，对空间进行重新规划调整。2、水电工程——瓷砖、水泥等材料进场，地、墙、顶面开槽，给水管路铺设，电路布线，给水通电检测，墙面修补。3、泥工工程——瓷砖、水泥等材料进场，厨房、卫生间防水处理，陶瓷墙面砖铺设，完工养护。4、木工工程——木质工程材料进场，吊顶墙面龙骨铺设、面板安装及制作，门套窗套制作、墙面装饰施工、木质固定家具制作，木质构件安装调整。5、涂饰工程——油漆涂料材料进场，木质构件及家具油漆施工，顶面、墙面基层抹灰、涂饰，清理养护。6、收尾工程——电器设备、灯具、卫生洁具安装，地面材料铺装，整体保洁养护，竣工验收。第一章水电隐藏工程一、施工准备1、常用工具和仪表手电钻、冲击钻、电锤、指针式万用表、兆欧表、钳型电流表2、主要材料导线保护管、电线、通信线、接线盒、插座、开关、配电箱3、主要材料质量要求⑴电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。⑵电器、电料的包装应完好，材料外观不应有破损及变形。⑶塑料电线保护管及保护盒必须是阻燃产品，外观不应有破损及变形。⑷金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。第一章水电隐藏工程第一节电路改造及线路布设⑸通信系统使用的终端盒、接线盒与配电系统的开关、插座，宜选用同一系列产品。4、穿墙导线保护管的安装穿墙导线保护管的类型有瓷管、钢管和塑料管等，应根据设计要求采用。⑴户内外穿墙导线保护管的安装⑵户内穿线保护管的安装⑶穿过楼板导线保护管的安装第一章水电隐藏工程二、配电线路施工1、配电箱的安装配电箱在墙上安装要牢固，横平竖直，垂直偏差不得超过3mm。暗装时，配电箱面板应紧贴墙面，配电箱底边距离地面高度一般为1.4m。2、明线铺设施工⑴槽板布线：电线不外露，比较美观，常用于用电量不大的室内干燥场所。施工顺序：定位放线→槽底下料→固定槽底和明装盒→下线、盖槽盖⑵塑料护套布线：利用铝片卡或塑料线钉将具有双层塑料护套层的多芯绝缘线，直接铺设在墙壁、楼板和建筑物上，具有抗腐蚀能力墙、耐潮性能好、线路美观等优点。施工顺序：定位放线→凿孔埋木榫→固定线卡（铝片卡或塑料线钉）→导线铺设第一章水电隐藏工程3、按铺布线现埋施工流程⑴标出线路走向和接线盒的埋置位置；⑵按标出的位置在顶、墙、地面凿线槽和线盒的埋槽；⑶在应设固定点的槽底中间凿打木榫孔；⑷将#16镀锌铁丝缠绕在榫头上一起钉入榫孔内，以能利用镀锌铁丝将线管固定在线槽内；⑸埋装接线盒。注意敲去盒上安装的孔盖，使孔口与线槽对准，接线盒应伸出砖砌面，并凹入粉刷面3~5mm；⑹埋设线管。注意埋管前应穿入引线，线管从一端线盒埋至另一端线盒，每隔几档用镀锌铁丝稍绕几转临时固定线管；第一章水电隐藏工程⑺逐段整理线管，使线管各处均平稳地贴在槽底；⑻补穿尚未穿引线的管段；⑼用1：2的水泥沙浆填封埋管槽和线盒穴的空隙，填封应与砖砌面齐平；⑽待沙浆凝固后，将线盒内多余的线管截去，管口伸出盒内壁2~3mm为宜；⑾按线段穿线；⑿在每个线盒内并头和安装开关、面板，各种插座，强弱电箱和灯具；⒀通电检测；⒁完成电路布线图，备案。第一章水电隐藏工程4、插座与开关的安装⑴低插座应高出地面0.3~0.5m，高插座应高出地面1.3~1.5m；⑵落地插座应有盖板，潮湿地方和厨房等地方应采用防溅型插座；暗装的插座应使用配材的专用盒，预埋件应固定牢固、平正，保持与墙面高低一致，板面端正；⑶插座接线时应做到如图：第一章水电隐藏工程第一章水电隐藏工程5、开关的安装⑴开关要控制相线，不允许控制零线，确保开关断开后，灯具不带电。⑵同一场所开关的切断位置应一致（一般上合开灯，下分关灯）。⑶开关的安装位置便于操作，与门框的距离为0.15~0.2m，拉线开关距地一般为2~3m，距门框为0.15~0.2m，且拉线的出口应垂直向下。相邻两个开关间隔不小于20mm。成排安装的开关高度应一致，同一场所高低差不应大于5mm。民用住宅严禁装设床头开关。三、质量监理要点•设计布线时，执行强电走上，弱...
