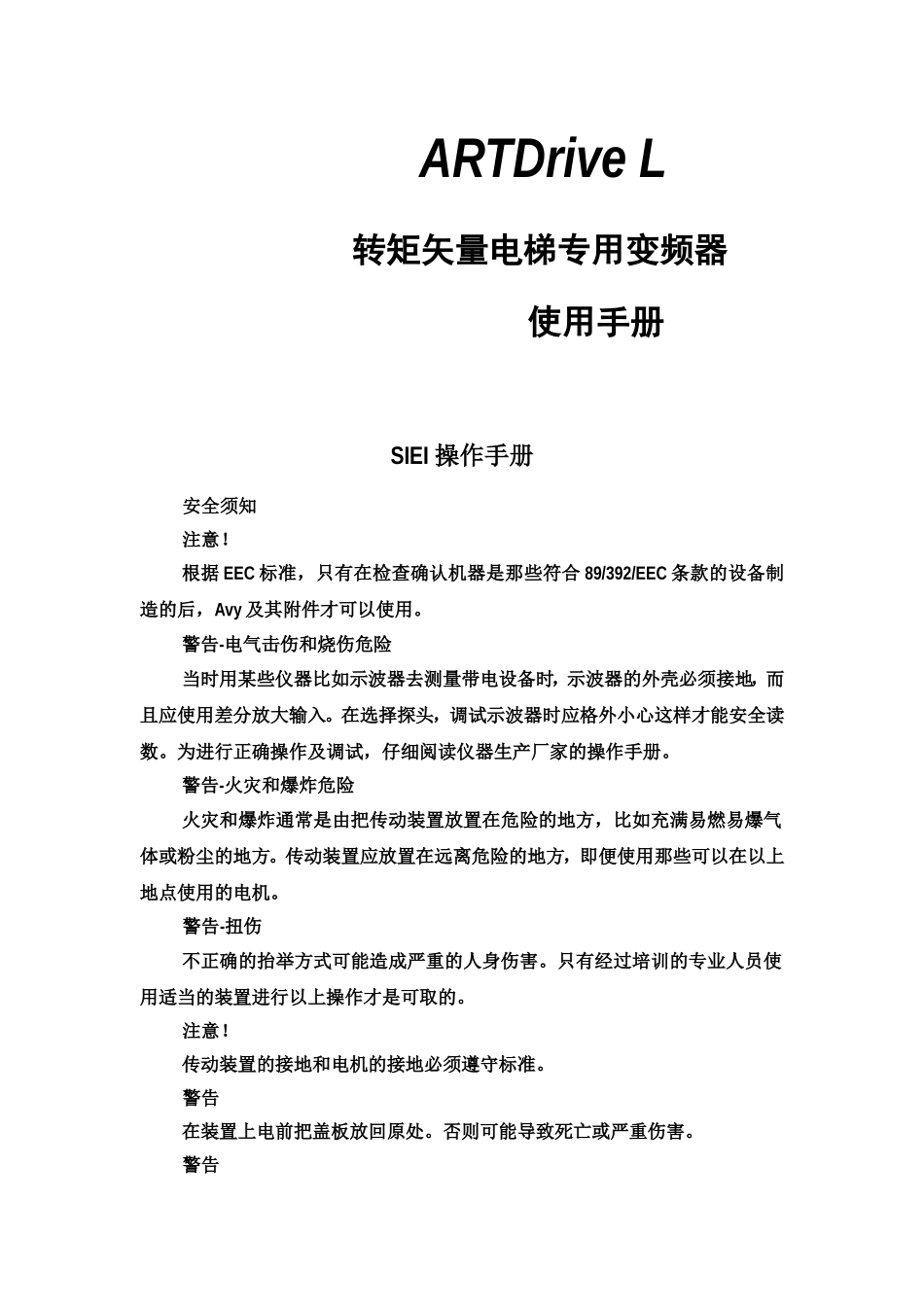

ARTDriveL转矩矢量电梯专用变频器使用手册SIEI操作手册安全须知注意！根据EEC标准，只有在检查确认机器是那些符合89/392/EEC条款的设备制造的后，Avy及其附件才可以使用。警告-电气击伤和烧伤危险当时用某些仪器比如示波器去测量带电设备时，示波器的外壳必须接地，而且应使用差分放大输入。在选择探头，调试示波器时应格外小心这样才能安全读数。为进行正确操作及调试，仔细阅读仪器生产厂家的操作手册。警告-火灾和爆炸危险火灾和爆炸通常是由把传动装置放置在危险的地方，比如充满易燃易爆气体或粉尘的地方。传动装置应放置在远离危险的地方，即便使用那些可以在以上地点使用的电机。警告-扭伤不正确的抬举方式可能造成严重的人身伤害。只有经过培训的专业人员使用适当的装置进行以上操作才是可取的。注意！传动装置的接地和电机的接地必须遵守标准。警告在装置上电前把盖板放回原处。否则可能导致死亡或严重伤害。警告变频调速传动装置是用于工业现场安装的电气设备。在使用过程中装置的部分是带电的。因此，电气安装和设备的开盖操作应由合格的专业人员进行。电机和传动装置的不正确安装将导致人身和设备的损坏。传动装置本身未带电机超速保护。必须严格遵守手册中的指示和当地及国家的有关适用规定。小心且勿连接到超过技术指标允许的电压波动范围的供电电源上。如果过高的电压加在传动装置上将有可能损坏内部器件。小心没有接地导线的条件下切勿操作传动装置。电机外壳的接地应使用一根区别于其他接地柱的接地柱，这样可以避免噪声耦合。接地连线的截面积应符合NEC标准或CEC标准。连接可以采用UL列出的或CSA认可的闭环端子连接，这样可使用相应的序列规格。施工时应使用生产厂家认可的压弯工具。小心不要在传动装置端子或控制电路端子上进行绝缘测试。小心因为环境温度将影响装置的寿命和可靠性，所以不要在超出允许温度的地点安放装置。在104°F（40℃）或以下温度时请保持通风。小心当传动装置出现故障报警时，请仔细阅读本书的故障解决章节。在解决了问题后再恢复操作。切勿通过外部自动复位故障。小心当需要打开传动装置时请确认已移走的多余物品。（否则有可能附着在风机或通风通道中造成传动装置过热）。小心传动装置必须安装在防火材料上。当装置运行时，装置的冷却部件的温度有可能达到194°F（90℃）。1.1概要说明SIEIARTDriveL变频器是电梯控制部分专用的最新一代矢量控制器。该系列产品有强适应性、操作简易、运行性能高的主要特点。控制类型多样（矢量、无刷、无传感器或V/F控制）的选择使得该设备可用于各种不同的用途。DGFClift+WIN+DRIVE开发软件是现代化的控制系统，它使得个性化应用不尽相同。安装在转换器的“DGFClift“功能卡可形成一个快速、灵活而个性化的应用接口。可提供现场总线将变频器连接到外部网络，例如：PrifiBus和DeviceNet。1.2电气系统的抗干扰保护SIEIARTDriveL变频器会辐射高频电磁波对周围电器设备造成干扰。为此，可采用如下措施减少干扰：—将变频器安装在金属柜中—屏蔽电机电缆电缆屏蔽层在变频器侧接PE端，在电机侧接机壳，接触面要大。屏蔽层不能用作保护接地线。屏蔽层不能有中断，尽可能接近变频器和电机接地或屏蔽排。—要有良好的接地（星形接地，10mm2以上）—使用干扰滤波器1.3变频器干扰保护变频器有一定的抗干扰能力，采取如下措施以加强设备安全抗干扰性能：—如果有大的对电网产生干扰的设备（如补偿装置，高频炉等）。—对感性设备元件（如电磁阀，继电器，电磁铁）设置阻容吸收或释放回路。—按照接线指导配线，避免感性和容性耦合。使用双绞线抗感性干扰电压，使用屏蔽线防止容性干扰电压。屏蔽绞线为实现信号的隔离和抗强电干扰发挥最好的作用。1.4ARTDriveL变频器的不同操作模式：—通过驱动器的控制端子—通过操作面板控制—通过PC程序和RS485接口控制—通过通讯总线控制—通过PC设置工具控制1.5标识代码功率端子连接图2变频器端子结构图3端子功能说明图4运行曲线图4.1标准驱动时序图5编码器接线跳线S17决定禁止或者允许读C通道脉冲。为了正确检测编码器丢失脉冲报警必须正确跳线。S17ON：channelC（index）read...
