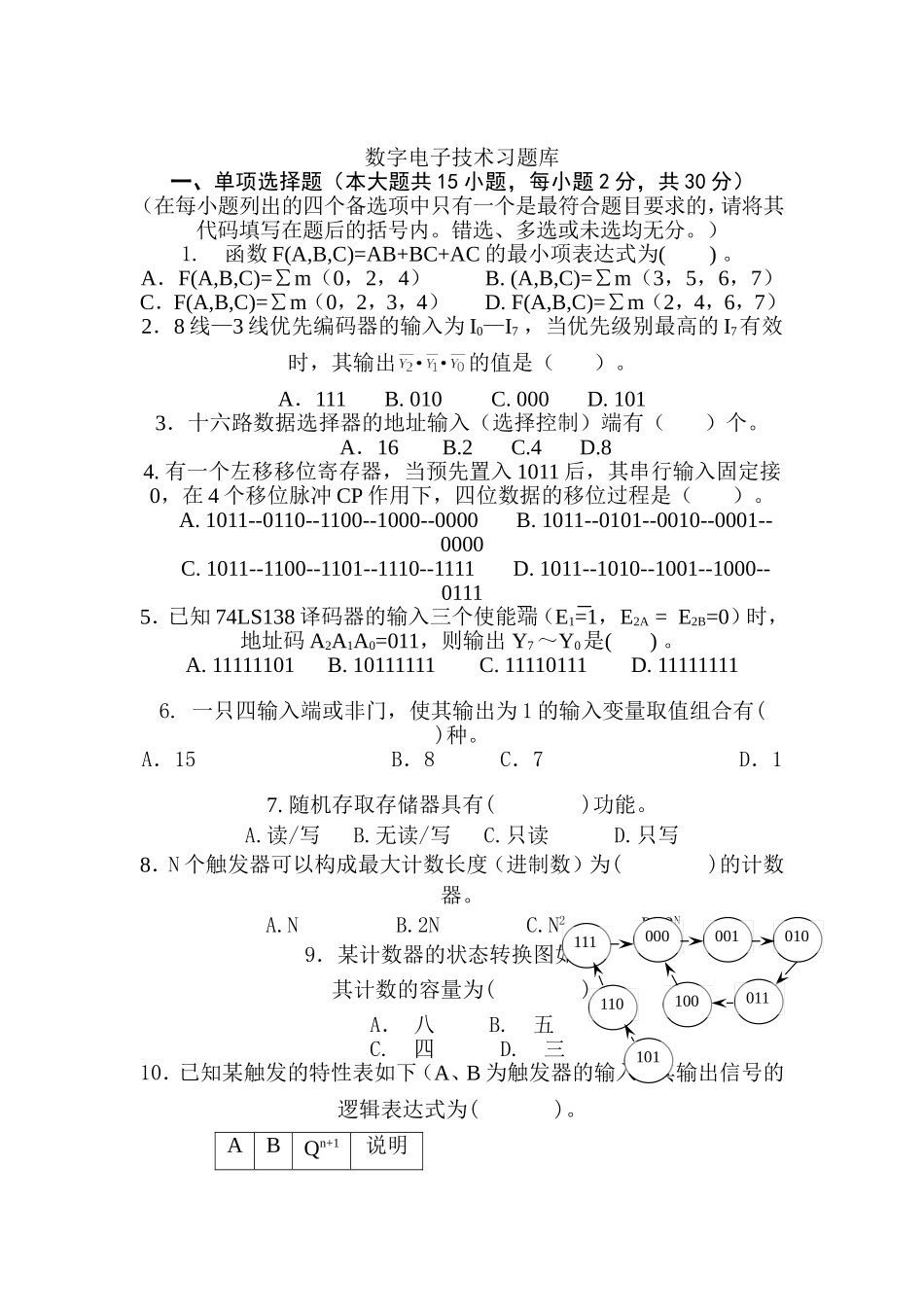

数字电子技术习题库一、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。）1.函数F(A,B,C)=AB+BC+AC的最小项表达式为()。A．F(A,B,C)=∑m（0，2，4）B.(A,B,C)=∑m（3，5，6，7）C．F(A,B,C)=∑m（0，2，3，4）D.F(A,B,C)=∑m（2，4，6，7）2．8线—3线优先编码器的输入为I0—I7，当优先级别最高的I7有效时，其输出的值是（）。A．111B.010C.000D.1013．十六路数据选择器的地址输入（选择控制）端有（）个。A．16B.2C.4D.84.有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP作用下，四位数据的移位过程是（）。A.1011--0110--1100--1000--0000B.1011--0101--0010--0001--0000C.1011--1100--1101--1110--1111D.1011--1010--1001--1000--01115．已知74LS138译码器的输入三个使能端（E1=1，E2A=E2B=0）时，地址码A2A1A0=011，则输出Y7～Y0是()。A.11111101B.10111111C.11110111D.111111116.一只四输入端或非门，使其输出为1的输入变量取值组合有()种。A．15B．8C．7D．17.随机存取存储器具有()功能。A.读/写B.无读/写C.只读D.只写8．N个触发器可以构成最大计数长度（进制数）为()的计数器。A.NB.2NC.N2D.2N9．某计数器的状态转换图如下，其计数的容量为()A．八B.五C.四D.三10．已知某触发的特性表如下（A、B为触发器的输入）其输出信号的逻辑表达式为()。ABQn+1说明00000101001110010111011100Qn保持010置0101置111Qn翻转A．Qn+1＝AB.C.D.Qn+1＝B11．有一个4位的D/A转换器，设它的满刻度输出电压为10V，当输入数字量为1101时，输出电压为（）。A．8.125VB.4VC.6.25VD.9.375V12．函数F=AB+BC，使F=1的输入ABC组合为()A．ABC=000B．ABC=010C．ABC=101D．ABC=11013．已知某电路的真值表如下，该电路的逻辑表达式为()。A．B.C．D．ABCYABCY0000100000111011010011010111111114．四个触发器组成的环行计数器最多有()个有效状态。A.4B.6C.8D.16二、填空题（每空1分，共20分）1.有一数码10010011，作为自然二进制数时，它相当于十进制数（），作为8421BCD码时，它相当于十进制数（）。2.三态门电路的输出有高电平、低电平和（）3种状态。3．TTL与非门多余的输入端应接（）。4．TTL集成JK触发器正常工作时，其和端应接（）电平。5.已知某函数，该函数的反函数=（）。6.如果对键盘上108个符号进行二进制编码，则至少要（）位二进制数码。7.典型的TTL与非门电路使用的电路为电源电压为（）V，其输出高电平为（）V，输出低电平为（）V，CMOS电路的电源电压为（）V。8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A2A1A0=110时，输出应为（）。9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM。该ROM有（）根地址线，有（）根数据读出线。10.两片中规模集成电路10进制计数器串联后，最大计数容量为（）位。11.下图所示电路中，Y1＝（）；Y2＝（）；Y3＝（）。12.某计数器的输出波形如图1所示，该计数器是（）进制计数器。13．驱动共阳极七段数码管的译码器的输出电平为（）有效。三、判断说明题（本大题共2小题，每小题5分，共10分）（判断下列各题正误，正确的在题后括号内打“√”，错误的打ABY1Y2Y3“×”。）1、逻辑变量的取值，１比０大。（）2、D/A转换器的位数越多，能够分辨的最小输出电压变化量就越小（）。3．八路数据分配器的地址输入（选择控制）端有8个。（）4、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。（）5、利用反馈归零法获得N进制计数器时，若为异步置零方式，则状态SN只是短暂的过渡状态，不能稳定而是立刻变为0状态。（）6．在时间和幅度上都断续变化的信号是数字信号，语音信号不是数字信号。（）7.约束项就是逻辑函数中不允许出现的变量取值组合，用卡诺图化简时，可将约束项当作1，也可当作0。（）8．时序电路不含有记忆功能的器件。（）9．计数器除了能对输入脉冲进行计数，还能作为分频器用。（）10．优先编码器只对同时输入的信号中的优先级别最高的一个信号编码.（）四、综...
