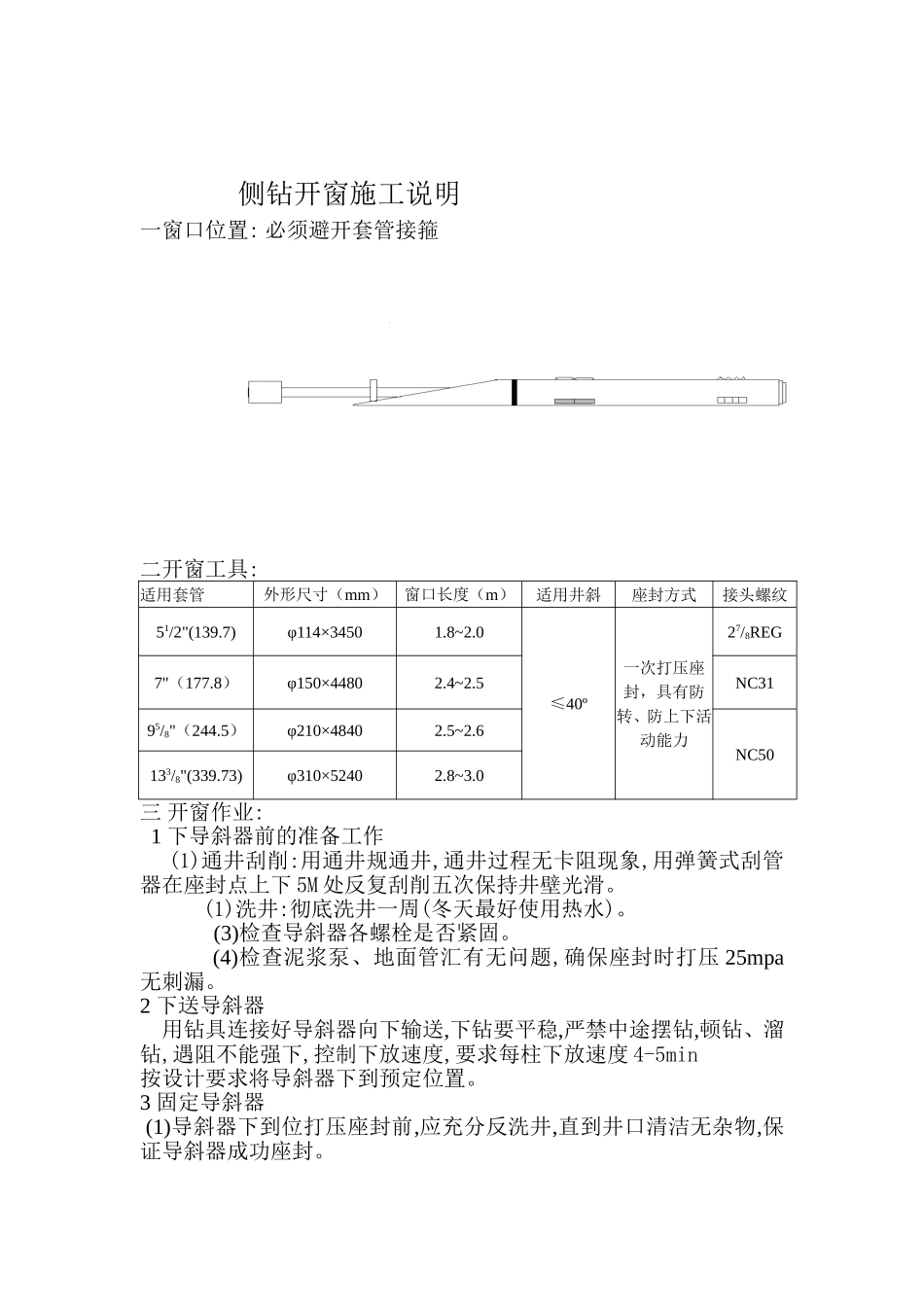

侧钻开窗施工说明一窗口位置:必须避开套管接箍二开窗工具:适用套管外形尺寸（mm）窗口长度（m）适用井斜座封方式接头螺纹51/2"(139.7)φ114×34501.8~2.0≤40º一次打压座封，具有防转、防上下活动能力27/8REG7"（177.8）φ150×44802.4~2.5NC3195/8"（244.5）φ210×48402.5~2.6NC50133/8"(339.73)φ310×52402.8~3.0三开窗作业:1下导斜器前的准备工作(1)通井刮削:用通井规通井,通井过程无卡阻现象,用弹簧式刮管器在座封点上下5M处反复刮削五次保持井壁光滑。(1)洗井:彻底洗井一周(冬天最好使用热水)。(3)检查导斜器各螺栓是否紧固。(4)检查泥浆泵、地面管汇有无问题,确保座封时打压25mpa无刺漏。2下送导斜器用钻具连接好导斜器向下输送,下钻要平稳,严禁中途摆钻,顿钻、溜钻,遇阻不能强下,控制下放速度,要求每柱下放速度4-5min按设计要求将导斜器下到预定位置。3固定导斜器(1)导斜器下到位打压座封前,应充分反洗井,直到井口清洁无杂物,保证导斜器成功座封。(2)反洗井后调整好导斜器工作面方位,接好方钻杆,用水泥车(泥浆泵)开泵打压.分三次进行,打压28-30mpa(导斜器20±2mpa即可座封),然后泄压为零。(3)丢手:再确认导斜器座封后,上提钻具10KN正转26-36圈左右倒扣后上提钻具不超过30KN即可丢手.丢手后再回探20―30KN确认导斜器是否封死,确认后起出钻具。4下铣锥开窗:(1)钻具组合复式开窗铣锥+30根加重钻杆+不同外径的钻杆,为保证开窗效果,每隔1000m加一个钻杆扶正器。（2）为保证铁屑充分携带反出泥浆粘度不低于50-60s。(3)钻杆将铣锥连接好并输送到开窗点位后，下压20KN在钻杆上作好标记(加压点为窗口上端位置)，随后将钻杆上提500mm，开始开钻，钻压在原悬重的基础上加压在5KN以内，转速在50转/分钟以内，送钻要均匀缓缓下行。根据开窗进尺控制好钻压、转速。开窗进尺3500mm，铣锥完全出窗。(5)修窗。为保证窗口质量，从开窗点到出窗位置要进行3次左右修窗，钻压控制在20KN以内，转速50转/分钟左右，送钻要均匀，不要太快。铣锥进出窗达到不别不挂为止。(6)验窗。将钻具均匀上提3500mm后，再下放到出窗位后，钻压变化不超±20KN，即为开窗合格。四注意事项1导斜器下井前用通径规通钻杆内孔,保证钻杆内孔无杂物,以防止杂物堵导斜器影响座封质量。2导斜器座封必须使用清水。3导斜器下井后,不允许起出。4铣锥与钻杆连接要牢固，防止铣锥脱落。5开窗时要由技术较高的司钻操钻，加压、送钻要均匀，防止突然溜钻，以免破坏窗口。6铣锥(或其它钻具)进出窗口时要低速匀速，防止别坏或挂坏窗口。
