天加组合式空气处理机组VIP免费

天加组合式空气处理机组_第1页
1/79
天加组合式空气处理机组_第2页
2/79
天加组合式空气处理机组_第3页
3/79

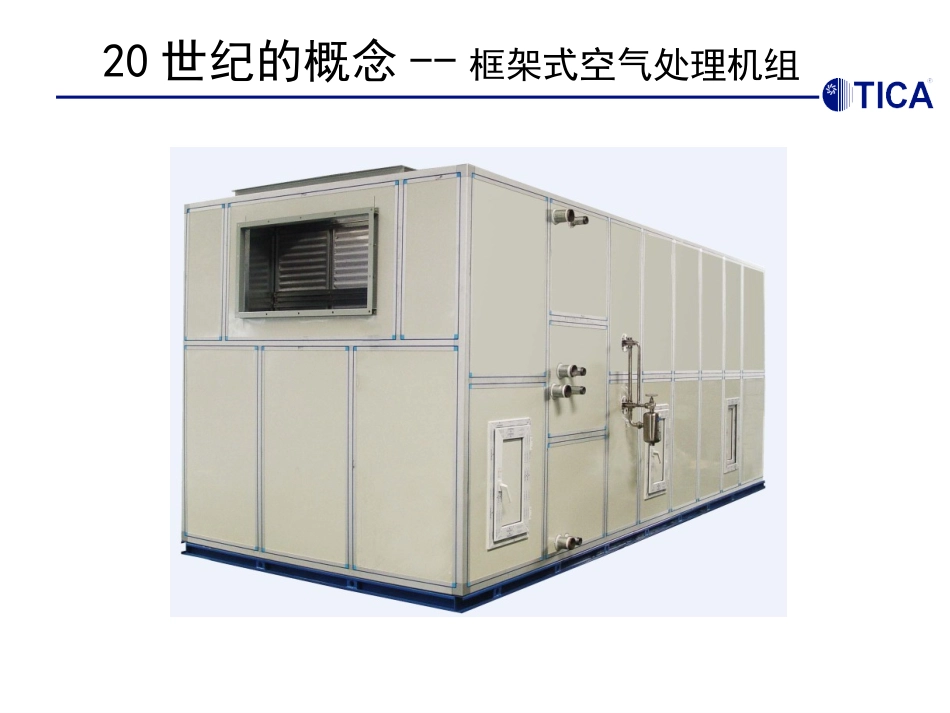

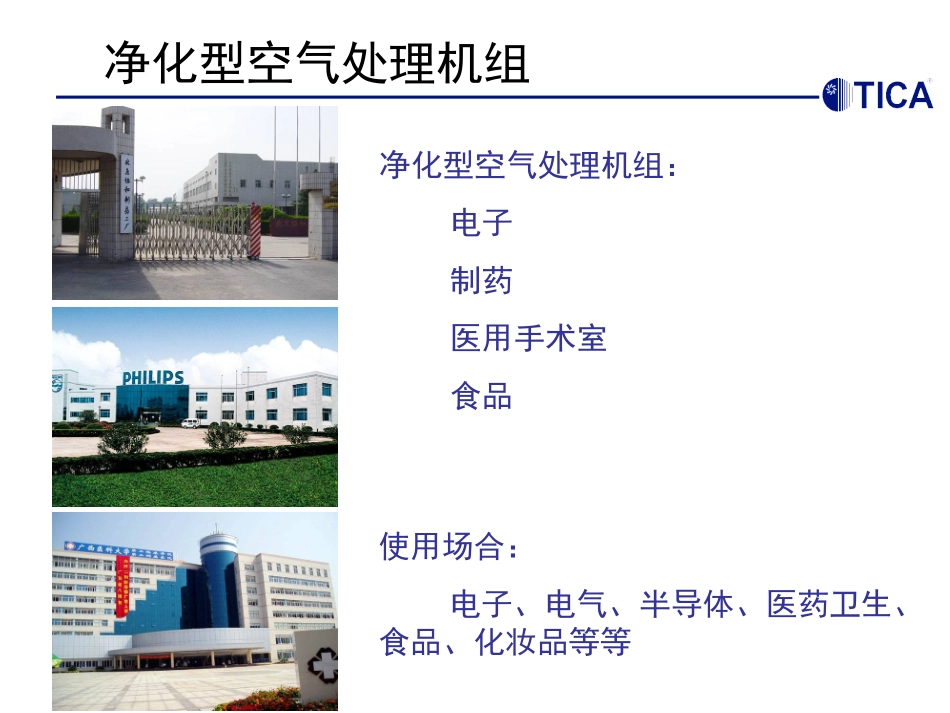

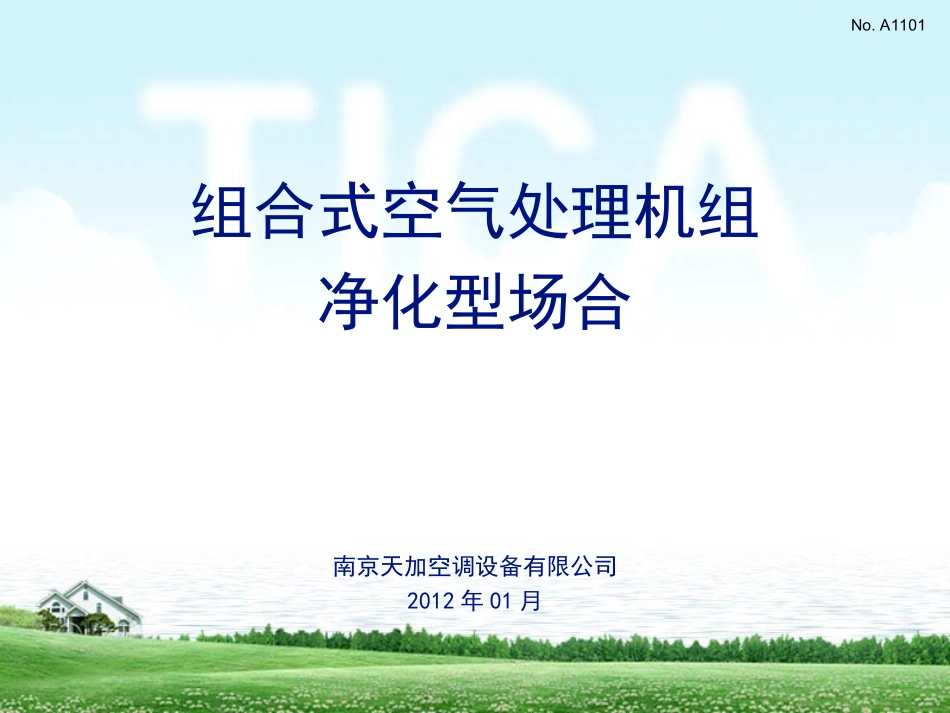

组合式空气处理机组净化型场合南京天加空调设备有限公司2012年01月No.A1101净化型空气处理机组:电子制药医用手术室食品使用场合:电子、电气、半导体、医药卫生、食品、化妆品等等净化型空气处理机组20世纪的概念--框架式空气处理机组框架式空气处理机组间隙配合,肯定有缝!60000m3/h以上采用钣金框架,精度不够,缝隙更大!其他品牌内藏三角型AAF直方型MCQUAYSINKO菱角型CARRIERTRANE铝合金框架的各种形式圆弧型YORK外框架空调箱存在三大问题•漏风——运行费用高•冷桥——结露、滴水、生锈•刚度差——箱体变形天加努力在寻找新方案21世纪空气处理机组天加内外框架式空气处理机组风量:2270m3/h~280000m3/h铝合金边框螺栓连接件金属面板隔热层金属面板密封橡胶条PU密封条一代迷宫式密封结构专利二代迷宫式密封结构小圆弧设计更加美观人性化安装简单组装快捷专利1)专利之一:迷宫式箱板结构专利技术2)专利之二:防冷桥铝塑复合型材专利技术专利防冷桥铝塑复合型材冷桥因子高达0.88,TB1级优点之一:节能效果显著框架结构空调箱防止漏风措施之一:迷宫式密封结构结露生锈大缝隙漏风不漏风天加迷宫空调箱无缝隙无锈点不结露●8个迷宫式密封接缝天加迷宫空调箱●20个平面接缝框架结构空调箱自攻螺钉固定螺栓螺母固定防止漏风措施之二:减少缝隙负压门正压门防止漏风措施之三:正、负压门设计防止漏风措施之四:调水平装置机组底部钢架可微调高度,以保证水平,减小接缝香港地铁空调箱通过同济大学专家测试中国空调所专家测试天加空调箱检验项目标准要求检验结果分项判断漏风率(%)机组内静压保持700Pa时,<1%合格机组漏风率不大于3%。备注:标准空气状态下的漏风量为157m3/h检测报告所测漏风率=157/81513=0.19%项目单位天加其他品牌风量CMH5000050000冷量Kw300300漏风率0.19%3.00%损失风量CMH951500损失冷量Kw0.579能效比33损失功率Kw0.193每天运行时间小时1010每天损失功率Kw1.930一年损失功率Kw69410950每度电单价元1.21.2一年损失运行费用元83213140箱体漏风造成运行费用损失的比较一年一台空调箱损失的运行费用天加是其他厂家的十六分之一13140优点之二:箱体刚度强不会变形空调箱解决箱体变形的正确途径空调箱大风量空调箱主要依靠方钢框架提高箱体刚度高密度发泡及内部预埋加强筋使箱板不能变形功能段连接方式(25mm)密封条内部钢架预埋钣金功能段连接方式(50mm)密封条预埋钣金内部钢架内表面平整50mm(漏风率大过3%)●耗能●结露/生锈●自攻螺钉衔接●部分厂家用聚苯乙烯保温●容易变形●内部凹凸不平●节能\洁净●不结露/无锈点●螺栓螺母衔接●高压聚氨酯发泡保温●不变形●内部平整,不积灰外框架空调箱对比(漏风率0.19%)天加整体式空调箱天加迷宫式空调箱迷宫式密封平面密封铝合金框架式空调箱与国内框架式空调箱的比较优点之三:无菌设计工艺1,PU隔热3,PU隔热2,橡胶密封条三道隔热完全杜绝冷桥框架结构空调箱结露生锈大缝隙漏风不漏风天加迷宫空调箱无缝隙无锈点不结露不结露,无锈点,不易滋生细菌1排管2排管4排管6排管8排管10排管12排管翅片间距:8—14片/英寸不同排数的热交换器专业的盘管选型软件天加组合式空气处理机组换热盘管通过美国制冷与空调协会AHRI(Air-ConditioningandHeatingRefrigerationInstitute)的认证,品质可靠。AHRI认证冷凝水盘大倾角的水盘,有效排水,杜绝细菌滋生臭氧发生器,有效杀菌利用循环风将臭氧扩散到整个系统控制的洁净室内空气及物体表面沉降菌落进行定期杀菌、大消毒、替代紫外线灯照射和化学熏蒸,没有残余污染。净化灯,有效杀菌臭氧电子净化灯,安装在机组的均流段或出风段的箱体顶板上,优点之四:无尘设计工艺箱板厚度:50mm内部平整,不积灰Flushedinterior暗藏钢铁框架InternalSteelFrame箱体内部结构平整无尘皮带无尘皮带,保证了运行不产生粉尘无蜗壳风机PLUGFANPLENUMFAN无蜗壳风机优质过滤器,截留尘粒采用优质“憎水”型大容尘量、高性能过滤器,有效截留携菌尘粒优点之五:机组噪声小降噪措施柔性连接弹簧或橡胶减振风机专业选型专业选型,最佳风机工作点、风机效率和噪声级;低噪声风机经过严格的动、...
