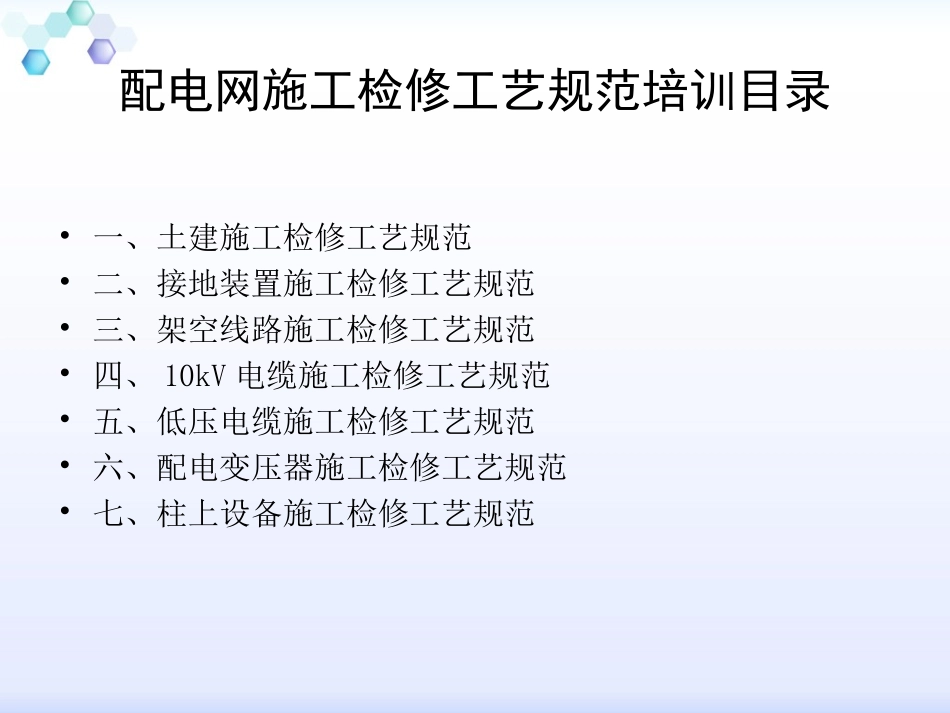

配电网施工检修工艺规范二零一七年四月配电网施工检修工艺规范培训目录•一、土建施工检修工艺规范•二、接地装置施工检修工艺规范•三、架空线路施工检修工艺规范•四、10kV电缆施工检修工艺规范•五、低压电缆施工检修工艺规范•六、配电变压器施工检修工艺规范•七、柱上设备施工检修工艺规范一、土建施工检修工艺规范1、杆塔基础1.1、混凝土杆基坑（1）基坑施工前的定位应符合设计要求。a：直线杆：顺线路方向位移不应超过设计档距的3%。直线杆横线路方向位移不应超过50mm。b:转角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。（2）电杆基础坑深度应符合设计规定。电杆埋设深度在设计未作规定时按表所列数值:(m)（3）基坑底使用底盘时，坑底表面应保持水平，底盘安装尺寸误差应符合设计要求。底盘的圆槽面应与电杆中心线垂直，找正后应填土夯实至底盘表面。底盘安装允许偏差，应使电杆组立后满足电杆允许偏差规定。a：电杆基础坑深度的允许偏差应为+100mm、-50mm。b:双杆两底盘中心的根开误差不应超过30mm；两杆坑深度高差不应超过20mm。c:遇有土质松软、流沙、地下水位较高等情况时，应采取加固杆基措施（如加卡盘、人字拉线或浇筑混凝土基础等）杆长10121518埋深1.71.92.32.8（4）基坑回填土时，土块应打碎，基坑每回填300mm应夯实一次；回填土后的电杆基坑宜设置防沉土层。a:采用扒杆立杆，电杆坑留有滑坡时，滑坡长度不应小于坑深，滑坡回填土时应夯实，并留有防沉土台。b:回填土层上部面积不宜小于坑口面积；培土高度应超出地面300mm；沥青路面或砌有水泥花砖的路面不留防沉土台。1.2、钢管杆基础（1）钢杆基坑施工前的定位应符合设计要求。（2）钢杆基础浇筑应采用现浇基础或灌注桩基础，在沿海滩涂和软土地区，可采用高强度预应力混凝土液压管桩基础。a:现浇基础几何尺寸准确，棱角顺直，回填土分层夯实并留有防沉层。b:灌注桩基础宜使用商品混凝土，桩基检测报告内容详尽。c:浇筑混凝土应采用机械搅拌，机械振捣，混凝土振捣宜采用插入式振捣器。（3）基础中心与线路中心线重合，深度及坑底宽度符合设计数值。（4）按规定取样做试块，基础表面平整，无蜂窝、麻面。（5）基础浇注完成后应及时养护，当基础强度达到规定要求时才可立杆塔、架线。a:浇筑后，应在12小时内开始浇水养护；对普通硅酸盐和矿渣硅酸盐水泥拌制的混凝土浇水养护，不得少于7天；有添加剂的混凝土养护不得少于14天。b:日平均温度低于5℃时，不得浇水养护。c:混凝土不宜在严寒季节进行施工。若必须进行，应采取相应措施，如加入早强剂、减小水灰比、加强振动捣固、妥善遮盖和各种保温养护等。1.3、拉线盘（1）结合当地地质条件、地形条件及各地区使用习惯选用合理的拉线盘，并确定拉线盘的埋深及拉线棒的长度，对于特殊地质条件要采用特别加固措施。a:埋设拉线盘的拉线坑应有滑坡（马道），回填土应有防沉土台。b:拉线坑的深度可按受力大小及设计要求决定。（2）拉线盘放置时应注意正反方向及角度。1.4、卡盘基础（1）安装位置、方向、深度应符合设计要求。a:深度允许偏差为±50mm。b:当设计无要求时，其上平面距地表面不应小于500mm。（2）安装前应将其下部分的土壤分层回填夯实。（3）与电杆连接部分应紧密2、电缆基础2.1、电缆沟、井（1）按照设计图纸进行现场施工，电缆沟或工作井内通道净宽，不宜小于有关规范及标准要求。a：电缆沟、井开挖时，密切注意地下管线、构筑物分布情况。b:如出现沟底持力层达不到设计要求，采取换土处理。（2）开挖应严格按挖沟断面分级开挖，沟体开挖应连续开挖，开挖施工中不得超挖，如发生超挖，应用细砂或石粉回填夯实至设计深度。挖土完成后应对基层土进行平整夯实处理。卡盘的上平面距离地面不小于50公分,下方先夯实埋设拉盘时拉棒应露出地面50公分，拉线棒应与线路受力方向对正，拉耳断面向下，拉棒受力后不应弯曲拉盘校正回填土时应边回填边夯实。（3）浇捣混凝土垫层时，首先绑扎钢筋，然后浇捣混凝土。（4）电缆沟、井砌筑前应复测，确定方向后按设计要求进行砌筑。（5）压顶梁浇筑时，制安模板时应托架牢固、模板平直、支撑合理、稳固及拆卸方便...
