高层项目钢筋技术内部交底VIP专享VIP免费

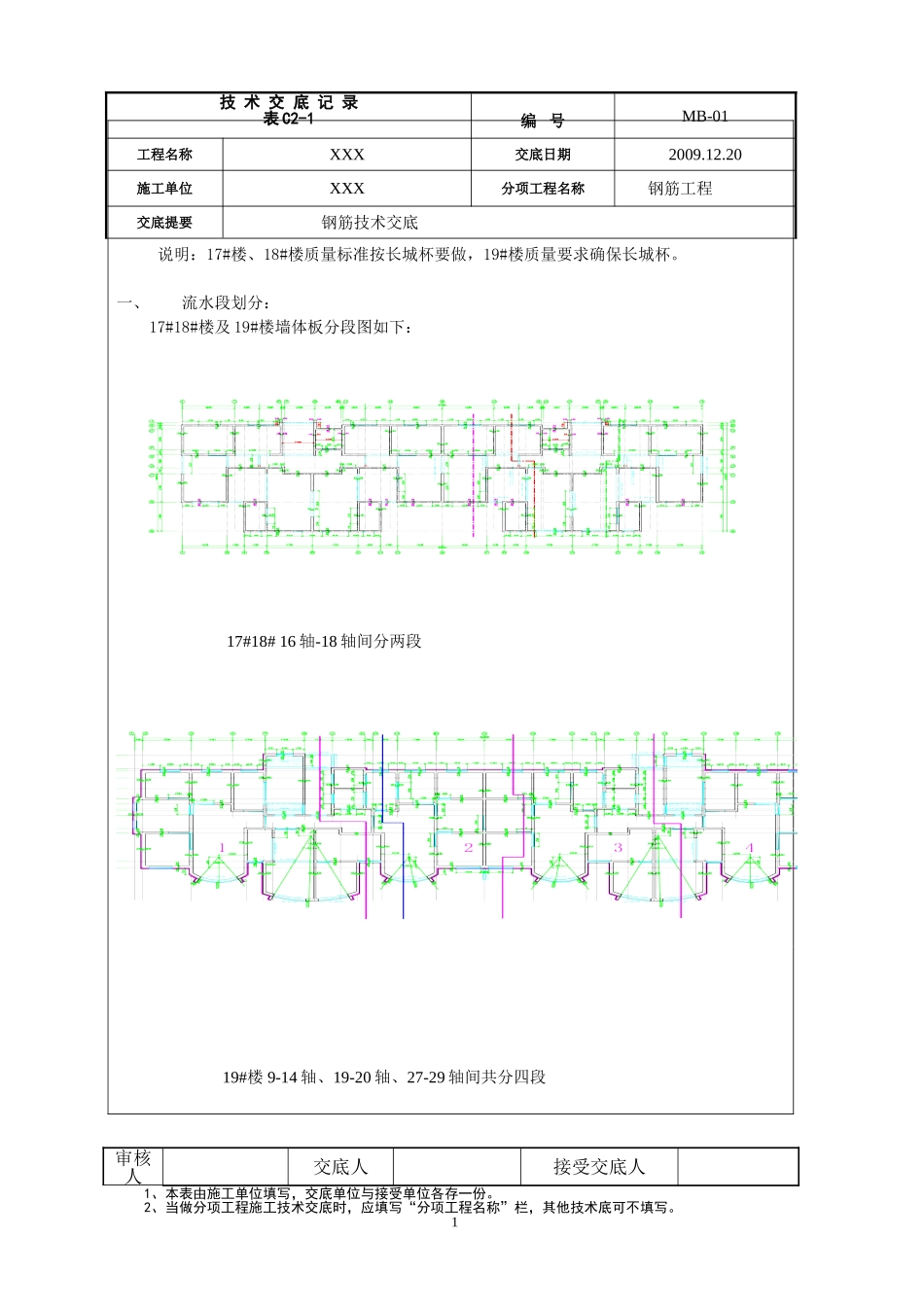

说明：17#楼、18#楼质量标准按长城杯要做，19#楼质量要求确保长城杯。一、流水段划分：17#18#楼及19#楼墙体板分段图如下：17#18#16轴-18轴间分两段19#楼9-14轴、19-20轴、27-29轴间共分四段审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术底可不填写。1技术交底记录表C2-1编号MB-01工程名称XXX交底日期2009.12.20施工单位XXX分项工程名称钢筋工程交底提要钢筋技术交底二、工程简介及钢筋总体要求序号项目内容3混凝土强度等级17#18#楼：基础垫层C15;基础底板、、地下室外墙C30S8；其余砼均为C30。19#楼：基础垫层C15；基础底板、、地下室外墙C40S8。7层及以下墙柱砼为C40，8-26层墙柱砼为C35，26层以上为C30。所有梁板砼为C30。4抗震抗震设防烈度、类别抗震设防烈度8度,抗震设防类别3类剪力墙抗震等级17#18#楼二级抗震，19#楼地下室三级，地上一级5钢筋类别Ⅰ级HPB235,Ⅱ级HRB335,Ⅲ级HRB400。纵向受力钢筋的抗拉钢筋的实测值与屈服强度的比值不应小于1.25，且钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。6钢筋接头形式基础底板直螺纹基础梁、框架梁直螺纹柱、剪力墙直螺纹及绑扎顶板绑扎7钢筋保护层厚度（mm）楼板板墙梁柱地下基础上部/下部25/4025/40外墙外侧/内侧25/2030室内15（20）15(20)25(30)30地上室内15（20）15(20)25(30)30室外25253535注：（）内标注为卫生间部分（二a环境）8钢筋种类热轧Ⅰ级（）：10、8、6热轧Ⅱ级（）：25、22、20、18、16、14、12热轧Ⅲ级（）：、25、22、20、18、16、14、12接头型式直径小于16mm搭接绑扎，16mm以上采用剥肋滚轧直螺纹连接9受拉钢筋抗震锚固长度LaE钢筋类型砼强度等级一二级抗震三级抗震C30C35C40C30C35C40光圆钢筋HPB235级27D25D23D25D23D21D带肋钢筋HRB335级D≤2534D31D29D31D29D26DHRB400级D≤2541D37D34D37D34D31D注：D为钢筋直径。绑扎搭接长度修正系数：纵向钢筋搭接接头面积百分率≤25、50、100时分别为1.2、1.4、1.6三、钢筋的加工制作1．现场设钢筋加工棚，钢筋集中加工成型，随进料随加工。钢筋加工前需根据图纸要求、国家规审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术底可不填写。2技术交底记录表C2-1编号MB-01工程名称XXX交底日期2009.12.20施工单位XXX分项工程名称钢筋工程交底提要钢筋技术交底范、图集要求作出翻样图，作好钢筋配料单，经主管工长确认后方可下料配制。对于梁、柱、墙交叉节点按需要做好放大样的工作。2．钢筋加工场的班组人员要相对固定。如：箍筋制作、钢筋断料、钢筋套丝等，不得随意调换工作岗位。加工后的钢筋应经质检人员抽样检查，检查应包括：钢筋是否平直，无局部曲折，钢筋的弯钩、弯折和平直长度，检查合格的加工成型钢筋，必须分类挂牌放置，标识明确。各工序施工前要由工长做好有针对性的技术交底，使每个操作者详知自己所负责施工的质量要求及标准。3.加工过程中的废料头，要按划定的堆放区域堆放，制作马凳铁、定位筋、梯格筋之横棍等辅料，最大限度的节约材料。4.加工好的半成品钢筋要经过班组的自检合格后报专业工程验收。5．所有钢筋都应分规格码放，做好标识，注明规格及使用部位，由塔吊吊运至作业面。6．钢筋弯曲成型：A．画线：钢筋弯曲前要根据料牌上要求尺寸用粉笔在面案上把位置点先画出来，画线时应注意：①、根据不同的弯曲角度扣除钢筋弯曲调整值（见下表），其扣除方法是从相邻两端长度中各扣除一半。钢筋弯曲调整值（d为钢筋直径）钢筋弯曲度30456090135钢筋弯曲调整值0.35d0.5d0.85d2d2.5d②、钢筋端部带半圆弯钩时，该段长度画线时增加0.5d。③、画线时从钢筋中线开始向两边进行，两边不对称的钢筋，也可以从钢筋的一端开始画线，如画到另一端有出入时应重新调整。B.钢筋弯曲成型：弯曲成型采用钢筋弯曲机和手动弯曲工具配合进行，弯曲后钢筋平面上没有翘曲不平现象，弯曲点处不得有裂纹。①、钢筋在弯曲机上成型时，其中心轴直径应是钢筋的2.5-5倍，成...
