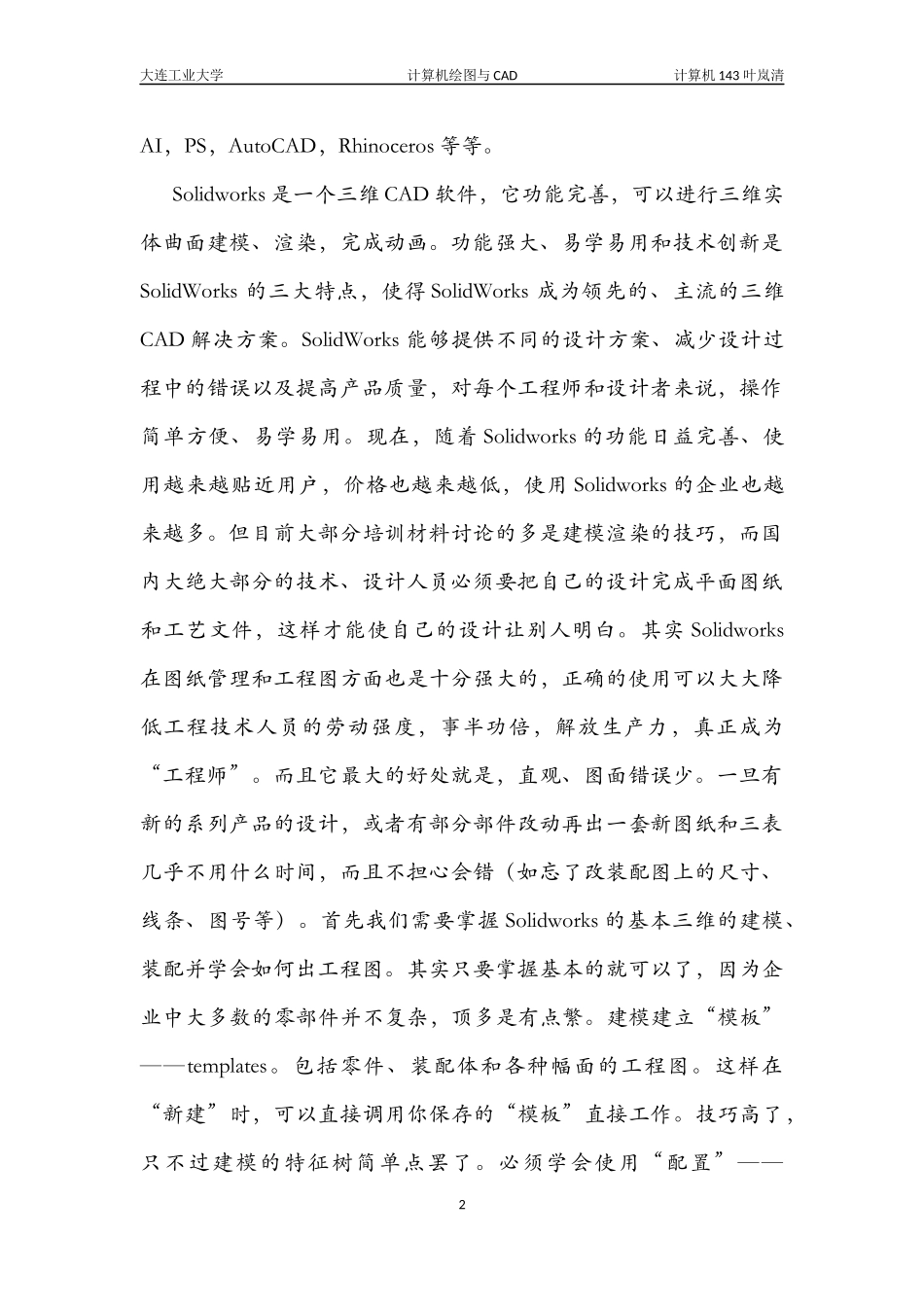

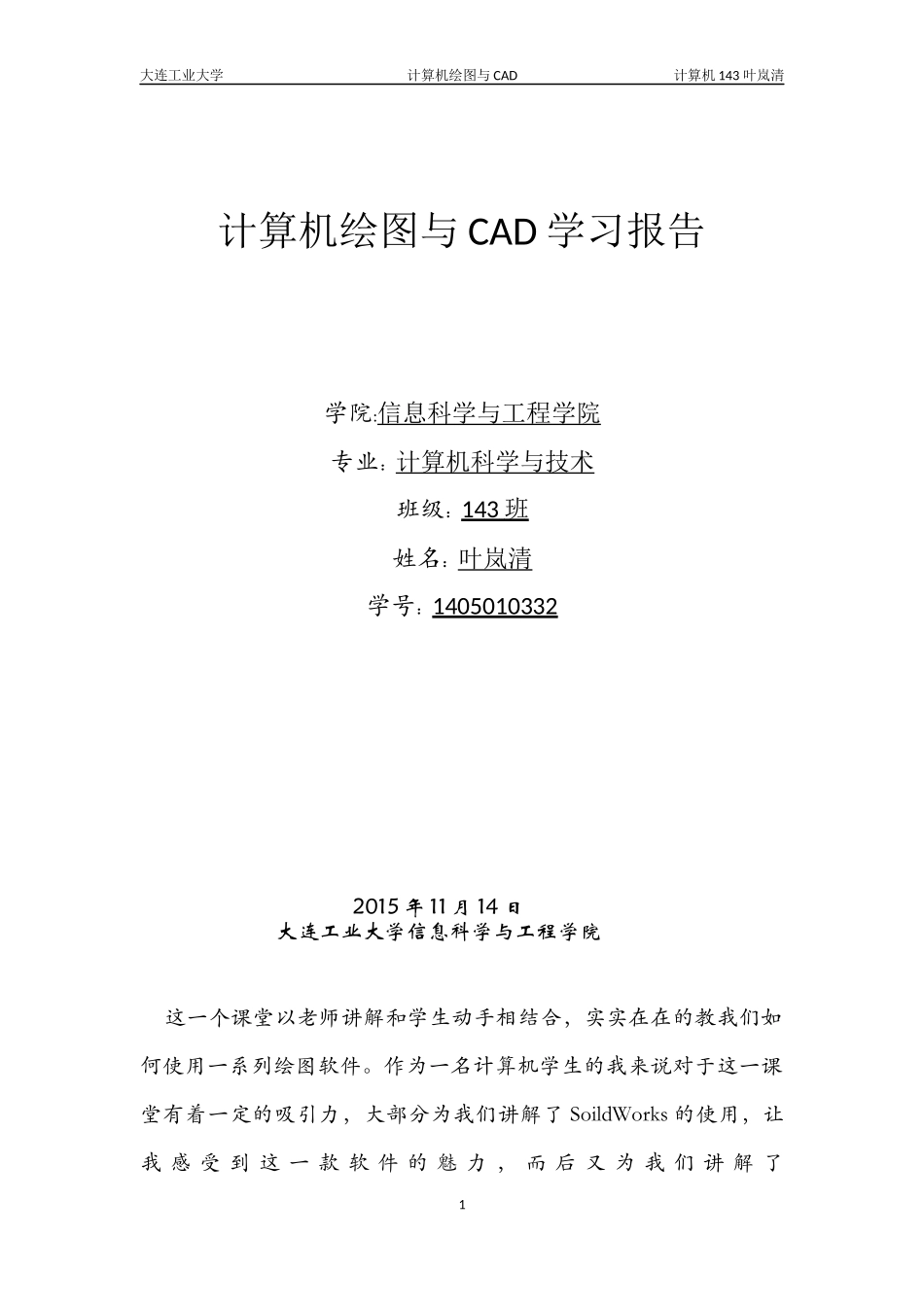

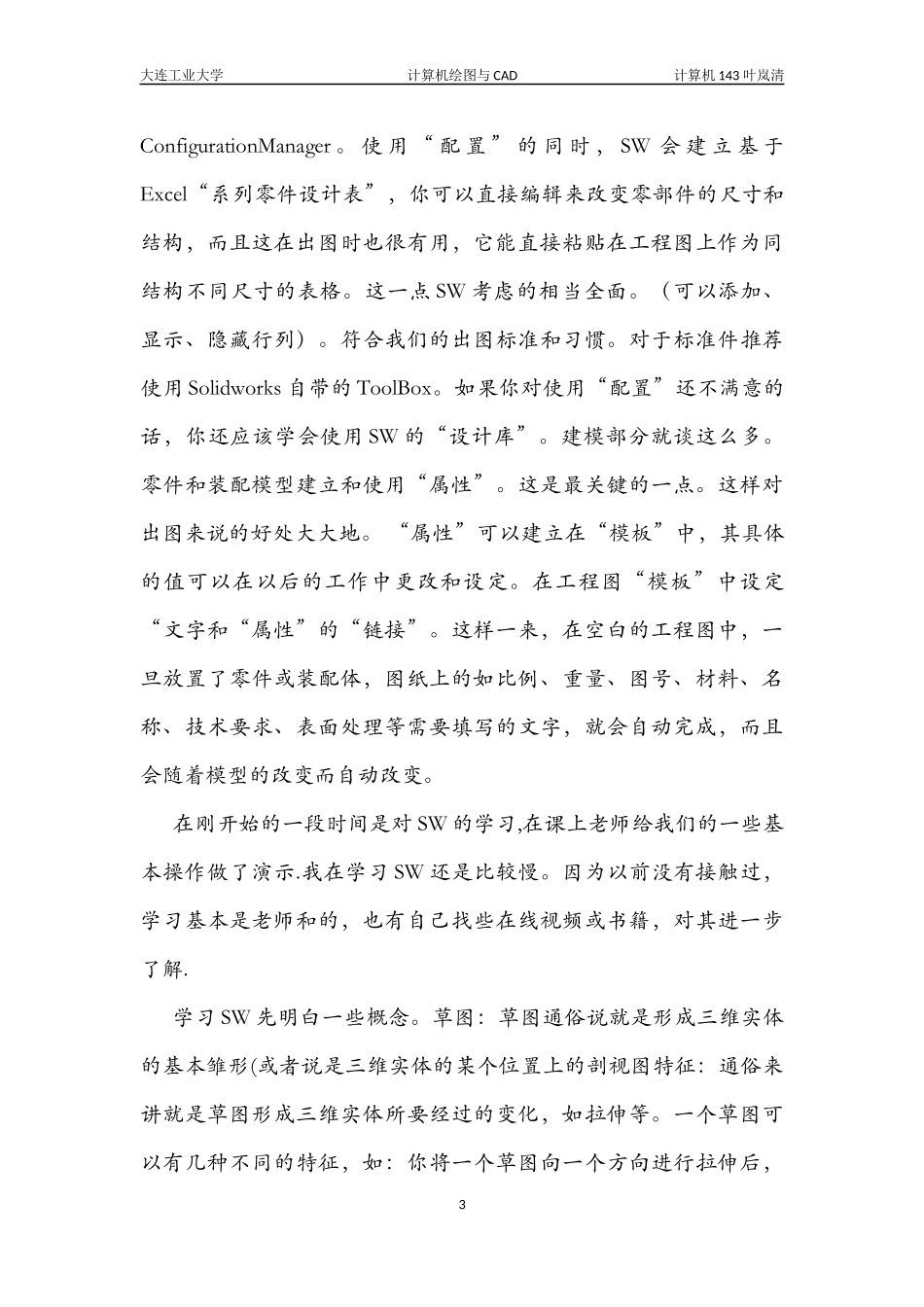

大连工业大学计算机绘图与CAD计算机143叶岚清计算机绘图与CAD学习报告学院:信息科学与工程学院专业：计算机科学与技术班级：143班姓名：叶岚清学号：14050103322015年11月14日大连工业大学信息科学与工程学院这一个课堂以老师讲解和学生动手相结合，实实在在的教我们如何使用一系列绘图软件。作为一名计算机学生的我来说对于这一课堂有着一定的吸引力，大部分为我们讲解了SoildWorks的使用，让我感受到这一款软件的魅力，而后又为我们讲解了1大连工业大学计算机绘图与CAD计算机143叶岚清AI，PS，AutoCAD，Rhinoceros等等。Solidworks是一个三维CAD软件，它功能完善，可以进行三维实体曲面建模、渲染，完成动画。功能强大、易学易用和技术创新是SolidWorks的三大特点，使得SolidWorks成为领先的、主流的三维CAD解决方案。SolidWorks能够提供不同的设计方案、减少设计过程中的错误以及提高产品质量，对每个工程师和设计者来说，操作简单方便、易学易用。现在，随着Solidworks的功能日益完善、使用越来越贴近用户，价格也越来越低，使用Solidworks的企业也越来越多。但目前大部分培训材料讨论的多是建模渲染的技巧，而国内大绝大部分的技术、设计人员必须要把自己的设计完成平面图纸和工艺文件，这样才能使自己的设计让别人明白。其实Solidworks在图纸管理和工程图方面也是十分强大的，正确的使用可以大大降低工程技术人员的劳动强度，事半功倍，解放生产力，真正成为“工程师”。而且它最大的好处就是，直观、图面错误少。一旦有新的系列产品的设计，或者有部分部件改动再出一套新图纸和三表几乎不用什么时间，而且不担心会错（如忘了改装配图上的尺寸、线条、图号等）。首先我们需要掌握Solidworks的基本三维的建模、装配并学会如何出工程图。其实只要掌握基本的就可以了，因为企业中大多数的零部件并不复杂，顶多是有点繁。建模建立“模板”——templates。包括零件、装配体和各种幅面的工程图。这样在“新建”时，可以直接调用你保存的“模板”直接工作。技巧高了，只不过建模的特征树简单点罢了。必须学会使用“配置”——2大连工业大学计算机绘图与CAD计算机143叶岚清ConfigurationManager。使用“配置”的同时，SW会建立基于Excel“系列零件设计表”，你可以直接编辑来改变零部件的尺寸和结构，而且这在出图时也很有用，它能直接粘贴在工程图上作为同结构不同尺寸的表格。这一点SW考虑的相当全面。（可以添加、显示、隐藏行列）。符合我们的出图标准和习惯。对于标准件推荐使用Solidworks自带的ToolBox。如果你对使用“配置”还不满意的话，你还应该学会使用SW的“设计库”。建模部分就谈这么多。零件和装配模型建立和使用“属性”。这是最关键的一点。这样对出图来说的好处大大地。“属性”可以建立在“模板”中，其具体的值可以在以后的工作中更改和设定。在工程图“模板”中设定“文字和“属性”的“链接”。这样一来，在空白的工程图中，一旦放置了零件或装配体，图纸上的如比例、重量、图号、材料、名称、技术要求、表面处理等需要填写的文字，就会自动完成，而且会随着模型的改变而自动改变。在刚开始的一段时间是对SW的学习,在课上老师给我们的一些基本操作做了演示.我在学习SW还是比较慢。因为以前没有接触过，学习基本是老师和的，也有自己找些在线视频或书籍，对其进一步了解.学习SW先明白一些概念。草图：草图通俗说就是形成三维实体的基本雏形(或者说是三维实体的某个位置上的剖视图特征：通俗来讲就是草图形成三维实体所要经过的变化，如拉伸等。一个草图可以有几种不同的特征，如：你将一个草图向一个方向进行拉伸后，3大连工业大学计算机绘图与CAD计算机143叶岚清你可再次选择这个草图，向另一个方向进行拉伸切除等。在SW中，各种零件可由无数重方法生成，但制作时应选择最简便，迅速的方法.草图越简单越好.因为这样不仅提高效率，更重要的是减轻计算机的负担，零件的草图又多又复杂，等多个零件装配时会严重影响运行速度!提高这方面技能的方法就是多画图。学习SW中碰到很多困难的，在此过程有感谢老师的帮助。看着普通的形状经过拉伸后成为一个极具有立体感的...
