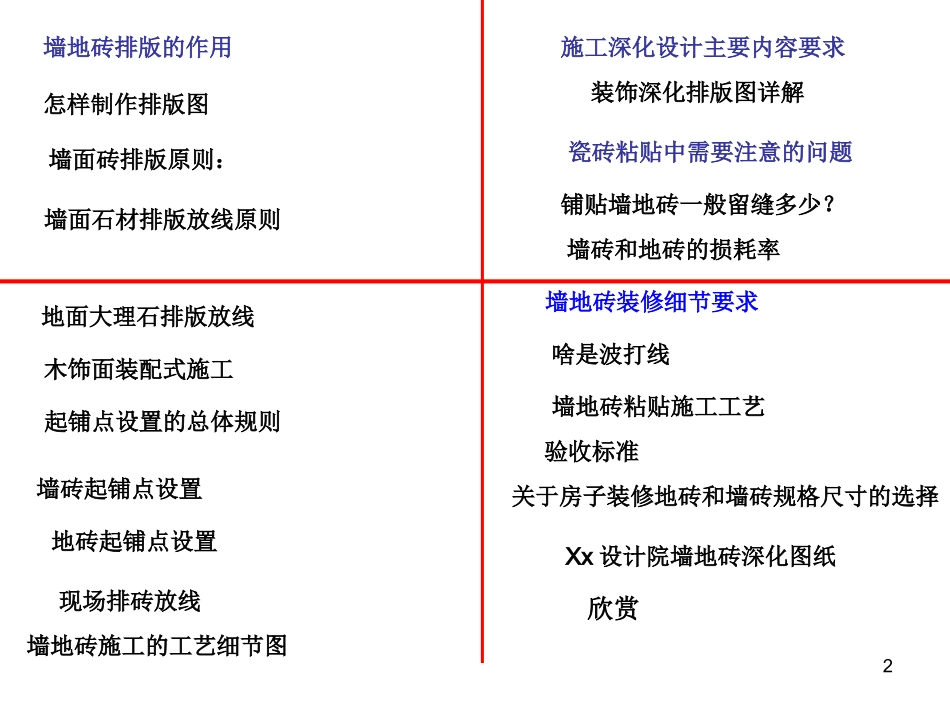

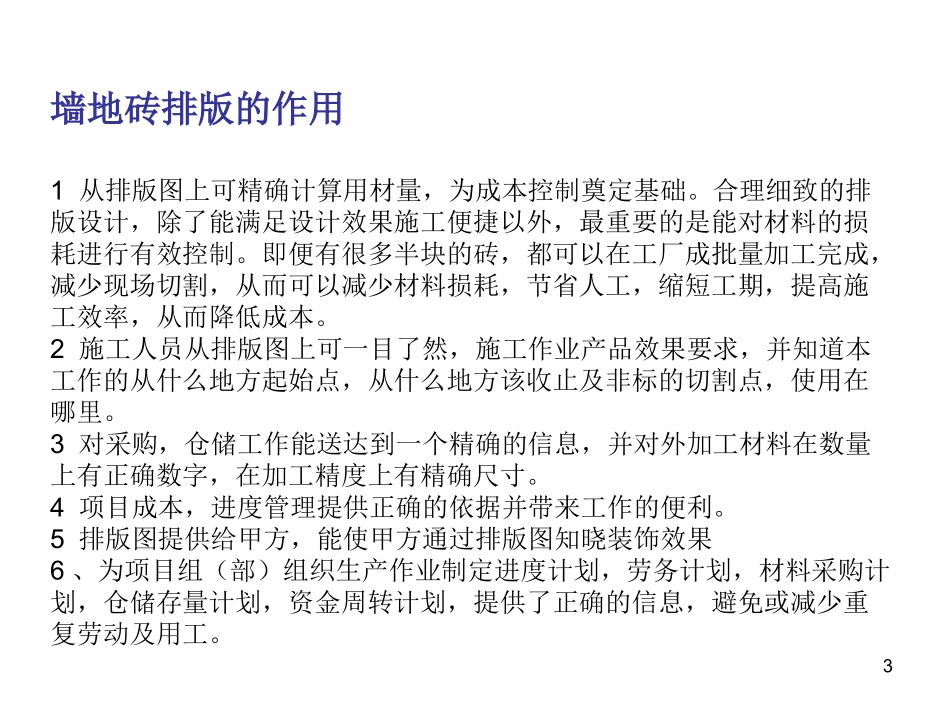

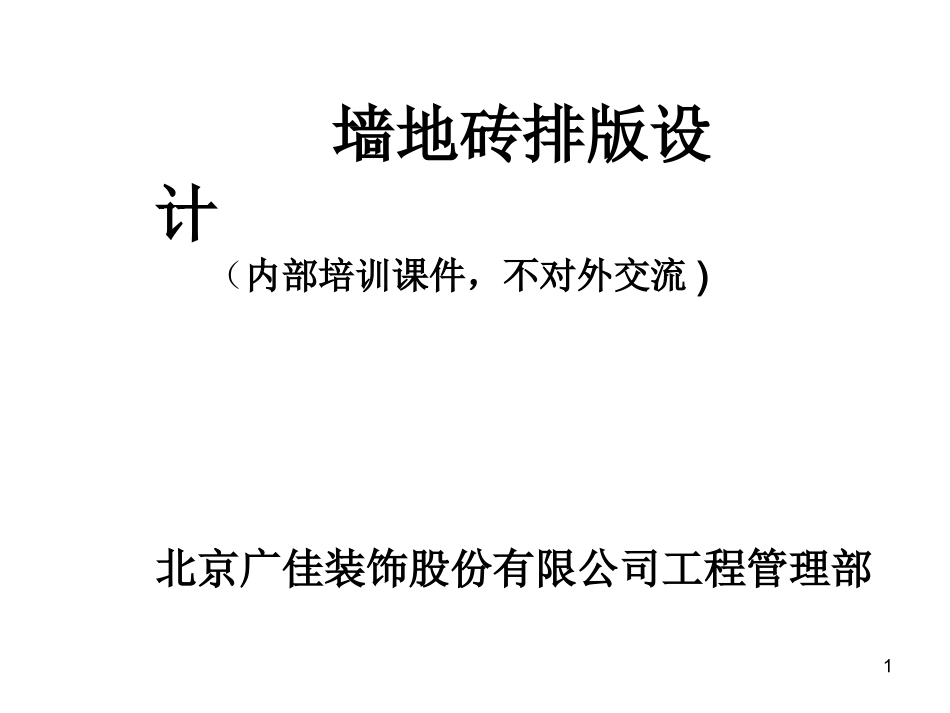

1墙地砖排版设计北京广佳装饰股份有限公司工程管理部（内部培训课件，不对外交流)2墙地砖排版的作用怎样制作排版图瓷砖粘贴中需要注意的问题墙砖和地砖的损耗率啥是波打线墙地砖粘贴施工工艺验收标准关于房子装修地砖和墙砖规格尺寸的选择墙面砖排版原则：墙面石材排版放线原则地面大理石排版放线木饰面装配式施工起铺点设置的总体规则墙砖起铺点设置地砖起铺点设置现场排砖放线墙地砖施工的工艺细节图装饰深化排版图详解铺贴墙地砖一般留缝多少？施工深化设计主要内容要求墙地砖装修细节要求Xx设计院墙地砖深化图纸欣赏3墙地砖排版的作用1从排版图上可精确计算用材量，为成本控制奠定基础。合理细致的排版设计，除了能满足设计效果施工便捷以外，最重要的是能对材料的损耗进行有效控制。即便有很多半块的砖，都可以在工厂成批量加工完成，减少现场切割，从而可以减少材料损耗，节省人工，缩短工期，提高施工效率，从而降低成本。2施工人员从排版图上可一目了然，施工作业产品效果要求，并知道本工作的从什么地方起始点，从什么地方该收止及非标的切割点，使用在哪里。3对采购，仓储工作能送达到一个精确的信息，并对外加工材料在数量上有正确数字，在加工精度上有精确尺寸。4项目成本，进度管理提供正确的依据并带来工作的便利。5排版图提供给甲方，能使甲方通过排版图知晓装饰效果6、为项目组（部）组织生产作业制定进度计划，劳务计划，材料采购计划，仓储存量计划，资金周转计划，提供了正确的信息，避免或减少重复劳动及用工。4怎样制作排版图1、实测数据→确定大小面→确定搭接关系→确定饰面厚度与安装厚度→按饰面材料规格试排→调正→出图→审核→确认。2、根据设计施工图与实地测量，将实测数字在施工平面图标注。3、以进门对面为大面，背面为小面，或门背面为小面。4、认清大小面后，再确定搭接关系。（饰面作业的先后顺序）5、根据饰面厚度加上安装的基体厚度，在搭接关系的确认后，在平面总尺寸上扣除。6、根据材料规格模数经计算进行试排，先纵向再横向。7、根据试排效果，对不足处，失误处进行调正。8、经调正后，出正式的排版图，组长审核签字。9、排版图提交项目部，经项目部审批，（甲方确认后）可作为施工作业依据5墙地面砖排版原则：（1）墙、地面的面砖规格相同时，墙、地面砖的缝隙应贯通，不应错缝，规格不相同时可不做要求。（2）面砖预排时，应尽量避免出现非整块现象，如确实无法避免时，应将非整块的面砖排在较隐蔽的阴角部位。（3）在施工前能确定面砖规格，排版设计出现非整块砖时，可建议适当变更墙体位置或门窗洞口位置及尺寸。（4）如果在一个墙、地面确实出现无法避免的小于1/4块的小条砖时，应将一块小条砖加一块整砖的尺寸平均后切成两块大于1/4的非整砖排列在两边的阴阳角部位，并且位置要对称。（5）墙面砖的镶贴的平整度必须进行严格的控制，保证排版目标得以实现。（6）严把材料关，镶贴前应对材料进行严格的大小筛选，区分产品整齐度或方正度，防止镶贴隙缝。62、墙面石材排版放线原则天然石材存在颜色差异、外观缺陷，所以石材排版效果的好坏直接关系到整体装饰效果（1）根据图纸清单及平面分布图明细表，及时准确计算出用料方案。首先必须保证主立面（正面）颜色与样品一致，将颜色稍有差异的用在背面、转角处、次主面。整个立面（部位）颜色要自然过渡。将排版后的施工板块进行编号，按序粘贴与加工后石材板块上，便于施工人员按序取件安装。（2）排版过程中还要进行对到达现场产品的质量检验，如几何尺寸、对角线、平整度、外观缺陷、光泽度、角度、厚度等，发现质量不合格的及时更换，板面有划伤、磨痕的要重新返工。（3）由于天然石材的纹路连接效果往往使得立面整体效果看出有差异，故需要进行第二次排版，达到设计效果。（4）产品编号。以上项目完成后，按排版图的要求在产品的侧面或背面编号，以便工地施工人员“对号入座”。需要进行二次加工的，必须在产品的背面按排版图的要求编号，并转入下道工序加工，特别是注意追纹的产品排版完成后，要将编号写在产品背面。7地面大理石排版放线将地面或者墙面按大理石的安装尺寸排开，标...
