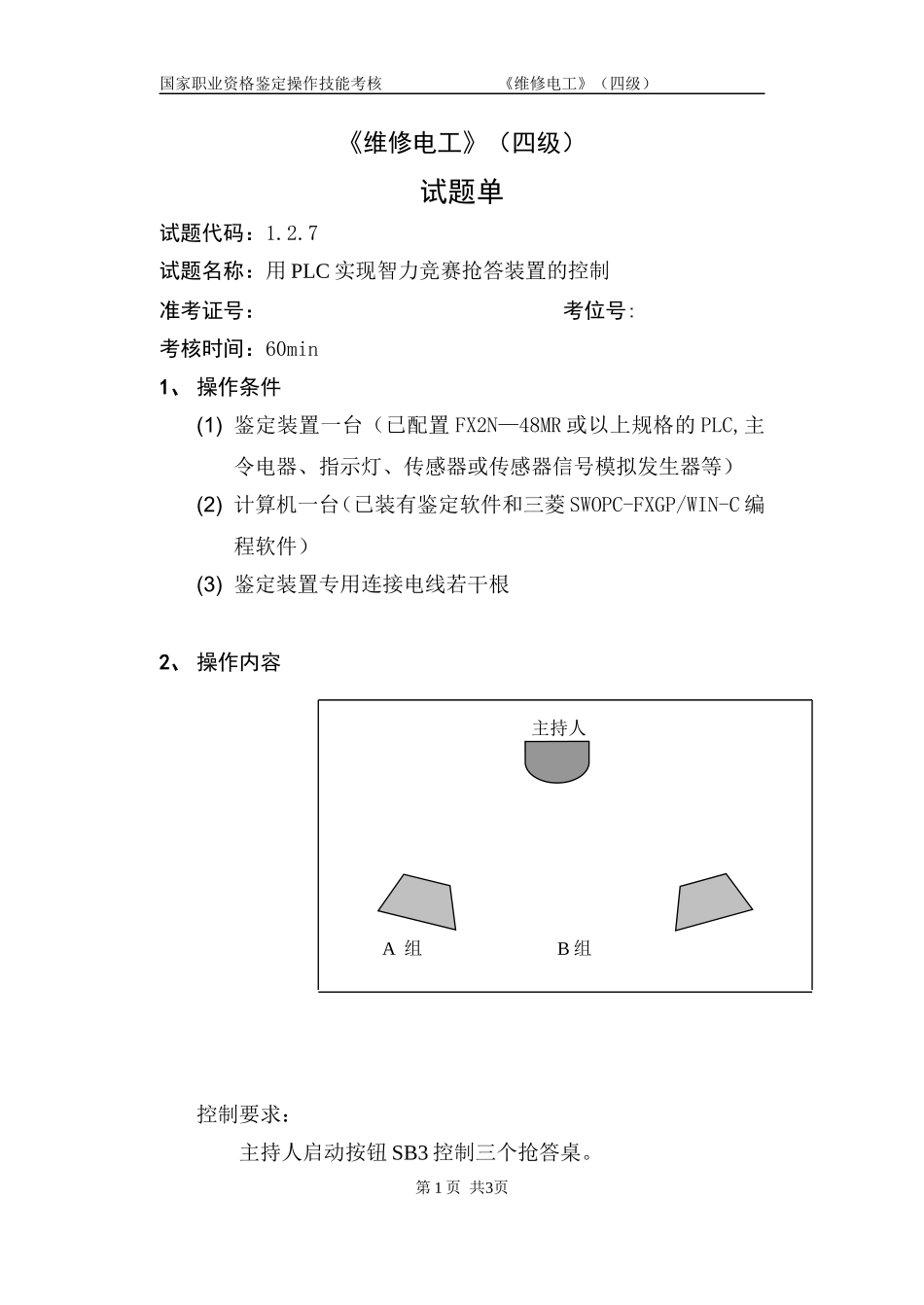

国家职业资格鉴定操作技能考核《维修电工》（四级）《维修电工》（四级）试题单试题代码：1.2.7试题名称：用PLC实现智力竞赛抢答装置的控制准考证号：考位号:考核时间：60min1、操作条件(1)鉴定装置一台（已配置FX2N—48MR或以上规格的PLC,主令电器、指示灯、传感器或传感器信号模拟发生器等）(2)计算机一台（已装有鉴定软件和三菱SWOPC-FXGP/WIN-C编程软件）(3)鉴定装置专用连接电线若干根2、操作内容主持人A组B组控制要求：主持人启动按钮SB3控制三个抢答桌。第1页共3页国家职业资格鉴定操作技能考核《维修电工》（四级）主持人说出题目并按动开始抢答按钮SB3后，抢答开始，哪组先按按钮，哪组桌子上的灯即亮，同时接通电铃DL，后者抢答无效。延时Xs后电铃停，并点亮答题指示灯，答题时间为Ys，答题时间到后熄灭抢答灯和答题灯，本轮抢答结束。若Xs内没人抢答，本轮抢答结束。各元器件说明和输入输出端口配置表由鉴定软件自动生成。(1)在鉴定装置上进行接线；(2)根据控制要求设计PLC梯形图或语句表；(3)进行程序输入并完成系统调试。3、操作要求(1)用FX2N系列PLC按控制要求写出梯形图或语句表；(2)按输入输出端口配置表接线；(3)用基本指令编制的程序，进行程序输入并完成系统调试。(4)未经允许擅自通电，造成设备损坏者该项目零分。模拟输入输出端口输入设备端口编号输出设备端口编号主持人开始(按钮)SB3X0A组抢答指示灯Y0A组抢答(按钮)SB1X1B组抢答指示灯Y1B组抢答(按钮)SB2X2答题灯Y2电铃DCY3第2页共3页国家职业资格鉴定操作技能考核《维修电工》（四级）第3页共3页
