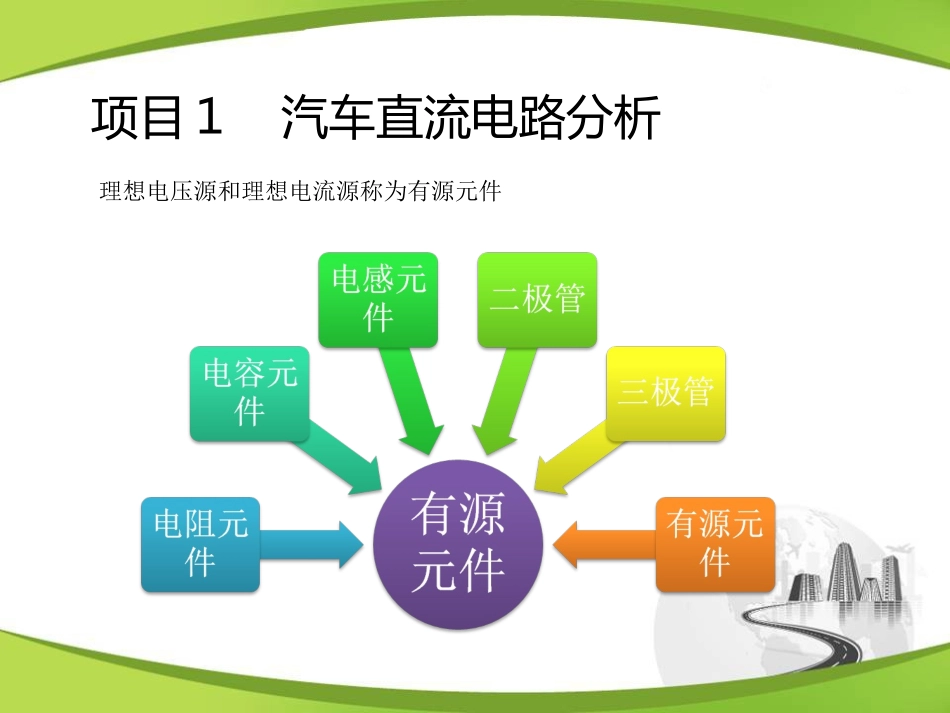

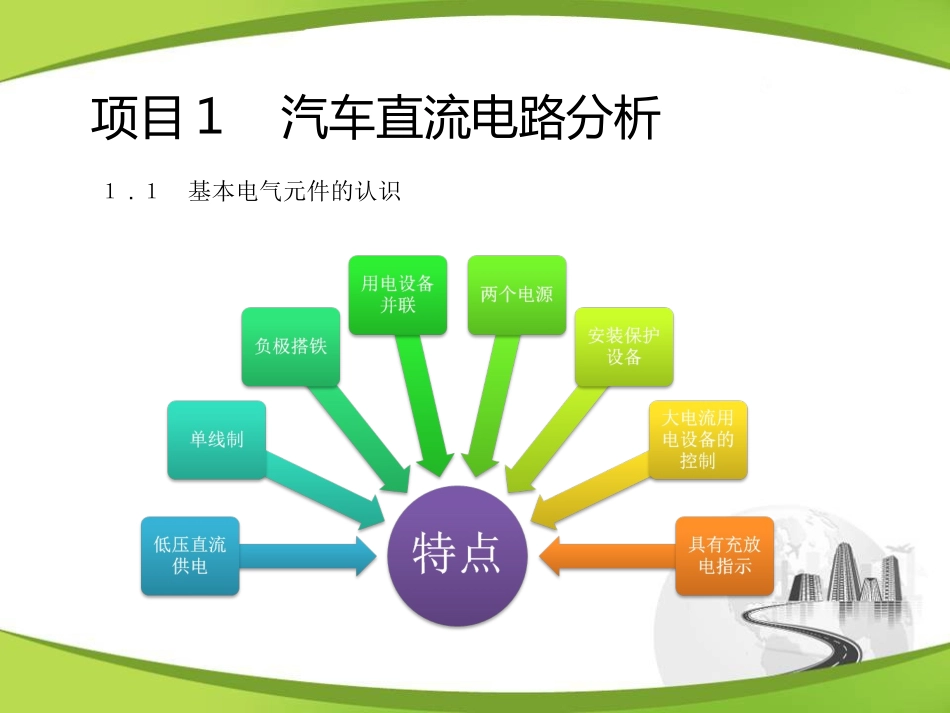

汽车电工电子技术全国职业院校汽车专业“二十五规划新教材”项目１汽车直流电路分析１.１基本电气元件的认识项目１汽车直流电路分析理想电压源和理想电流源称为有源元件项目１汽车直流电路分析1.2汽车直流电路的分析项目１汽车直流电路分析1.2汽车直流电路的分析项目2汽车电源电路分析2.1汽车用三相交流发电机1、交流发电机的类型与功能过去汽车上采用的换向式直流发电机目前已被淘汰。现在汽车用的是交流发电机，交流发电机具有发电性能好、使用寿命长、体积小、重量轻、结构紧凑等优点，以硅整流交流发电机应用最为普遍。项目2汽车电源电路分析项目2汽车电源电路分析交流发电机的三个功能：项目2汽车电源电路分析2、交流发电机的构造项目2汽车电源电路分析3、交流发电机的工作原理交流发电机定子的三相绕组按一定的规律嵌套在发电机的定子槽内，彼此互差１２０°电角度。当转子磁场绕组接通直流电源时，转子的爪极被磁化为Ｎ极和Ｓ极。其磁力线由Ｎ极出发，穿过转子与定子之间很小的气隙进入定子铁芯，最后又通过气隙回到Ｓ极。项目2汽车电源电路分析2.2汽车电源电路项目2汽车电源电路分析2.3安全用电项目2汽车电源电路分析按照人体触及带电体的方式和电流通过人体的路径，触电可分为单相触电、两相触电和跨步电压触电３种。项目2汽车电源电路分析２、保护接地与接零３、触电与电气火灾的急救项目3汽车常用仪表的使用3.1万用表的正确使用万用表一般由量程转换开关、表头和测量电路三个主要部分组成。１、模拟式万用表的工作原理２、模拟式万用表的使用方法３、汽车专用数字万用表的使用方法项目3汽车常用仪表的使用3.2汽车专业电笔、试灯的正确使用跨接线、试灯和汽车专业电笔是非常实用的检测工具，对它们正确熟练地使用可以在维修中有效地提高维修效率。项目3汽车常用仪表的使用3.3汽车专用示波器的使用汽车示波器是一种用途广泛的电子测量仪器，它既能直接测量电信号的波形（电压与时间关系），又能测量电压信号的幅度、周期、频率和相位等参数。项目3汽车常用仪表的使用3.3汽车专用示波器的使用１、汽车专用示波器的特点（１）设定、调整全自动化。（２）描述精确细致，以图形来显示数据。（３）测试慢速、快速信号，且具有储存功能。项目3汽车常用仪表的使用3.3汽车专用示波器的使用2、汽车示波器的结构项目3汽车常用仪表的使用项目3汽车常用仪表的使用3.3汽车专用示波器的使用3、电气物理量的示波器测量4、汽车传感器波形信号5、汽车波形的简介项目3汽车常用仪表的使用6、注意事项（１）低频信号发生器的输出端不允许短接。（２）示波器输入信号的电压请勿超过规定的最大值。（３）为防止显示器的荧光屏烧毁，波形显示的亮度要适中。（４）用示波器的Ｘ－Ｙ方式时，请勿使用×１０ＭＡＧ功能。以避免波形中有干扰信号产生。（５）示波器暂时不用时，不必关机，只需将“辉度”调暗一些。（６）示波器上所有开关和旋钮都有一定的调节范围，按顺时针或逆时针方向调节时不可用力过猛。（７）通常电子仪器交流电源的干扰会通过变压器原、副边之间杂散电容耦合到副边，在仪器地端存在一些干扰信号。该信号如果被串入被测通路中，就会造成测量误（１）低频信号发生器的输出端不允许短接。（２）示波器输入信号的电压请勿超过规定的最大值。（３）为防止显示器的荧光屏烧毁，波形显示的亮度要适中。（４）用示波器的Ｘ－Ｙ方式时，请勿使用×１０ＭＡＧ功能。以避免波形中有干扰信号产生。（５）示波器暂时不用时，不必关机，只需将“辉度”调暗一些。（６）示波器上所有开关和旋钮都有一定的调节范围，按顺时针或逆时针方向调节时不可用力过猛。（７）通常电子仪器交流电源的干扰会通过变压器原、副边之间杂散电容耦合到副边，在仪器地端存在一些干扰信号。该信号如果被串入被测通路中，就会造成测量误项目4汽车点火系统的变压原理4.1磁路及变压器项目4汽车点火系统的变压原理项目4汽车点火系统的变压原理4.2汽车点火系统的变压原理点火线圈结构（１）开磁路点火线圈。图４－１２所示为开磁路式点火线圈的内部结构，主要由铁芯、初级绕组、次级绕组、胶木盖、瓷座、接线柱和外壳等...
