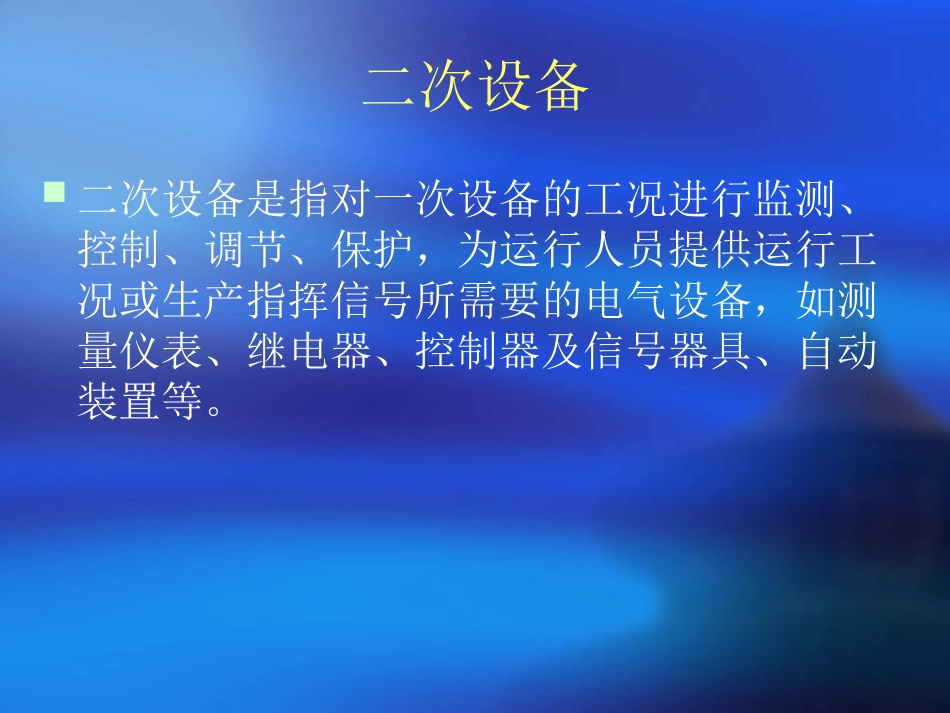

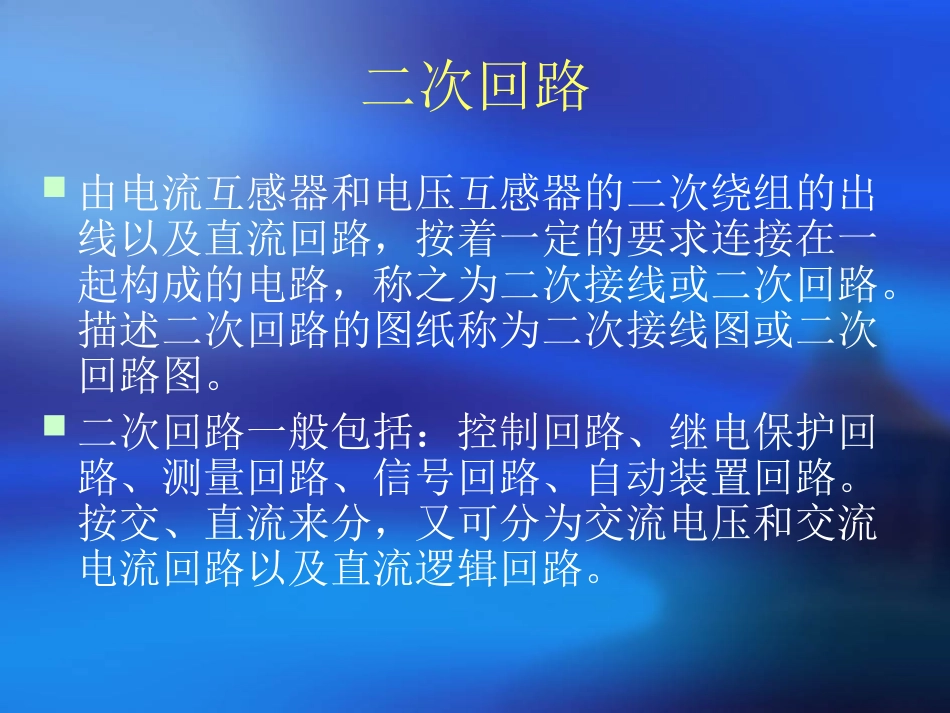

二次回路识图二次设备二次设备是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备，如测量仪表、继电器、控制器及信号器具、自动装置等。二次回路由电流互感器和电压互感器的二次绕组的出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路。描述二次回路的图纸称为二次接线图或二次回路图。二次回路一般包括：控制回路、继电保护回路、测量回路、信号回路、自动装置回路。按交、直流来分，又可分为交流电压和交流电流回路以及直流逻辑回路。看二次回路图的基本方法二次回路的逻辑性很强，在绘制时遵循着一定的规律，看图时若能抓住此规律就很容易看懂。阅图前首先应弄通该图纸所绘制的继电保护装置的动作原理及其功能和图纸符号上所标符号代表的设备名称，然后在看图纸。看图的要领可归纳为：“先交流，后直流；交流看电源，直流找线圈；抓住触点不放松，一个一个全查清”。“先上后下，先左后右，屏外设备一个也不漏”。所谓“先交流，后直流”，是指先看二次接线图的交流回路，把交流回路看完弄懂后，根据交流回路的电气量以及在系统发生故障时这些电气量的变化特点，向直流逻辑回路推断。一般来说，交流回路比较简单，容易看懂。看二次回路图的基本方法“交流看电源，直流找线圈”，是指交流回路要从电源入手。交流回路由电流回路和电压回路两部分组成，先找出它们是由哪些电流互感器或哪一组电压互感器来的？在两种互感器中传变的电流或电压量起什么作用？与直流回路有什么关系？这些电气量是由哪些继电器反应出来的，它们的符号是什么？然后再找相应的触点回路，这样就把每组电流互感器或电压互感器的二次回路中所接的每个继电器一个个分析完，看他们都用在什么回路？跟那些回路有关？看二次回路图的基本方法“抓住触点不放松，一个一个全查清”，就是说，找到继电器的线圈后，再找出与之相应的触点。根据触点的闭合或开断引起回路变化的情况，再进一步分析，直至查清整个逻辑回路的动作过程。“先上后下，先左后右，屏外设备一个不漏”，这个要领主要是针对端子排图和屏后安装图而言。看端子排图一定要配合展开图来看，展开图有如下规律：1、直流母线或交流电压母线用粗线条表示，以区别于其他回路的联络线。2、继电器和每一个小的逻辑回路的作用都在展开图的右侧注明。3、继电器和各种电气元件的文字符号和相应原理接线图中的文字符号一致。4、继电器的触点和电气元件之间的连接线段都有数字编号（称回路标号）5、继电器的文字符号与其本身触点的文字符号相同。6、各种小母线和辅助小母线都有标号原理图二次回路的原理图是体现二次回路工作原理的图纸，并且是绘制展开图和安装图的基础。在原理接线图中，与二次回路有关的一次设备和一次回路，是同二次设备和二次回路画在一起的。所有的一次设备（例如变压器和断路器等）和二次设备（如继电器、仪表等），都以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，都是综合在一起的。因此，这种接线图的特点是能够使看图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。展开图展开图是以二次回路的每一个独立电源来划分单元而进行编制的。例如：交流电流回路、交流电压回路、直流控制回路、继电保护回路、信号回路。根据这一原则，必须将属于同一仪表或继电器的电流线圈、电压线圈以及触点，分别画在不同的回路中。为了避免混淆，属于同一仪表或继电器的线圈、触点等，都采用相同的文字符号。电压闭锁的电流保护原理图电压闭锁的电流保护展开图安装接线图为施工、维护运行的方便，在展开图的基础上，还应绘出安装接线图。安装接线图包括：屏面布置图，屏背面接线图，端子排图三部分。屏面布置图是加工制造屏、盘和安装、屏上设备的依据。上面每个元件的排列、布置，系根据运行操作的合理性，并考虑维护运行和施工的方便而确定的。因此，应按一定的比例绘制。屏背面接线图屏背面接线图是以屏面布置图为基础，并以展开图为依据而绘制成的接线图。它标明了...
