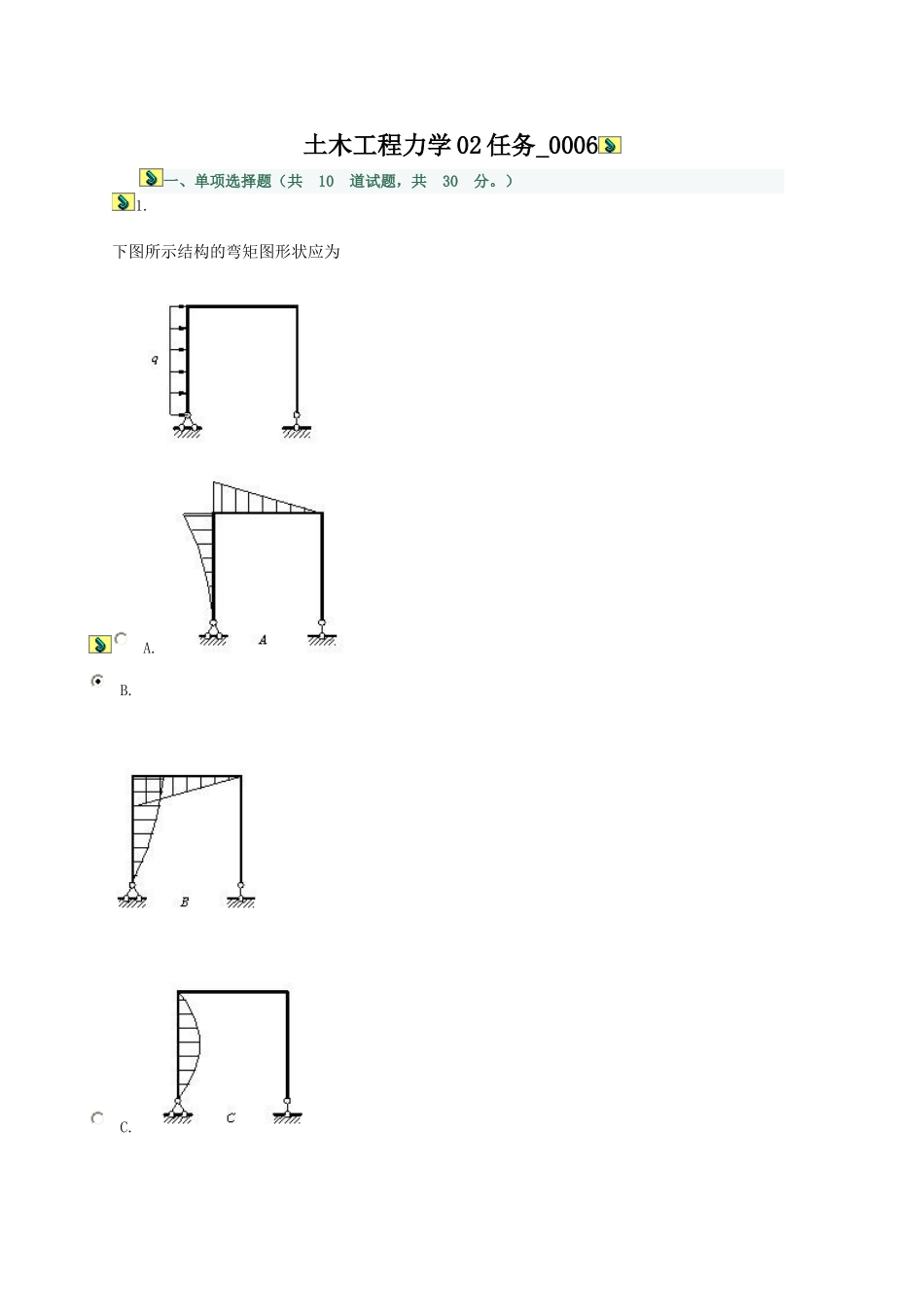

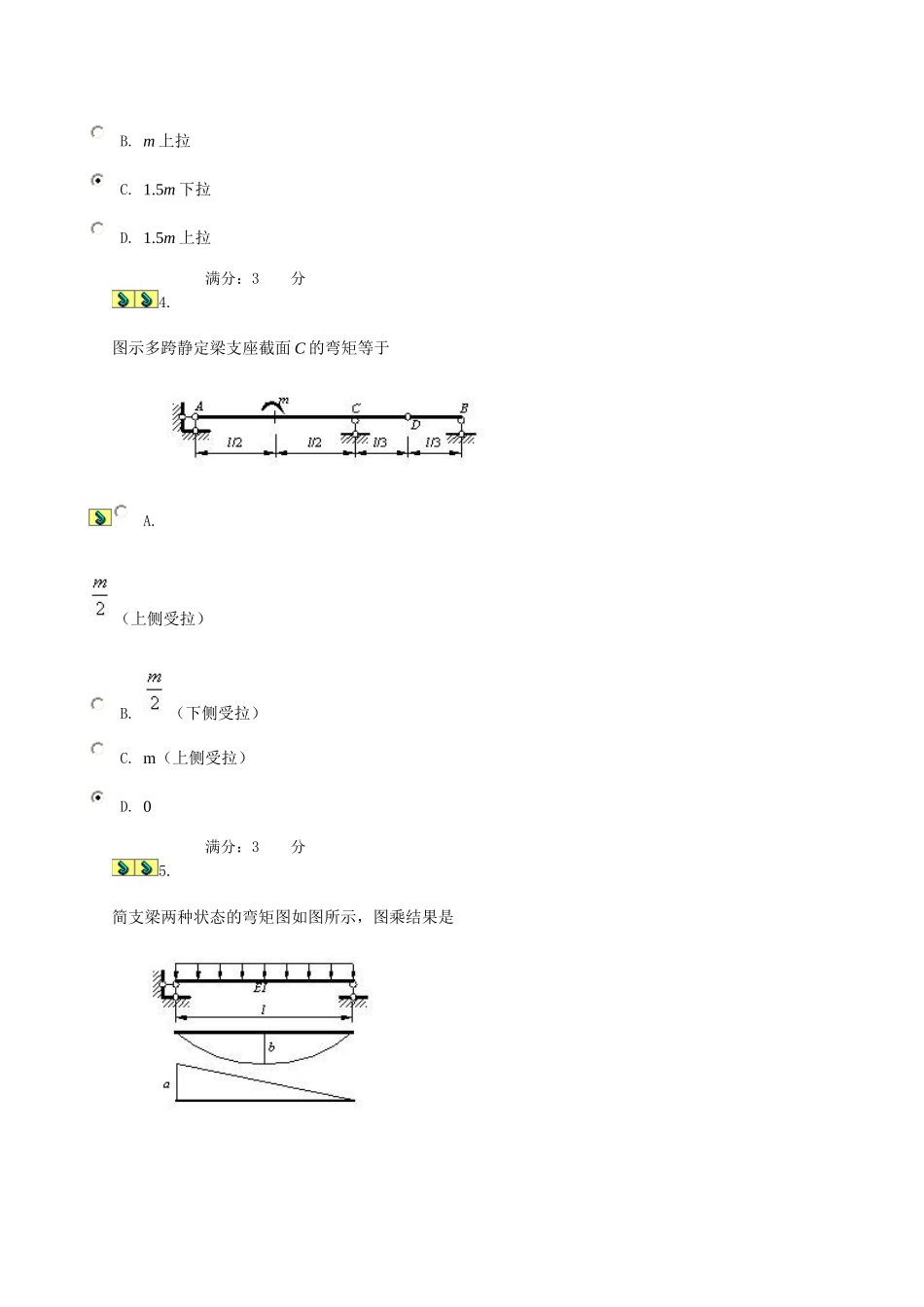

土木工程力学02任务_0006一、单项选择题(共10道试题,共30分。)1.下图所示结构的弯矩图形状应为A.B.C.D.满分:3分2.对下图(a)所示结构,按虚拟力状态图(b)将求出A.截面B的转角B.截面D的转角C.BD两点间的相对移动D.BD两截面间的相对转动满分:3分3.图示结构B截面,弯矩等于A.0B.m上拉C.1.5m下拉D.1.5m上拉满分:3分4.图示多跨静定梁支座截面C的弯矩等于A.(上侧受拉)B.(下侧受拉)C.m(上侧受拉)D.0满分:3分5.简支梁两种状态的弯矩图如图所示,图乘结果是A.B.C.D.满分:3分6.下图所示伸出梁弯矩图的正确形状为A.B.C.D.满分:3分7.下图所示的对称桁架中杆1和杆2的内力之间的关系是A.B.C.D.满分:3分8.图示对称结构中杆1与杆2的内力关系是A.B.C.D.满分:3分9.图示结构当支座B有沉降时产生A.内力B.反力C.位移D.变形满分:3分10.能使静定结构产生内力的外因为A.荷载B.温差C.支座移动D.A、B、C任何一种均可满分:3分二、判断题(共10道试题,共30分。)1.图示为梁的虚设力状态,按此力状态及位移计算公式可求出AB两点的相对线位移。A.错误B.正确满分:3分2.基本附属型结构的计算顺序是:先计算附属部分后计算基本部分。A.错误B.正确满分:3分3.静定多跨梁中基本部分、附属部分的划分与所承受的荷载无关。A.错误B.正确满分:3分4.图示刚架CD部分的内力为零A.错误B.正确满分:3分5.外力作用在基本部分上时,附属部分的内力、变形和位移均为零。A.错误B.正确满分:3分6.图示多跨静定梁仅AB段有内力。A.错误B.正确满分:3分7.某荷载作用下桁架可能存在零杆,它不受内力,因此在实际结构中可以将其去掉。A.错误B.正确满分:3分8.图示桁架结构中不包括支座链杆,有5个杆件轴力为0。A.错误B.正确满分:3分9.用平衡条件能求出全部内力的结构是静定结构。A.错误B.正确满分:3分10.三铰拱水平推力的大小,不仅与拱高f有关,而且与拱轴线形状有关。A.错误B.正确满分:3分三、分析选择题(共4道试题,共40分。)1.绘制图示结构的弯矩图。弯矩图正确的是()A.B.C.D.满分:10分2.绘制图示结构的弯矩图。弯矩图正确的是()A.B.C.D.满分:10分3.A.B.C.D.满分:10分4.A.B.C.D.满分:10分
