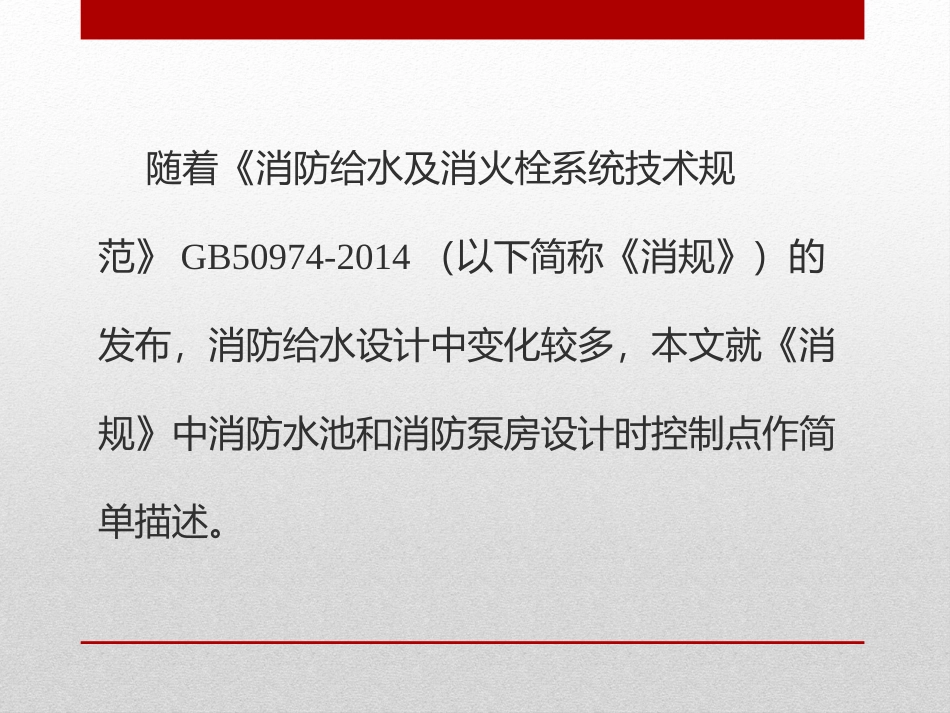

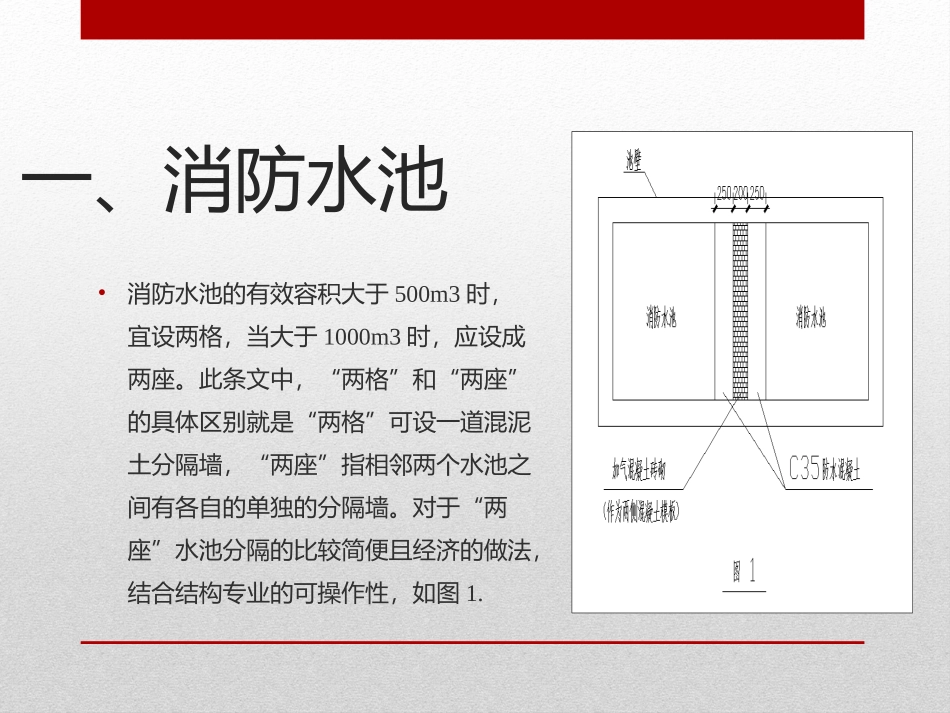

随着《消防给水及消火栓系统技术规范》GB50974-2014（以下简称《消规》）的发布，消防给水设计中变化较多，本文就《消规》中消防水池和消防泵房设计时控制点作简单描述。一、消防水池•消防水池的有效容积大于500m3时，宜设两格，当大于1000m3时，应设成两座。此条文中，“两格”和“两座”的具体区别就是“两格”可设一道混泥土分隔墙，“两座”指相邻两个水池之间有各自的单独的分隔墙。对于“两座”水池分隔的比较简便且经济的做法，结合结构专业的可操作性，如图1.•储存室外消防用水或供消防车取水的消防水池应设置取水口，且吸水高度不应大于6m。这条即要求消防水池池底和室外高差不应大于5m（扣除1m消防车自身吸水高度）。对于这条，在实际工程中由于受地块红线的局限，可能较难实现，需和当地消防部门协商具体做法。二、消防水泵•消防水泵吸水管喇叭口在水池最低有效水位下不小于600mm，对于采用旋流防止器时，淹没深度不应小于200m。鉴于吸水管对于不同管径有允许的流速范围，喇叭口与池壁之间也有最小的距离要求。现将常用的吸水管管径对应的吸水坑的大小列表如下。（结合图2）吸水管流量Q(L/s)管径d(mm)允许最大流量v(m/s)喇叭口直径D(mm)H1(mm)B1(mm)B(mm)20DN1501.224540022557035DN2001.232540030076055DN2501.2400400375950115DN3001.64785004501140200DN4001.66305006001520320DN5001.67706007501900吸水管管径对应的吸水坑的大小列表由此可见，吸水管流量Q=20L/s的最小管径d=DN150;20＜Q≤35L/s，d=DN200;35＜Q≤55L/s，d=DN250;55＜Q≤115L/s，d=DN300。DN300及以下的吸水母管，吸水坑可设为1500*500(mm)大小，DN300~DN500的吸水母管吸水坑可设为2000*2000(mm)大小。各组消防泵设单独吸水管，吸水槽尺寸可参考上表。结合《消规》对水池最低有效水位的要求，喇叭口淹没深度不小于有效水位600mm，吸水坑深可根据实际水池在建筑中的情况确定，满足此高度即可。另消防泵吸水管穿池壁需设柔性防水管套。每台水泵出水管上均应设置DN65的试水管，可在阀门后将各试水管汇总后接至消防水池。每组消防泵应在泵房内设置流量和压力测试装置。每组消防泵出水干管上设置同管径的水锤消除器，安装方向不限，采用不锈钢材质。水锤消除器安装示意消防水泵控制方面，应能手动强制启停和自动启动，但不应设置自动停泵的控制功能，停泵只能由手动操作。消防水泵应由消防水泵出水干管上设置的压力开关（压力传感器接至控制柜）、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动水泵。结语：在《消规》发布实施后，消防给水设计与之前发生变化很大，在设计过程中难免会碰到不确定的做法，本着规范的宗旨，可与当地消防部门和审图人员沟通，协商解决遇到的各种问题。《消防给水及消火栓系统技术规范》GB50974-2014（以下简称《消规》）于2014年10月开始执行了，住宅（地上部分）设计方面与原规范要求发生了一些变化，在此列出主要改变之处。一、层数和高度变化•原规范多层住宅定义为9层及一下，7至9层住宅设消火栓系统，新规范3.5.2表中，定性27m及以下为多层，其中大于21m的多层住宅设消火栓系统。•原规范高层住宅定义为10层及以上，按小于等于50m和大于50m，分别确定室内消火栓用水量。新规范3.5.2表中规定高度27m以上，为高层住宅。按小于等于54m和大于54m，分别确定室内消火栓用水量。二、高位消防水箱的变化•储水量变化《消规》5.2.1条中一类高层居住建筑不应小于18m3，当一类住宅建筑高度超过100m时不应小于36m3；二类高层住宅不应小于12m3；建筑高度大于21m的多层住宅建筑不应小于6m3；•静水压力变化《消规》5.2.2条中高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应符合下列规定：高层、多层住宅不应低于0.07MPa，多层住宅确有困难时可适当降低；高位消防水箱不能满足静压要求时，应设稳压泵等。•高位消防水箱安全可靠性要求的变化《消规》5.2.4条高位消防水箱的设置应符合下列规定：当高位消防水箱在屋顶露天设置时，水箱的人孔、以及进出水管的阀门等应采取锁具或阀门箱等...
