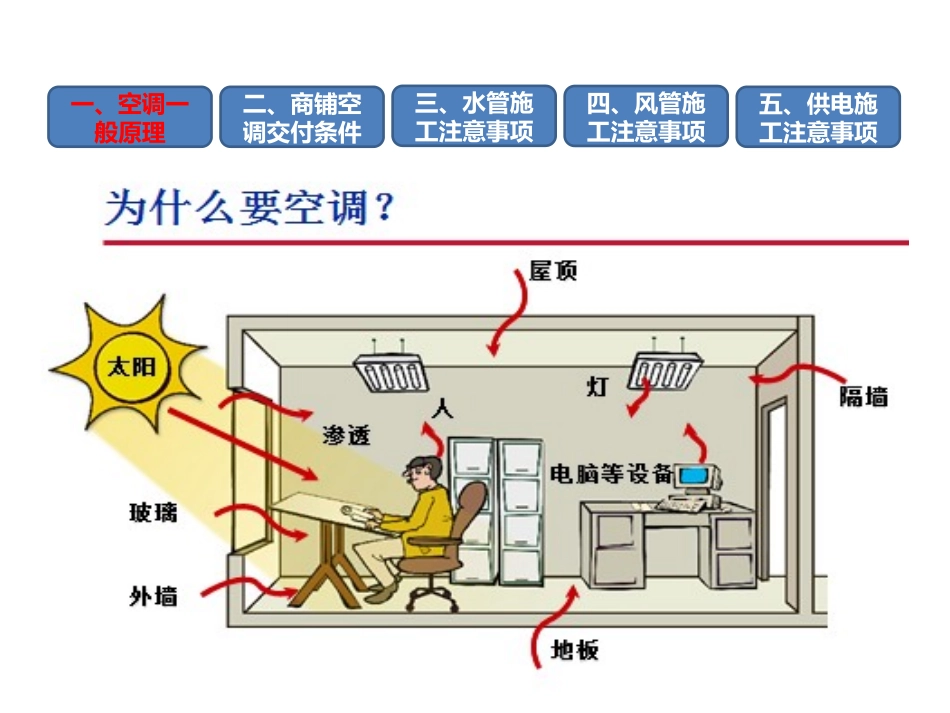

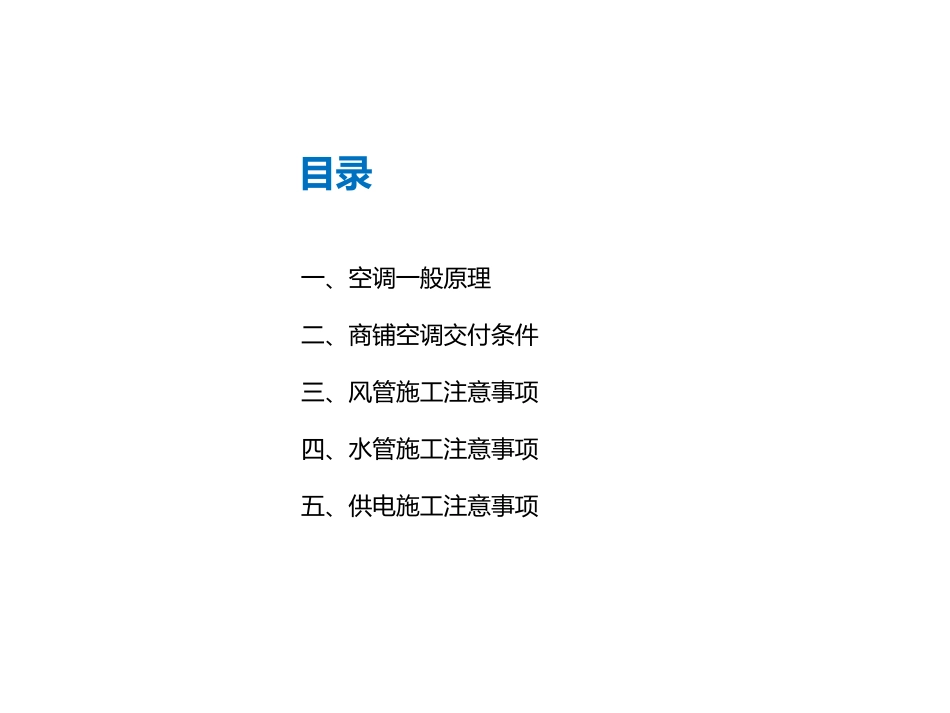

商铺空调安装要点目录一、空调一般原理二、商铺空调交付条件三、风管施工注意事项四、水管施工注意事项五、供电施工注意事项02/16/2025一、空调一般原理三、水管施工注意事项四、风管施工注意事项五、供电施工注意事项二、商铺空调交付条件一、空调一般原理三、水管施工注意事项四、风管施工注意事项五、供电施工注意事项二、商铺空调交付条件什么是空调？简单地说：空调就是夏天制冷，冬天制热。空调的主要任务：就是在任何自然条件下，将室内空气维持在一定的温度、湿度、气流速度及一定的洁净程度。一、空调一般原理三、水管施工注意事项四、风管施工注意事项五、供电施工注意事项二、商铺空调交付条件高温高压气体中温中压液体中温低压气液混合低温低压气体一、空调一般原理三、水管施工注意事项四、风管施工注意事项五、供电施工注意事项二、商铺空调交付条件空调的制冷/制热功能是通过转换四通换向阀来实现•四通换向阀由先导阀、主阀和电磁线圈组成。一、空调一般原理三、水管施工注意事项四、风管施工注意事项五、供电施工注意事项二、商铺空调交付条件不带电状态带电状态空调的制冷/制热功能是通过转换四通换向阀来实现一、空调一般原理三、水管施工注意事项四、风管施工注意事项五、供电施工注意事项二、商铺空调交付条件一、空调一般原理三、水管施工注意事项四、风管施工注意事项五、供电施工注意事项二、商铺空调交付条件长沙Icity美好生活购物中心空调系统图1、各商铺内预留空调冷水管接驳口。2、商铺内空调(风机盘管)以及温控器由我方提供，其余安装施工材料由商户自行提供。3、商铺内预留冷水管遵循餐饮铺300W/m2、零售铺200W/m2的制冷需求确定接驳管径。4、商铺内的空调安装施工方案(图纸)需先审核并通过后，才能进场施工。5、商铺内的空调安装相关材料，涉及水管、阀门、电动阀等主要施工材料在现场施工前，需由商户提供产品合格证明文件，提交物业工程部备案。6、商铺内风机盘管电源由商铺自行提供。7、风机盘管品牌为“约克”，型号及制冷能力见下表：型号FP04FP06FP08FP10FP12制冷能力KW3.845.237.58.310.35一、空调一般原理三、水管施工注意事项四、风管施工注意事项五、供电施工注意事项二、商铺空调交付条件1、风机盘管供、回水管道(下供上回)必须安装检修阀（闸阀）2、冷水管与风机盘管相连时，必须在供水管上安装“Y”形过滤器。3、风机盘管与冷水管连接时必须使用不锈钢软接管。4、为确保商铺室温的稳定，风机盘管必须在回水管上安装电动二通阀。5、冷凝水管与风机盘管之间必须用软管连接。6、风机盘管与水管相连的软接管安装必须是水平直接，不得弯曲。检修阀(闸阀)软接管电动二通阀Y形过滤器风机盘管冷水管标准连接式样一、空调一般原理三、水管施工注意事项四、风管施工注意事项五、供电施工注意事项二、商铺空调交付条件7、与风机盘管机组连接的风管与水管的重量不得由机组承受，应由专门拉杆或支架固定在梁或天花上。8、风机盘管机组安装时，应使凝水盘略向出水接头方向倾斜1～3度，确保凝水盘排水畅通。10、风机盘管本身自带排空阀，因此商铺内冷水管道无须再设置排空阀。11、空调冷水管道在安装时，为了顺利的排除系统内的空气，对水平干管要求有不小于3‰的坡度。供水水平干管应为逆坡敷设(供水水流方向与坡向相反)，回水水平干管为顺坡敷设(水流方向与坡向一致)。12、排水管应保证有一定的坡度(不小于5‰)保证排水管排水畅通。13、管道保温注意平整密实无空隙。安装完成，必须进行压力测试（测试压力值为正常工作压力的1.5倍即6kg/cm2），确保管道良好密封性。一、空调一般原理三、水管施工注意事项四、风管施工注意事项五、供电施工注意事项二、商铺空调交付条件1、风机盘管本身不带回风箱，安装时必须安装回风箱，回风口必须设置在天花面板上，回风箱与回风口之间必须有风管连接，回风箱内必须设置空气过滤网，并考虑后期空气过滤网拆洗方便。2、空调风管在转弯时应采用45度斜弯，以减小风阻，避免采用直角转弯，以免影响送风量。3、空调风管由专门拉杆固定在天花，禁止用铁线等材料拉扯在消防或其它天花管道上。4、空调风管表面包扎保温棉...
