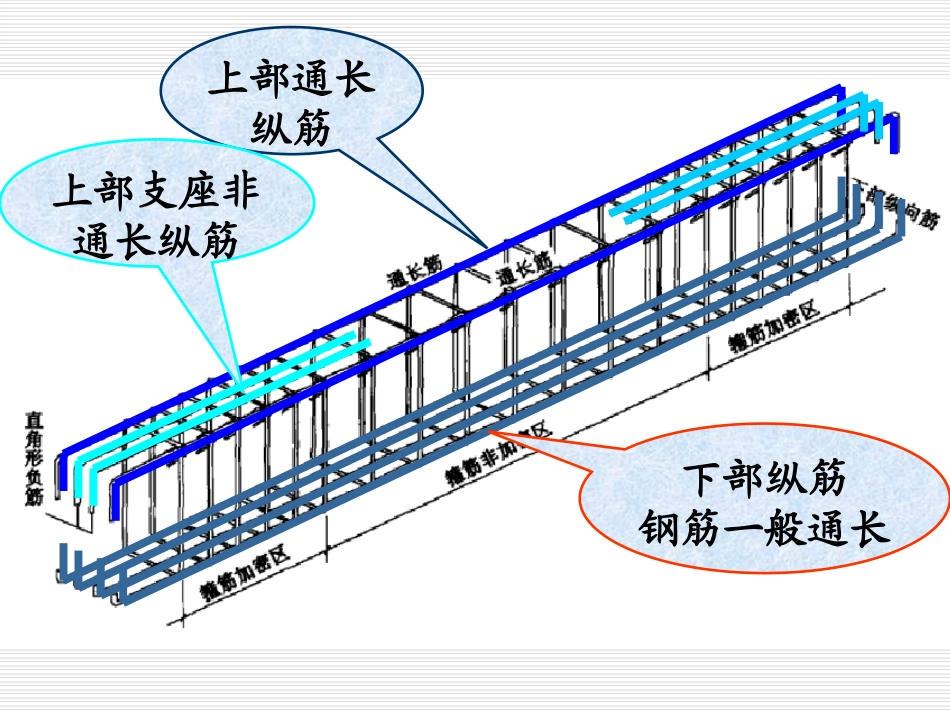

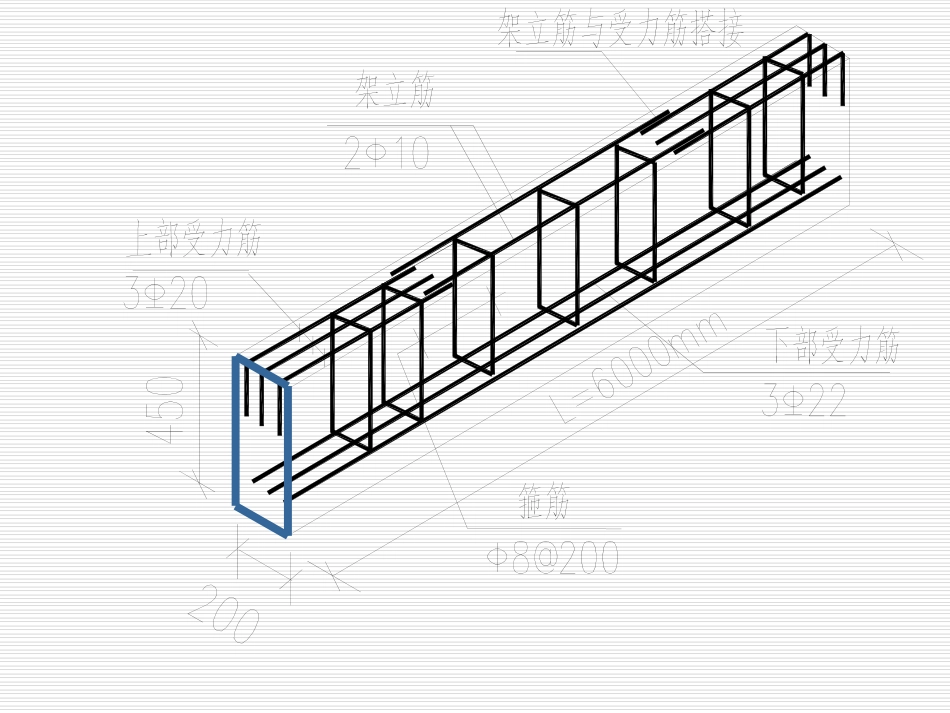

梁钢筋图解下部纵筋钢筋一般通长上部通长纵筋上部支座非通长纵筋上部支座非通长纵筋上部支座非通长纵筋架立筋架立筋与受力筋搭接下部纵筋上部纵筋箍筋构造纵筋抗扭钢筋拉筋集中标注原位标注当在梁上集中标注和原位标注同时存在时,原位标注优先,施工时应按原位标注数值取用井字梁JZL框架梁KL井字梁JZL悬挑梁悬挑梁KL2-3(2A),此处A代表悬挑悬挑梁XL加腋框架梁加腋(梁高度变化)加腋加腋Y500×250Y:加腋腋宽:500腋高:250梁底部轮廓线加腋加腋加腋腋宽腋高腋宽腋高上部通长纵筋①上部只有通长受力筋,没有架立筋,直接写通长筋筋的根数、级别和直径例:220下部纵筋上部纵筋箍筋构造纵筋抗扭钢筋拉筋3)梁支座上部纵筋①上部纵筋标注在梁上部相应位置(两个支座、跨中),如果支座两侧梁上部钢筋相同,可只在一侧标注左支座上部左支座上部右支座上部左支座上部中间上部未注写钢筋,此处上部筋见集中标注的上部通长筋或者架立筋右支座上部未标注,此处钢筋同柱右侧负筋225+222②当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开例:6254/2表示上部第一排425,第二排225,见下图(a)②当同排纵筋有两种直径时,用加号“+”将两种直径相连,注写时将角部纵筋写在前面。例:225+222表示上部只有一排钢筋,角部225,中间222,见图(b)③当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注柱左侧柱右侧吊筋附加箍筋梁高>800吊筋弯起60°、梁高≤800吊筋弯起45°构造
