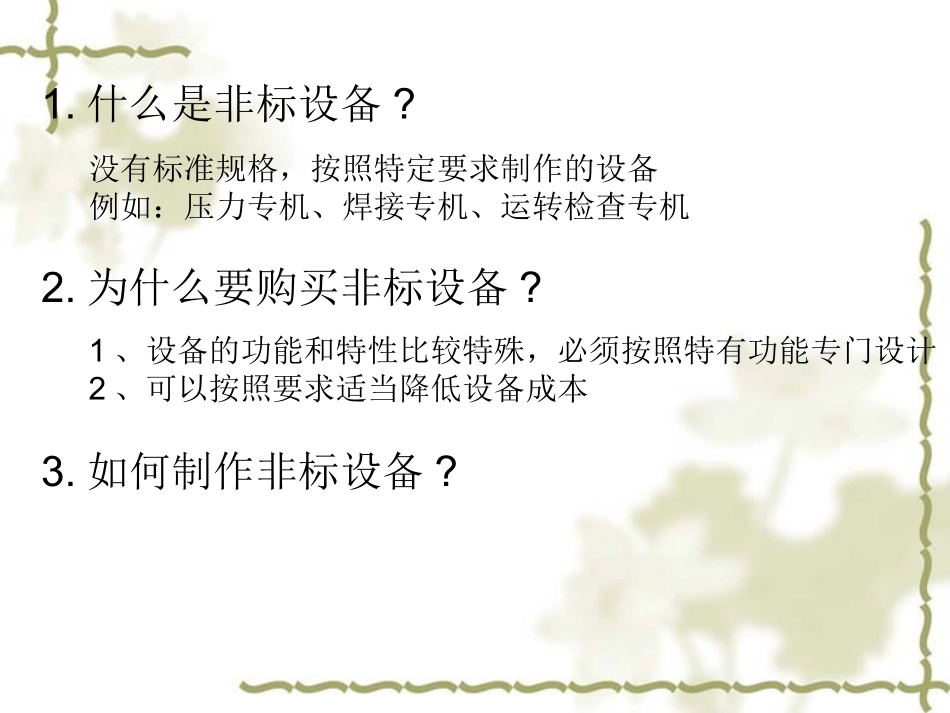

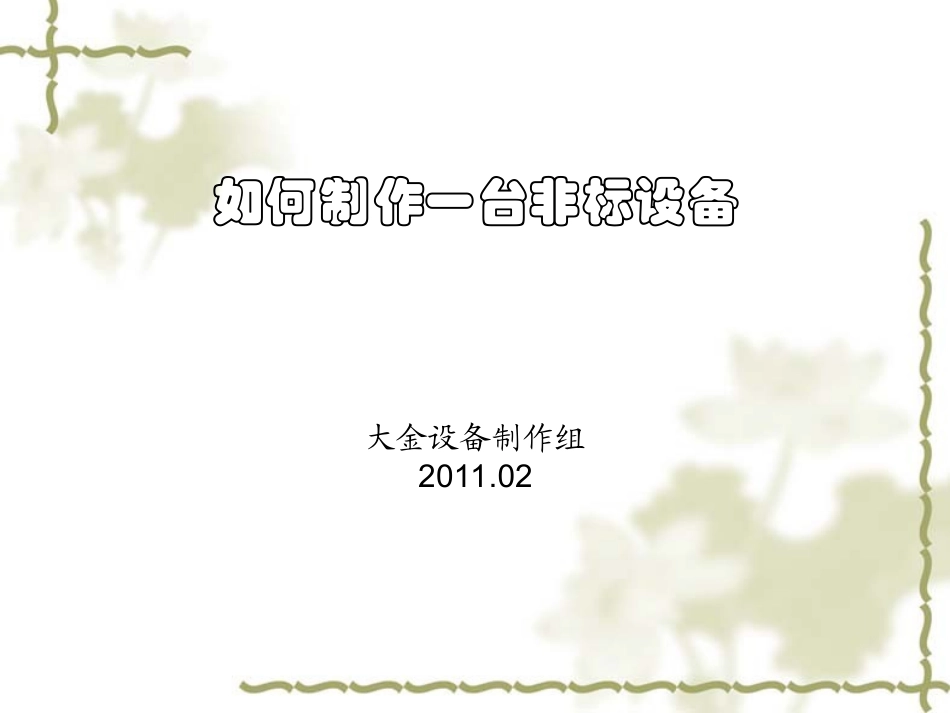

如何制作一台非标设备大金设备制作组2011.021.什么是非标设备?2.为什么要购买非标设备?3.如何制作非标设备?没有标准规格，按照特定要求制作的设备例如：压力专机、焊接专机、运转检查专机1、设备的功能和特性比较特殊，必须按照特有功能专门设计2、可以按照要求适当降低设备成本非标设备逻辑流程功能电器部分机械部分压力机示例：压力机设备名称压入轴承功能感应工件油缸下压检测压力油缸回位逻辑流程PLC压力传感器位移传感器放大器A/D模块。。。机架油缸油泵电磁阀。。。机械部分电器部分演示本次介绍内容:一、非标设备制作流程1）项目选定2）设备设计3）制作设备二、实例分析第一章非标设备制作流程项目选定计划制定人员分配机械图纸设计电器图纸设计零部件采购设备组装程序编写调试说明书整理第一节项目选定“项目选定”是非标设备的根基根据需要我们会要求非标设备主要实现的功能。例如：将轴承装入支架压力专机下外罩与筒体熔接焊接专机托盘自动切换移载/翻转专机生产设备判断压缩机绝缘性绝缘检查专机判断压缩机性能运转检查设备检测设备非标设备有个共性：只能适用于特殊用途，具有专一性项目选定预算只考虑公司内制作设备机械部分电气部分人员部分机架油缸+油泵电磁阀压力表工装夹具。。。PLC压力传感器位移传感器放大器+A/D模块触摸屏。。。压力机设备架体执行元件控制动作监控油压安装工件。。。电器控制CPU监控压力监控位移压力值显示换机型。。。机械部分机架油缸+油泵电磁阀压力表工装夹具。。。设备架体执行元件控制动作监控油压安装工件。。。电气部分PLC压力传感器位移传感器放大器+A/D模块触摸屏。。。电器控制CPU监控压力监控位移压力值显示换机型。。。电控柜机架油缸+油泵电磁阀压力表工装夹具。。。PLC压力传感器位移传感器放大器+A/D模块触摸屏。。。机械部分电气部分人员部分设备总成本机械配件采购周期电气配件采购周期组装调试设备总制作时间OR第二节设备设计项目选定，预算作出后，开始具体的计划安排设备总体细节讨论机械部分采购部品机械图纸电气图纸电气部分采购部品主要协调机械和装配互相和配合，确认是否安装会有干涉程序编辑、设备组装、接线1、压力传感器位置、精度2、位移传感器位置、长度3、光幕的安装位置及长度4、电气元件的放置位置是否有干涉，维修是否方便5、设备是否足够坚固6、设备安全性（绝缘）7、如何实现多功能压力机（一台压机压多种类型工件）如何按照流程顺序压工件而不出错夹具如何保证、程序如何保证。。。。。。一、总体细节讨论二----1）机械出图油缸选型工作台面设计工装夹具各部分拆图气路控制各部分拆图：将主体图全部拆成小图，分开加工。1、设计时重要部分必须严格按照机械手册进行设计（如轴承的选择、齿轮的配合、油缸的最大压力、皮带摩擦力等）2、尽量采用方便安装、维修的设计方式（应给维修人员留有足够空间，易损件应尽量安装在设备便于拆卸位置）3、尽量设计容易加工的组件，尽量设计容易修改的组件4、安全方面的考虑高压部分安全要求高电压和高电流时绝缘性要求接地要求工装夹具：1、用于安装工件的夹具（如托盘）2、用于安装夹具的夹具（如专用卡爪）工作台面设计：非标设备实现功能的工作台面按照特定要求设计非标基准面（尽量设计便于调整和测量的方式）例：旋转平台对平面度的要求旋转平台对垂直度的要求压头与定位夹具的中心按照机械设计出图后，设备的基本模样就确定下来了，设备动作方式基本可以模拟出来。例：移载机二----2）电气出图流程图编写电控柜布局图各原器件电源接线图电器元件接线图编写设备手动、自动的动作流程图各电器原器件布局图各电器原器件动力配线图各电器原器件通讯配线图任何复杂设备的电器图纸，都是由这些基本图纸组成的。流程图自动启动灯亮感应器感应到工件放工件自动流程手动流程电磁阀换向,油缸下压位移传感器感应到设定位置时记录压力值电磁阀换向,油缸上升取出工件将需要用到的电器元件全部罗列出来电控柜布局断路器插座PLC直流电源接触器交流变压器A/D模块继电器压力放大器端子排操作盘布局显示灯触摸屏操作钮各原器件电源接线图电器元件接线图通讯线路电器元件接线图油...
